Приложение Д

Основы электроники и сигналы

Функцией физического уровня модели OSI является передача данных за счет введения электрических спецификаций, которые должны выполняться в промежутке между отправителем и получателем. Достигая здания, электрический ток поступает в рабочие станции, серверы и сетевые устройства по проводам, проложенным в стенах, полу и потолках. Данные, которые могут содержать текст, картинки, звуковое сопровождение и видеоматериалы, тоже поступают по

системе кабелей и в медных проводниках представлены в виде электрических импульсов или в виде импульсов света в оптоволокне.

В данном приложении будут изложены основы электричества, которые являются основой для понимания взаимодействия в сетях на физическом уровне модели OSI. Рассматриваемые здесь концепции помогут понять процесс передачи данных в физической среде, например с использованием кабелей и разъемов, а также факторы, которые оказывают влияние на передачу данных (см главу 2, "Физический и канальный уровни")

Основы электричества

Все вещества состоят из атомов В Периодической таблице элементов (рис Д 1) приведены

все известные типы атомов и их свойства Атом состоит из следующих частей

∙Ядро — центральная часть атома, образуемая протонами и нейтронами.

∙Протоны — частицы с положительным зарядом, которые вместе с нейтронами образуют ядро.

∙Нейтроны — частицы без заряда (нейтральные), которые вместе с протонами образуют ядро.

∙Электроны — частицы с отрицательным зарядом, вращающиеся по орбитам вокруг ядра.

Чтобы разобраться в электрических свойствах элементов и материалов, давайте найдем в периодической таблице элементов гелий Его атомный номер 2, и это означает, что у него два протона и два электрона Атомный вес гелия равен 4 Вычитая атомный номер (2) из атомного веса (4), определяем, что гелий также имеет два нейтрона

Периодическая таблица элементов

Пример:

атомный номер гелия — 2 2 протона + 2 электрона

4 (атомный вес) - 2 (атомный номер) 2 нейтрона

Датский физик Нильс Бор разработал упрощенную модель, иллюстрирующую строение атомов. На рис. Д.2 показана модель атома гелия. Отметим относительный масштаб составных частей атома. Если бы протоны и нейтроны этого атома имели размер футбольного мяча, который находится в центре поля, то тогда электроны имели бы размер вишни и вращались бы по орбитам, проходящим где-то в районе последних кресел трибун стадиона. Пространство внутри атома имело бы размер футбольного поля.

Эта модель дает установки, полезные для обсуждения концепции сил, действующих в атоме. Закон Кулона (закон о действии электрических сил) гласит, что противоположные заряды действуют друг на друга с силой, которая заставляет их притягиваться, а одинаковые заряды действуют друг на друга с силой, которая заставляет их отталкиваться. Сила представляет собой толкающее или тянущее действие — в случае противоположных и одинаковых зарядов сила увеличивается при приближении зарядов друг к другу.

Обратимся к модели атома гелия по Бору, показанной на рис. Д.2. Если закон Кулона верен и если модель Бора описывает атом гелия как стабильный, то тогда должны выполняться другие

законы природы. Иначе как эти две концепции могут быть совместимыми? Вопрос 1: почему электроны не летят в направлении протонов?

1.Закон Кулона — одинаковые заряды отталкиваются.

2.Модель Бора — протоны имеют положительный заряд. В ядре находится несколько протонов. Вопрос 2: почему протоны не разлетаются?

Ответы на эти вопросы состоят в том, что существуют другие законы природы, которые необходимо учитывать. Ниже даны ответы на каждый из предыдущих вопросов.

Ответ 1: электроны остаются на орбите, хотя и притягиваются протонами, благодаря тому, что они обладают достаточной скоростью, чтобы продолжать вращаться по орбите и не дать ядру притянуть себя.

Ответ 2: протоны не разлетаются благодаря наличию ядерных сил, связанных с нейтронами. Ядерные силы чрезвычайно велики и действуют в качестве своего рода клея, который удерживает протоны вместе.

Протоны и нейтроны связаны очень мощной силой. Однако сила, которая удерживает электроны на орбите вокруг ядра, значительно слабее. На рис. Д.З проиллюстрированы эти силы. Как раз в результате того, что эта сила "более слабая", в атомах определенного типа электроны могут отрываться от своих атомов и создавать поток. Это и есть электрический ток

— поток свободных электронов.

Типы электрических материалов

Группы атомов образуют молекулы. В свою очередь материалы состоят из молекул. В зависимости от того, с какой легкостью в них может протекать электрический ток (свободные электроны), материалы могут принадлежать к одной из трех групп. Эти три типа материалов называются: изоляторы, проводники и полупроводники.

Изоляторы

Электрические изоляторы, или просто изоляторы, — это материалы, которые позволяют течь электронам с большим трудом или не позволяют течь совсем. Электрические изоляторы не похожи на термоизоляторы или теплоизоляцию, которая удерживает зимой тепло в домах. Примерами электрических изоляторов могут быть пластмасса, стекло, воздух, сухое дерево, бумага, резина и определенные атомы, например гелий. Эти материалы обладают очень стабильной химической структурой с электронами на орбитах, которые сильно связаны с атомами.

Хорошим примером изолятора является стекло Из стекла изготавливается оптоволоконный кабель, и оно служит в качестве среды для переноса световых импульсов. Поскольку стекло не

передает электрические сигналы, оно нечувствительно к наведенным электрическим сигналам и импульсам. Также вследствие того, что стекло является изолятором, использование в сети оптоволоконных каналов снимает проблему контура заземления сети.

Проводники

Электрические проводники, или проводники, — это материалы, в которых электроны могут течь совершенно свободно Эта легкость объясняется тем, что внешние электроны атомов очень слабо связаны с ядром и легко могут становиться свободными. Уже при комнатной температуре в этих материалах имеется большое количество свободных электронов, которые могут обеспечивать проводимость. Подача напряжения (обсуждается подробно в следующем разделе) вызывает движение свободных электронов, т е. электрический ток.

В периодической таблице некоторые группы атомов выделяются в категории по столбцам Атомы в каждом столбце принадлежат конкретному химическому семейству. Хотя все они могут иметь различное количество протонов, нейтронов и электронов, их внешние электроны обладают

сходными орбитами и при взаимодействии с другими атомами и молекулами ведут себя похожим образом. Наилучшими проводниками являются такие металлы, как медь (Си), серебро (Ag) и золото (Аи). Все эти металлы размещаются в одном столбце периодической таблицы и имеют электроны, которые легко освобождаются, делая их прекрасными материалами для переноса тока.

К другим проводникам также относятся припой (смесь свинца (РЬ) и олова (Sn)) и вода. Вода является проводником из-за наличия ионов Ионом называется атом, у которого больше или меньше электронов, чем у нейтрального атома. Человеческое тело приблизительно на 70% состоит из ионизированной воды, что означает, что наше тело тоже является проводником.

Несомненно, проводники широко распространены в мире сетей. Именно они позволяют передавать электрические сигналы в компьютере и по сети.

Полупроводники

Полупроводниками называются материалы, которые могут управлять проводимым количеством электричества Эти материалы в периодической таблице находятся в одном столбце. Их примерами являются углерод (С), германий (Ge) и сплав арсенид галлия (GaAs). Однако наиболее важным полупроводником и полупроводником, из которого изготавливаются наилучшие электронные микросхемы, является кремний (Si).

Кремний распространен очень широко: его можно обнаружить в песке, стекле и во многих горных породах. Район возле Сан-Хосе в Калифорнии известен под названием "Кремниевая долина" благодаря получившей здесь развитие полупроводниковой промышленности, которая всецело зависит от кремниевых микрочипов. Переключатели или вентили внутри микропроцессора делаются на основе полупроводников.

Таблица Д.1. Сводная таблица трех основных типов электрических материалов

Арсенид галлия (GaAs) Кремний (Si)

Не важно, относится материал к изоляторам, проводникам или полупроводникам, но именно знание того, как каждый из них управляет потоком электронов и как они взаимодействуют в разных комбинациях, является основой понимания работы всех электронных приборов.

Измерение электричества

Как и в случае любого другого процесса или теории, для того, чтобы пользоваться электричеством, его надо уметь измерять. Существует большое количество способов измерения электричества, но в этой книге основное внимание будет уделено рассмотрению таких величин,

как напряжение, ток, сопротивление и импеданс.

Напряжение

Напряжение, иногда называемое электродвижущей силой (э.д.с.), представляет собой электрическую силу или давление, которое возникает при разделении электронов и протонов.

Возникающая сила толкает в направлении разноименных зарядов и в противоположную сторону от одноименных. Подобный процесс имеет место в электрической батарее, когда химическая

реакция вызывает высвобождение электронов на отрицательном полюсе и их перемещение к противоположному положительному полюсу. Разделение зарядов приводит к возникновению напряжения. Напряжение также может создаваться трением (статическое электричество), магнитным полем (электрический генератор) или светом (солнечная батарея).

Напряжение обозначается буквой "V" и иногда буквой "Е" (от английского electromotive force

— электродвижущая сила). Единицей измерения напряжения является вольт (В), который определяется как количество работы на единицу заряда, затрачиваемой на разделение зарядов.

Ток

Электрический ток, или ток, представляет собой поток зарядов, который возникает при движении электронов. В электрических цепях ток вызывается потоком свободных электронов.

При подаче напряжения и наличие пути для тока электроны двигаются по пути от отрицательного полюса (который отталкивает их) к положительному полюсу (который притягивает их).

Ток обозначается буквой "I". Единицей измерения тока является ампер (А), определяемый как количество зарядов в секунду, проходящих через точку, принадлежащую пути.

Электрический ток может быть двух видов: переменный и постоянный.

Переменный ток

Переменный ток изменяется во времени, меняя свою полярность или направление приблизительно 60 раз в секунду. Переменный ток течет в одном направлении, а затем меняет его на противоположное и повторяет процесс. Переменное напряжение положительно на одном полюсе и отрицательно на другом; затем оно меняет свою полярность, и положительный полюс становится отрицательным, а отрицательный — положительным. Этот процесс повторяется непрерывно.

Переменный ток относится к тому типу электричества, которое мы наиболее часто используем в повседневной жизни. Электричество поступает в дом, школу и офис по линиям электроснабжения,

которые передают электричество в форме переменного тока. Электропитание переменного тока подходит для многих типов устройств, но совершенно непригодно для использования внутри таких низковольтных устройств, как компьютеры.

Постоянный ток

Постоянный ток всегда течет в одном направлении, а его напряжение всегда имеет одну и ту же полярность. Один полюс — всегда положительный, а другой — всегда отрицательный. Напряжение на них не изменяется и не меняется на противоположное.

Постоянный ток течет в батарейках карманных фонариков, автомобильных аккумуляторах, питает микрочипы на материнской плате компьютера. Источник питания системы преобразует переменное напряжение сети электропитания в напряжение постоянного тока, которое требуется компьютеру для работы. Многие внешние периферийные устройства (например, принтеры, внешние модемы и внешние накопители) поставляются вместе с адаптером переменного тока, который выглядит как небольшой тяжелый черный ящичек, вставляющийся в настенную розетку. Он также представляет собой преобразователь, изменяющий переменное напряжение, поступающее из стенной розетки, в напряжение постоянного тока, использующееся компьютером. Обычно электрические спецификации входного и выходного напряжения обозначены прямо на нем.

Важно понимать, в чем различие между переменным и постоянным током и когда каждый из них используется.

Способность материалов к пропусканию тока можно описать количественно. Это возможно благодаря понятиям сопротивление и импеданс.

Сопротивление

Материалы, через которые протекает ток, оказывают различное противодействие, или сопротивление, движению электронов. Те материалы, которые имеют небольшое сопротивление или вообще его не имеют, называются проводниками. Те же, которые не дают току течь или серьезно ограничивают его протекание, называются изоляторами. Величина сопротивления зависит от химического состава материалов.

Сопротивление обозначается буквой "R". Единицей измерения сопротивления является ом (со). Этот символ произносится как "омега" и представляет собой прописную букву греческого алфавита. (Греческие буквы широко используются в математике и физике.)

В электрических системах переменного и постоянного тока поток электронов всегда направлен от отрицательно заряженного источника к положительно заряженному источнику. Однако, для того, чтобы имел место управляемый поток электронов, требуется наличие замкнутой цепи. Вообще говоря, электрический ток течет по пути наименьшего сопротивления. Поскольку металлы, например медь, обеспечивают маленькое сопротивление, то они часто используются в качестве проводников электрического тока. И наоборот, такие материалы, как стекло, резина и пластмасса, имеют более высокое сопротивление. Поэтому они не относятся к хорошим проводникам и часто используются в качестве изоляторов. Они наносятся на проводники для предотвращения ударов током, возгорания и закорачивания цепей.

Импеданс

Импеданс — это общее противодействие протеканию тока (вызываемого как переменным напряжением, так и постоянным). Термин сопротивление обычно используется, когда речь идет о напряжениях постоянного тока. Импеданс же является общим термином и определяет, какое сопротивление, или противодействие, оказывается потоку электронов.

Импеданс обозначается буквой "Z". Единицей его измерения, как и для сопротивления, является ом (со). От техников и инженеров часто можно слышать о согласовании импедансов; это просто

означает, что для каждого типа среды передачи данных в сети необходимо использовать правильное оборудование. Например, кабель UTP (неэкранированная витая пара) имеет величину характеристического импеданса 100 Ом, а кабель STP (экранированная витая пара) — 150 Ом. Поэтому плата сетевого интерфейса должна обеспечивать наличие соответствующих импедансов, чтобы не допустить отражения (приводящего к нарушению сигналов).

Понятия напряжения тока и сопротивления связаны Токи текут только в замкнутых контурах, называемых цепями. Эти цепи должны включать проводящие материалы и иметь источник напряжения. Напряжение является причиной протекания тока, тогда как сопротивление и импеданс противодействуют ему.

Формулы Р = PR и V = IR связывают мощность (Р), сопротивление (R) и напряжение (V). Например, при фиксированном сопротивлении, как у кабеля неэкранированная витая пара, увеличение напряжения в 5 раз приведет к увеличению мощности в 25 раз (квадрат множителя 5)!

Поток воды (рис. Д 4) помогает объяснить понятия напряжения, тока и сопротивления. Чем выше уровень воды (и больше давление), тем сильнее течет вода. Ток воды зависит от того, насколько открыт кран. Аналогично, чем выше напряжение (чем больше электрическое давление), тем больший ток производится. Но потом электрический ток сталкивается с сопротивлением, которое, как кран, уменьшает его. Если рассматривать случай переменного тока, то тогда сила тока зависит от величины импеданса. Роль насоса играет электрическая батарея: она обеспечивает давление для поддержания движения потока.

Ниже приведен список, сводящий воедино все электрические понятия, которые упоминались в предыдущем материале. Эти понятия являются основой для объяснения процессов формирования сигналов и передачи данных. Понимание этих концепций делает относительно легким и понимание процессов, имеющих место на физическом уровне модели OSI.

∙Электроны текут в замкнутых контурах, называемых цепями.

∙Напряжение — электрическое давление, возникающее из-за разделения электрических зарядов ( + и —).

∙Ток — поток заряженных частиц, обычно электронов.

∙Сопротивление — свойство материала, которое оказывает противодействие протеканию тока и может управлять величиной электрического тока.

∙Импеданс — эквивалент сопротивления, но для цепей переменного тока и импульсных цепей.

∙Замкнутая цепь — проводящий путь. Разомкнутая цепь — разрыв в проводящем пути.

∙Напряжение вызывает электрический ток; сопротивление и импеданс ограничивают величину тока.

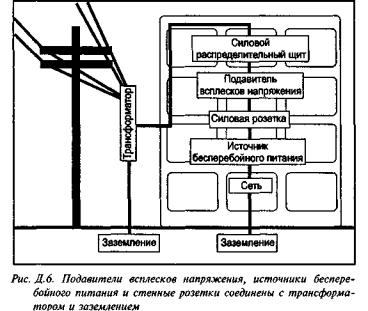

заземления, имеет достаточно низкое сопротивление и пропускает достаточно невысокий ток, чтобы не допустить возникновения опасно высоких напряжений. Эта цепь напрямую соединяет провод под напряжением с землей.

Протекание электрического тока по этому пути на землю приводит к срабатыванию защитных устройств (например, пакетных выключателей или автоматических выключателей с реле утечки на землю). Разрывая цепь, эти выключатели прекращают поток электронов и снижают опасность электрического удара. Однако выключатели защищают людей и электропроводку в доме, но для защиты вычислительного и сетевого оборудования требуются дополнительные средства защиты,

которые часто представлены подавителями всплесков напряжения и источниками бесперебойного питания.

Потребляемая компьютерами и сетевым оборудованием электрическая мощность подается с трансформатора, который обычно устанавливается на опоре линии электропередачи (рис. Д.6). Трансформатор, который также подсоединен к земле, понижает высокое напряжение, поступающее с электростанции, до напряжения 120 или 240 вольт, которое используется обычными бытовыми электроприборами.

Теперь вы знаете, как электричество с электростанции попадает в дома, школы и на рабочие места. Все рассмотренные нами соображения играют свою роль в главных строительных блоках электронных устройств — цепях, из которых состоит все используемое нами электронное оборудование.

Простая цепь

Электроны текут только в цепях, которые представляют собой замкнутые или полные контуры. Схема, приведенная на рис.Д.7., является примером простой цепи, обычной для карманного фонарика. Химический процесс в батарейке вызывает разделение зарядов, что приводит к возникновению напряжения или электрического давления, позволяющего электронам течь через различные приборы. Линии представляют собой проводник, обычно - это медный провод.

Переключатель можно представить в виде двух концов одного провода, которые могут разъединятся (или разрываться) и соединятся (тогда их называют связанными или закорочеными), тем самым запрещая или позволяя течь электронам. Лампочка обеспечивает сопротивление потоку электронов, заставляя тех высвобождать свою энергию в виде света. Применяемые в сетях цепи использует те же принципы, что и эта очень простая цепь, но они значительно сложнее.

Цепи лежат в основе работы сетевого оборудования, включая компьютеры. Все электронные устройства в конечном итоге состоят из цепей и переключателей. В используемых нами электронных устройствах показанный на рис Д.7 простой пример повторяется миллионы раз.
