5.Расчет требуемых параметров монтажных кранов.
а) для плиты покрытия
Определяем необходимую грузоподъемность крана.
m=mс+mз
mс - масса элемента.
mз - масса стропа.
Наиболее удаленным элементом является плита покрытия массой 3 т. Для ее монтажа применяют строп 4СК10-4 массой 0,09т.
m =3+0,09=3,09т.

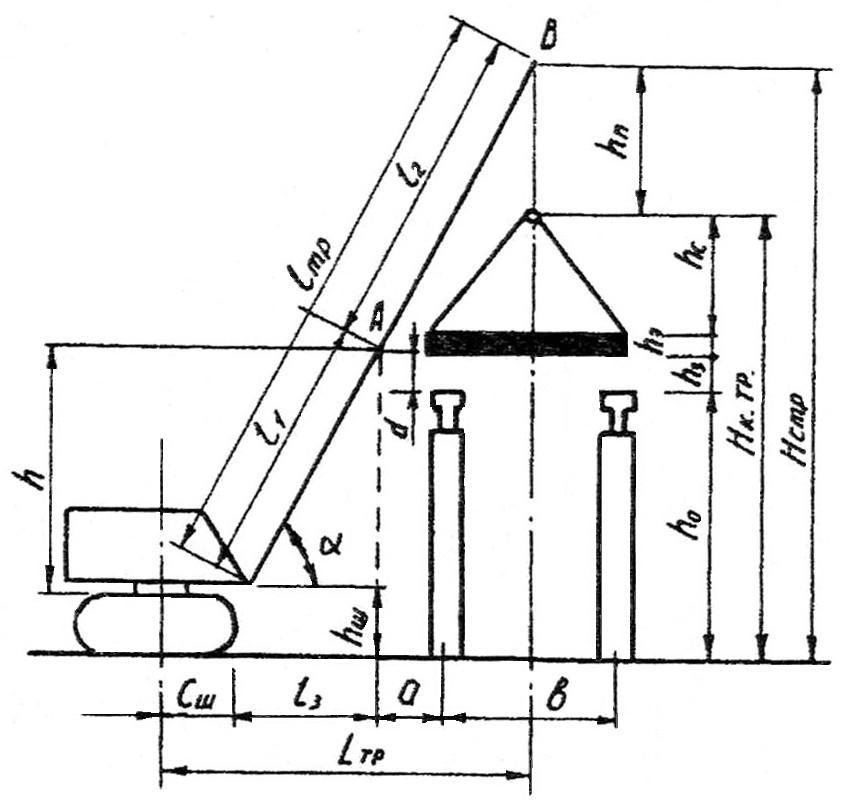

Требуемая высота подъема крюка крана:
=12+0,8+0,3 +4=17,1 м.
Определяем требуемый вылет крюка крана:
Lтр=h/tg+b/2
+а +с
h-расстояние по вертикали от шарнира пяты до пересечения с наклонной стрелой.
h= h0+d-hш=12,4+1-1,5=11,9 м.
При укладке с одной стоянки всех плит требуемый вылет нужно определять по крайней плите. Значение угла находим по формуле:
tg=
=
=1,137
→
=54°
Lтр=12,4/1.137+12/2+1+2=19,9920м.
Минимальная
длина стрелы:lтр=
h/sin+(b+2а)/2cos
lтр=12,4
/0,8+(12+2)/1,18=25,36
25,4м.
Монтажная масса элемента m=3,09т.
Высота подъема крюка крана Hк.тр.=17,1м.
Минимальная длина стрелы lтр=25,4м.
Требуемый вылет крюка Lтр =20м.
По
техническим параметрам, с учетом
технологии монтажа подходят следующие
марки крана: КС-4371 и KATO NK-160S.
б) для стропильной фермы
Определяем необходимую грузоподъемность крана.
m=mс+mз
mс - масса элемента.
mз - масса траверсы.
Наиболее тяжелым элементом является стропильная ферма массой 5 т. Для ее монтажа применяют траверсу ТР20-5 массой 0,513т.
m =5+0,513=5,513.
Требуемая высота подъема крюка крана:
=12+0,8+0,3+1,2=14,2м.
Определяем требуемый вылет крюка крана:
Lтр=h/tg+b/2
+а +с
h-расстояние по вертикали от шарнира пяты до пересечения с наклонной стрелой.
h= h0+d-hш=12,4 +1-1,5=11,9 м.
Значение угла находим по формуле:
tg=
=
=2,18
→
=65°
Lтр=12,4/2.18+1+2=7,728м.
Минимальная
длина стрелы:lтр=
h/sin+(2а)/2cos
lтр=12,4/0,9+(2)/0,845=15,1м .
Монтажная масса элемента m=5,513т.
Высота подъема крюка крана Hк.тр.=14,2м.
Минимальная длина стрелы lтр=15,1.
Требуемый вылет крюка Lтр =8м.
По техническим параметрам, с учетом технологии монтажа подходят следующие марки крана: МКГ-6,3 и МКГ-10.
6. Выбор наиболее экономичного варианта крана.
Сравнение кранов производится по формуле:
Ач=СМ-Ч*Q/ПР + Е1+Е2*Х+ДП*Е3
Допускаем упрощения и находим арендную стоимость по следующей формуле:
Ач=СМ-Ч*Q/ПР +ДП*Е3
а) для стеновых панелей
Таблица 5
Технико-экономические показатели
|
СМ-Ч р |
ПР т/ч |
Q т |
Е1 р |
Е2 р |
Х |
Е3 р |
ДП м |
KATO NK-160S |
5-25 |
9,50 |
2992 |
2-20 |
5-97 |
2 |
- |
- |
КС-4371 |
5-25 |
7,50 |
2992 |
2-20 |
5-97 |
2 |
- |
- |
КС-4371
Ач=СМ-Ч*Q/ПР +ДП*Е3=5-25*2992/7,50=5984
KATO NK-160S
Ач=СМ-Ч*Q/ПР +ДП*Е3=5-25*2992/9,50 =4724
Таким образом, по ТЭП наиболее экономичным является кран KATO NK-160S :
- грузоподъемность Q=16 т
высота подъема крюка 25м
колея 2,5м
длина основной стрелы 11,9м
минимальное расстояние до стены 3,5м
радиус поворота 8,5м
задний габарит 2,6м
размеры опорного контура (длина х ширина) 4,4 Х 5,2.
б) для монтажа каркаса
Таблица 6
Технико-экономические показатели
|
СМ-Ч р |
ПР т/ч |
Q т |
Е1 р |
Е2 р |
Х |
Е3 р |
ДП м |
МКГ-6,3 |
3-62 |
2,5 |
5945,6 |
30-00 |
10-52 |
2 |
- |
- |
МКГ-10 |
4-20 |
3,4 |
5945,6 |
30-50 |
15-18 |
2 |
- |
- |
МКГ-6,3
Ач=СМ-Ч*Q/ПР +ДП*Е3=3-62*5945,6/2,5=74320
МКГ-10
Ач=СМ-Ч*Q/ПР +ДП*Е3=4-20*5945,6/3,4 =20984
Таким
образом, по ТЭП наиболее экономичным
является кран
МКГ-10:
- грузоподъемность Q=10 т
высота подъема крюка 20м
колея 3,2м
длина основной стрелы 13,6м
минимальное расстояние до стены 4,4м
радиус поворота - м
задний габарит 3,3м
размеры опорного контура (длина х ширина) 4,6 Х 3,0.
