Шаг 2. Визуализация презентации

ШАГ 2. ВИЗУАЛИЗАЦИЯПРЕЗЕНТАЦИИ

Основополагающее ИУП - Глава 09_02.mp4 Просмотр видеоролика

1) Активируйте предварительно установленный вид 9.2.1 Первый этаж, расположенный в подпапке

9.2 Визуализация презентации папки Глава 09 двойным щелчком на его имени.

Сейчас мы создадим несколько презентационных рисунков нашего здания. Эти изображения войдут в состав окончательной документации.

Прежде всего, давайте познакомимся с возможностями ArchiCAD по созданию реалистических изображений. ArchiCAD использует механизм визуализации LightWorks, который обладает рядом существенных возможностей по созданию высокореалистических изображений. Давайте просмотрим эти возможности.

2)Активируйте предварительно установленный вид

9.2.2 Общая перспектива.

Мы будем использовать этот 3D-вид для построения фотореалистических изображений с использованием различных возможностей механизма визуализации

LightWorks.

3)Выберите команду Вид > Режим 3D-вида > Параметры

3D-изображения для открытия диалогового окна

Параметры построения 3D-изображения.

Снимите отметку с маркера Пропорционально, установите в поле Размер окна значения в пикселах:

“640” и “480” соответственно для ширины и высоты, затем нажмите кнопку OK для выхода из диалога.

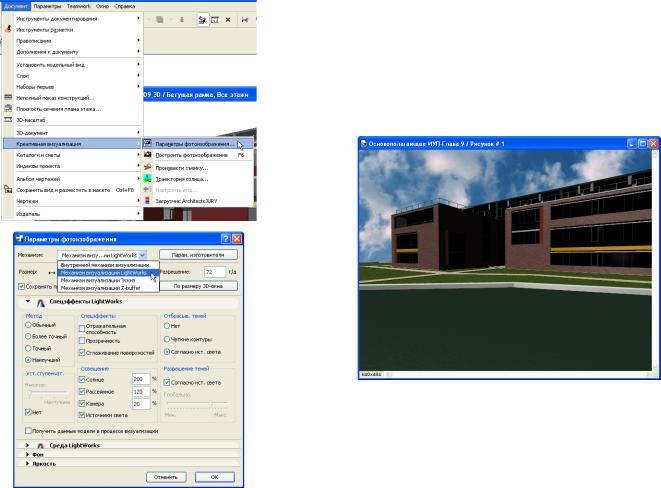

4)Выберите команду Документ > Креативная визуализация > Параметры фотоизображения для открытия одноименного диалогового окна.

В верхней части диалога выбирается механизм визуализации. Каждый из механизмов имеет различные возможности.

Выберем Механизм визуализации LightWorks.

Мы начнем с построения простого плоского изображения. Все последующие изображения будут обладать все более совершенными возможностями. Мы подготовили эти изображения заранее. Естественно, Вы можете найти параметры этих изображений в диалоговом окне Параметры фотоизображения. Поэкспериментируйте с установками различных параметров, чтобы достичь ожидаемых результатов.

5)Нажмите кнопку Отменить для выхода из диалога. Затем активируйте вид 9.2.3 Фотоизображение-01 из подпапки 9.2 Визуализация презентации папки Глава 09

двойным щелчком не его имени.

В этом фотоизображении включено совсем немного возможностей по визуализации. К тому же оно является темным.

Давайте добавим немного света.

6)Активируйте предварительно установленный вид 9.2.4 Фотоизображение-02, расположенный в подпапке

В этом изображении мы учли рассеянное освещение. Это означает, что механизм визуализации LightWorks имитирует свет, поступающий от окружающей среды в виде рассеянного света (и не учитывает освещение солнца). В этом случае изображение достаточно светлое, чтобы быть похожим на дневной фотоснимок.

Теперь используем возможности устранения ступенчатости

(сглаживание). Устранение ступенчатости - это механизм,

который позволяет снизить зазубренность или ступенчатость внешнего вида граней изображаемого здания. Обратите внимание на горизонтальные верхние части цепочки окон справа: их внешний вид имеет зубчатое представление.

Для этого изображения выбрано наилучшее устранение ступенчатости, что существенно улучшило качество изображения вышеупомянутых линий.

Это также повысило качество представления текстуры.

Следует также отметить еще одну важную особенность в представлении текстуры. Ее изображение имеет непрерывное представление в том смысле, что совершенно не видно, что нанесенная на поверхности текстура представляет собой многократное повторение по горизонтали и вертикали множества ее образцов. Эта особенность называется

процедурной ретушировкой. Это означает, что данный механизм визуализации не поступает чисто механически, то естьненаноситпрямоугольныеобразцыпоследовательнодруг за другом по горизонтали и вертикали (создавая тем самым “плиточный эффект” текстуры). Вместо этого LightWorks использует сложную математическую формулу для сглаживания переходов между повторяющимися образцами штриховки, что дает действительно реалистическое изображение текстуры.

Давайте теперь добавим прозрачность.

Совет: Естественно, что с включением все более совершенных возможностей по визуализации время для построения изображения увеличивается.

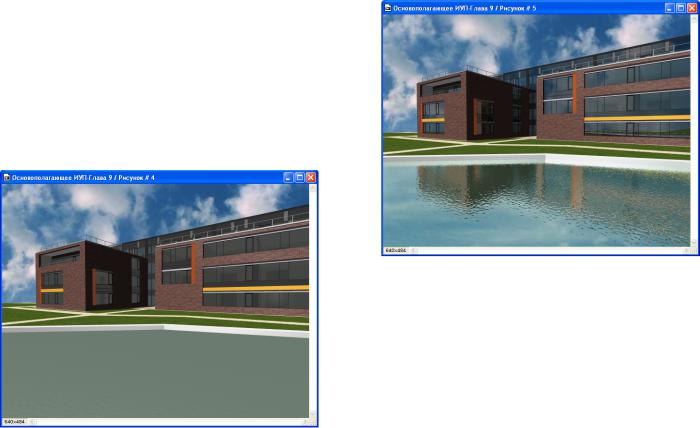

8)Активируйте предварительно установленный вид 9.2.6 Фотоизображение-04, расположенный в подпапке

9.2 Визуализация презентации папки Глава 09 двойным щелчком на его имени.

В связи с добавлением прозрачности мы видим объекты внутри здания.

Наконец, давайте добавим эффект отражения света, что значительно повышает качество изображения.

9)Активируйте предварительно установленный вид 9.2.7 Фотоизображение-05, расположенный в подпапке

9.2 Визуализация презентации папки Глава 09 двойным щелчком на его имени.

Теперь здание и окружающая среда отражаются на водной поверхности, а облачное небо и некоторые части здания отражаются в оконных стеклах. Все это дает наиболее реалистическое высококачественное изображение.

ArchiCAD предлагаетдругоймеханизмвизуализации, который предоставляет совершенно другие возможности по созданию изображений. Это так называемый механизм визуализации Эскиз. Как говорит само название, с его помощью строятся эскизные изображения. Этот механизм может использоваться на начальных этапах проектирования для получения схематических изображений, предоставляющих клиенту общие идеи того, как будет выглядеть его проект, без излишней на этом этапе детализации, характерной для реалистических изображений.

В панели Основные параметры имеется перечень стилей эскиза. Стиль эскиза определяет основной цвет эскиза, будут ли использоваться эффекты отбрасывания теней/3D-штриховки, как будут генерироваться линии эскиза, линии отбрасывания теней, линии штриховки. Кроме того, стили эскиза имеют другие параметры.

Давайте посмотрим на возможности некоторых из имеющихся стилей эскиза.

Мы подготовили несколько сохраненных видов, однако Вы можете проанализировать любое множество вариантов, изменяя по своему усмотрению те или иные параметры.

Первый стиль дает светло-серый эскиз. Его особенность, помимо других, заключается в том, что линии существенно продлеваются за точки пересечения с другими линями.

13)Активируйте предварительно установленный вид

9.2.9 Эскизное изображение-02.

Это простой стиль без отбрасывания теней и 3D-штриховки.

14)Активируйте предварительно установленный вид

9.2.10 Эскизное изображение-03.

Этот стиль имеет четкую прорисовку линий, эффекты затенения и 3D-штриховку.

15)Активируйте предварительно установленный вид

9.2.11 Эскизное изображение-04.

Это последний представленный в этой главе стиль эскиза, который мы используем для создания в документации нескольких презентационных изображений.

Давайте посмотрим на еще один вид, созданный с помощью стиля эскиза.

16)Активируйте предварительно установленный вид

9.2.12 Эскизное изображение-05, расположенный в подпапке 9.2 Визуализация презентации папки Глава 09

двойным щелчком на его имени.

Вы можете найти сохраненные виды этих изображений в папках Архитектура\Виды LightWorks и

Архитектура\Эскизные виды, расположенных в карте видов. Вы можете воспроизвести их в любой момент времени.

На этом завершается глава 09.
