ОГНЕСТРЕЛЬНОЕ ОРУЖИЕ ГЕРМАНИИ
ШТУРМОВЫЕ ВИНТОВКИ / АВТОМАТЫ

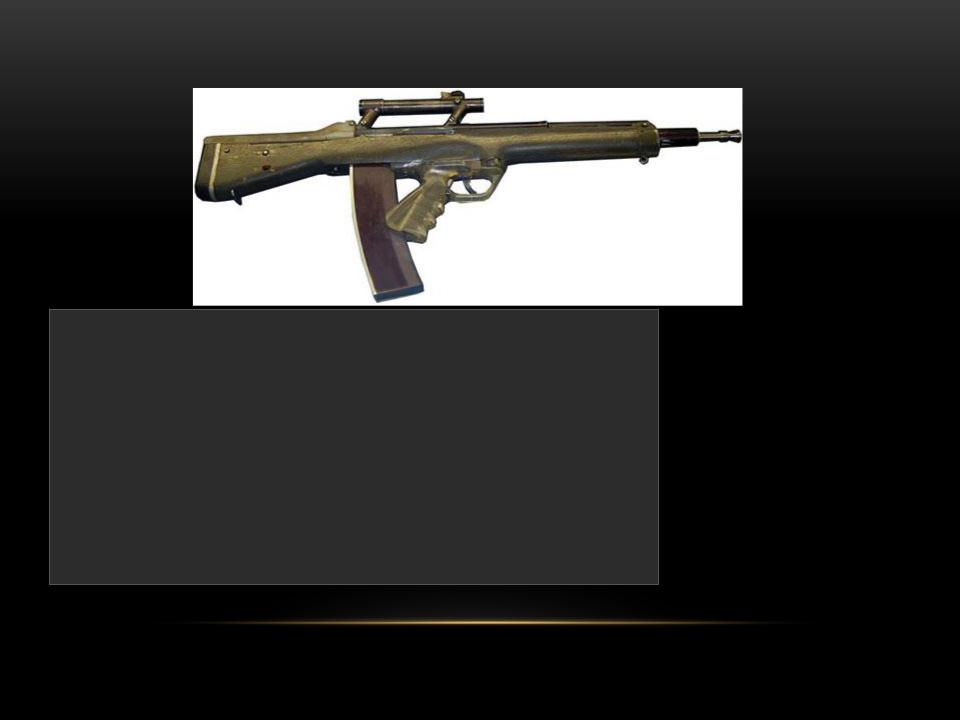

Rheinmetall RH-70
В 1970 году немецкой фирмой Rheinmetall-Industrie-GmbH (Дюссельдорф, ФРГ) был создан экспериментальный автомат, получивший индекс RH-70.
Автомат Rheinmetall RH-70 скомпонован по схеме буллпап. Затвор оружия полусвободный с роликовым торможением.
Открытых прицельных приспособлений нет. В качестве штатного использовался оптический прицел, встроенный в рукоятку для переноски оружия.
Питание автомата боеприпасами осуществлялось из отъемного магазина с однорядным расположением 30 патронов.
Ложа деревянная.
Автомат Rheinmetall RH-70 создавался в качестве изучения и разработки концепции оружия «буллпап» под малоимпульсный патрон 5,56х45 NATO в качестве возможной замены штурмовой винтовки HK G3 калибра 7,62 мм, состоявшей на вооружении армии ФРГ.
Благодаря применению схемы буллпап длина автомата RH-70 была на 235 мм короче, чем НК G3, а ствол на 20 мм длиннее, при этом вес нового автомата более чем на 1 кг был легче.
Однако в качестве возможного штатного оружия для Бундесвера автомат (штурмовая винтовка) Rheinmetall RH-70 военными не рассматривался. К тому же он имел очень значительный для армейского оружия недостаток - однорядный магазин весьма значительной длины. В результате RH-70 остался в разряде экспериментального оружия.
Калибр, мм |
5.56x45 |
|
Длина, мм |
790 |
|
Длина |
470 |
|
ствола, мм |
||
|
||
Вес, кг |
3.280 |
|
|
|
|
Магазин, |
30 |
|
кол. патронов |
||
|
||
Начальная |
|
|
скорость |
940 |
|
пули, м/с |
|
|
|
|
Rheinmetall RH-70
|
Калибр, мм |
5.56х45 |
|
|
|
|
|
|
Длина, мм |
|
|
|
- приклад сложен |
838 |
|
|
- приклад разложен |
||
|
937 |
||
|
|
||
|
|
|
|
|
Высота, мм |
239 |
|
|
|
|
|
|
Ширина, мм |
79 |
|
M27 IAR |
|
|
|
Длина ствола, мм |
420 |
||
|
|||
|
|
|
|
|
Вес без патронов, кг |
3.600 |
|
|
|
|
|
|
Магазин, кол. патронов |
30; |
|
|
(100, 150) |
||
|
|
||
|
Темп стрельбы, выстр/мин |
700 - 900 |
|
|
|
|
HK417 (вариант Assaulter)
HK417 (вариант Recce)
|
HK417 |
HK417 |
HK417 |
|
|
Assaulter |
Recce |
Sniper |
|
Калибр, мм |
|
7.62x51 NATO |
|
|
|
|
|||
|
|
|
|
|
Длина, мм |
|
|
|
|
- приклад |
|
|
|
|
сложен |
805 |
905 |
1005 |
|
- приклад |
885 |
985 |
1085 |
|
разложен |
|
|
|
|
Длина |
305 |
406 |
508 |
|
ствола, мм |
||||
|
|
|
||
Вес, кг |
3.87 |
4.05 |
4.23 |
|
Начальная |
|
|
|
|
скорость |
709 |
750 |
789 |
|
пули, м/с |
|
|
|
|
Магазин, |
|
|
|
|
|
|
|
||
кол. |
|
10, 20, 50 |
|
|
патронов |
|
|
|
|
Темп |
|
|
|
|
стрельбы, |
|
500 - 600 |
|
|
выстр/мин |
|
|
|
|
|
|
|
|
HK417 (вариант Sniper)

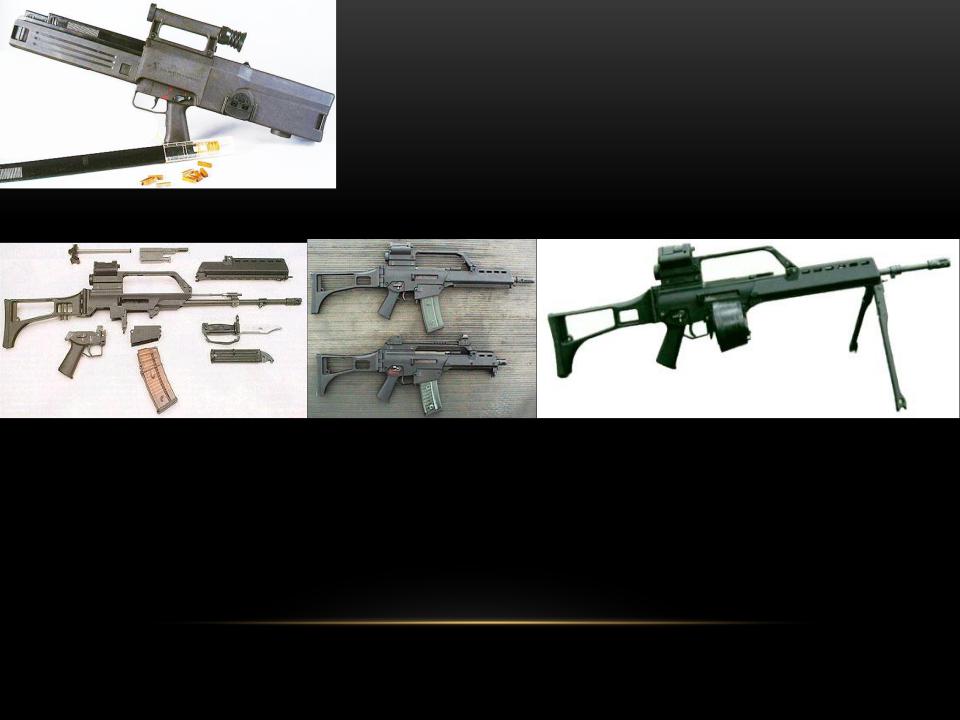

HK G11K2
с магазином и патронами калибра 4.73х33 мм
Калибр, мм |
4.73x33 (DM 11) |
|
Длина, мм |
750 |
|
Длина ствола, мм |
540 |
|
|
|
|
Весбез патронов, кг. |
3.6 |
|
Магазин, кол. патронов |
45 |
|
Начальная скорость пули, м/с |
930 |
- 960 |
|
|
|
Эффективная дальность стрельбы, м |
400 |
|
Скорострельность, выстр/мин |
600 |
- 2000 |
|
|
|
|
HK G36 |
HK G36K |
|
HK G36C |
|
|
|
|
|
|
|
Калибр, мм |
|
|
5.56x45 NATO |
||
|
|
|
|
|
|
Длина, мм |
|
|
|
|
|
- приклад разложен |
998 |
860 |
720 |
||
- приклад сложен |
758 |
615 |
500 |
||
|
|
|
|
|
|
Длина ствола, мм |
480 |
320 |
228 |
||
Вес, кг |
3.6 |
3.3 |
2.8 |
||
3.3 (G36E) |
3.0 (G36KE) |
||||
|
|
|
|||
|
|
|
|
|
|
Магазин, кол. патронов |
|
|
30, 100 |
|
|
|
|
|
|
|
|
Начальная скорость |
920 |
|
пули, м/с |
||
|
||
Эффективная дальность |
400 |
|
стрельбы, м |
||
|
||
Прицельная дальность |
800 |
|
стрельбы, м |
||
|
||
Темп стрельбы, |
750 |
|
выстр/мин |
||
|
||
|
|
ПУЛЕМЕТЫ
Калибр, мм |
|
5.56х45 |
||||
Длина, мм |
|
1030 |
||||
Длина ствола, мм |
|
450 |
|
|||
Вес, кг |
|
8.0 |
|
|||
Магазин, кол. патронов |
20, 30, 40 |
|||||
либо лента |
||||||
|
|
|
|
|||
Начальная скорость |
|
950 |
|
|||
пули, м/с |
|
|
||||
|
|
|
||||
Эффективная дальность |
1000 |
|||||
стрельбы, м |
|
|||||
|
|
|
||||
Темп стрельбы, |
|
750 |
|
|||
выстр/мин |
|
|
||||
|
|
|
||||
|
|
|
|
|
||
|

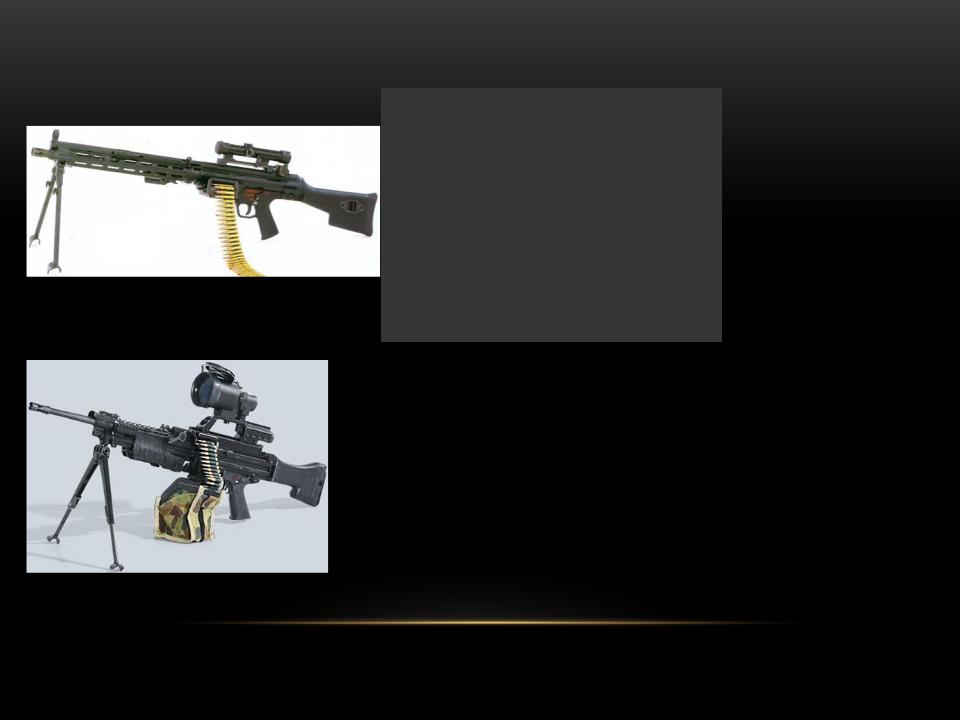

HK MG4 |
|
HK MG4 E |
HK MG4 KE |
||
|
|
|
|
|
||
Калибр, мм |
|
|
5.56x45mm NATO |
|||
Длина, мм |
1030 |
|
1030 |
|
950 |
|
|
|
|||||
|
|
|
|
|
|
|
Длина |
482 |
|
482 |
|
402 |
|
ствола, мм |
|
|
||||
|
|
|
|
|
||
Вес без |
8,1 |
|
7.9 |
|
7,7 |
|
патронов, кг |
|
|
||||
|
|
|
|
|
||
|
|
|
|
|
|
|
Питание |
|
|
|
лента |
|
|
Скорострель |
|
|
|
|
|
|
|
|
|
|
|
||
ность, |
880 |
|
770 |
|
770 |
|
выстр/мин |
|
|
|
|
|
|
|
|
|
|
|
|
|
ГРАНАТОМЕТЫ

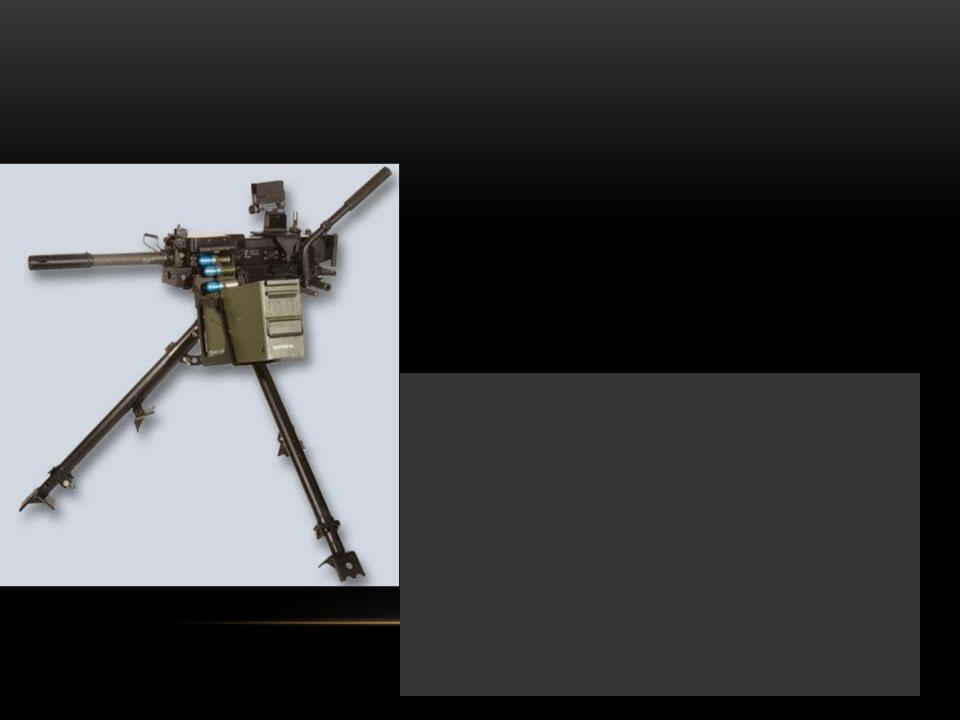

Автоматический гранатомет GMG (Grenade MaschinenGewehr -
гранатомет-пулемет в дословном переводе с немецкого) был разработан знаменитой немецкой фирмой Heckler-Koch в начале 1990-х годов. Гранатомет HK GMG предназначен для поражения живой силы противника находящейся на открытой местности, а так же в укрытиях, не бронированной и легкобронированной техники. Применяется с треножным станком, либо устанавливается на военную технику. При установке на военную технику ударно - спусковой механизм заменяется на электроспуск.
В настоящее время гранатомет HK GMG используется армией Германии и предлагается на экспорт.
Калибр, мм |
40х53 |
|
Длина, мм |
1180 |
|
Длина ствола, мм |
584 |
|
Вес, кг |
28,0 |
|
Вес станка, кг |
10,7 |
|
Вес амортизирующей люльки, кг |
8,0 |
|
Вес коробки с выстрелами, кг |
20 |
|
Емкость ленты в коробе, |
32 |
|
кол. гранат |
||
|
||
Скорострельность, выстр/мин |
350 |
|
Начальная скорость гранаты, м/сек |
241 |
|
Прицельная дальность, м |
1500 |
|
Максимальная дальность, м |
2200 |
|

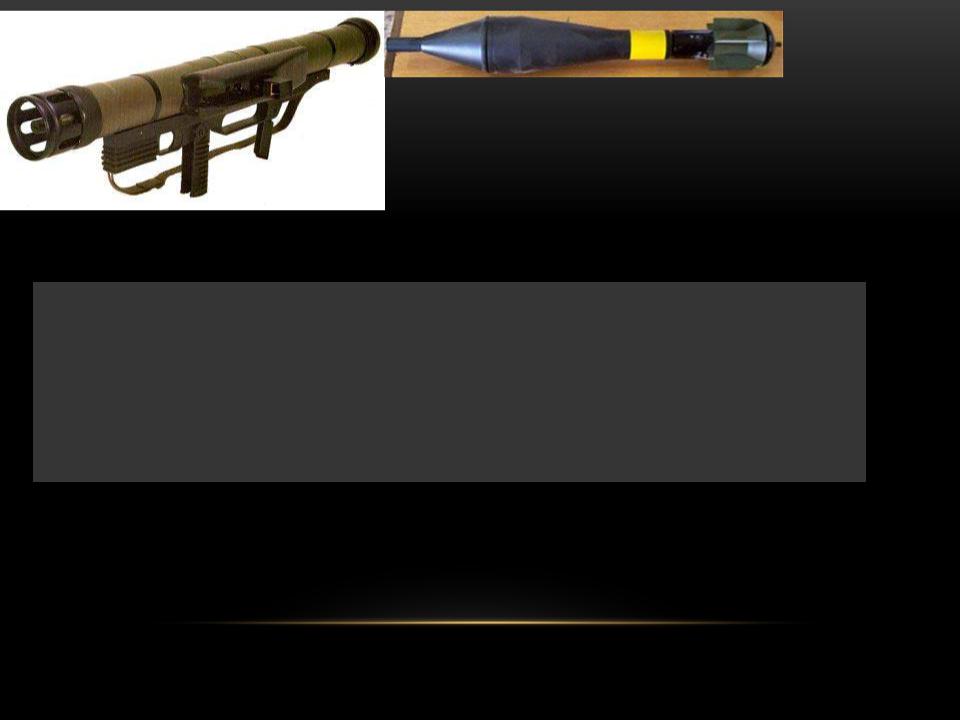

Гранатомет Armbrust (Арбалет - нем.) предназначен для борьбы с |
|
бронированными целями противника, его укрытиями и укреплениями и |
|
имеет очень оригинальную конструкцию. |
|
Поскольку поршни стопорятся у срезов ствола, выстрел оказывается |
|
практически беззвучным и беспламенным. Благодаря этому уменьшено |
|
влияние побочных эффектов, сопровождающих выстрел, он не |
|
сопровождается звуко- и пламеобразованием. Конструкция метательной |
|
системы позволяет использовать это оружие в закрытых помещениях, |
|
причем казенная часть пускового устройства должна быть удалена от |
|
стены на 0,8 м |
Калибр ствола, мм |
78 |
Калибр гранаты, мм |
67 |
Длина, мм |
850 |
Вес, кг |
6.3 |
Вес гранаты, кг |
0.99 |
Начальная скорость, м/сек |
220 |
Прицельная дальность, м |
300 |
Бронепробиваемость, мм |
300 |
СНАЙПЕРСКИЕ ВИНТОВКИ
Булл-пап (англ. bullpup) — схема компоновки механизмов винтовок и автоматов, при котором ударный механизм и магазин расположены
в прикладе позади спускового крючка. Благодаря такой компоновке можно увеличить длину ствола без увеличения общей длины оружия, что положительно сказывается на дальности и точности.

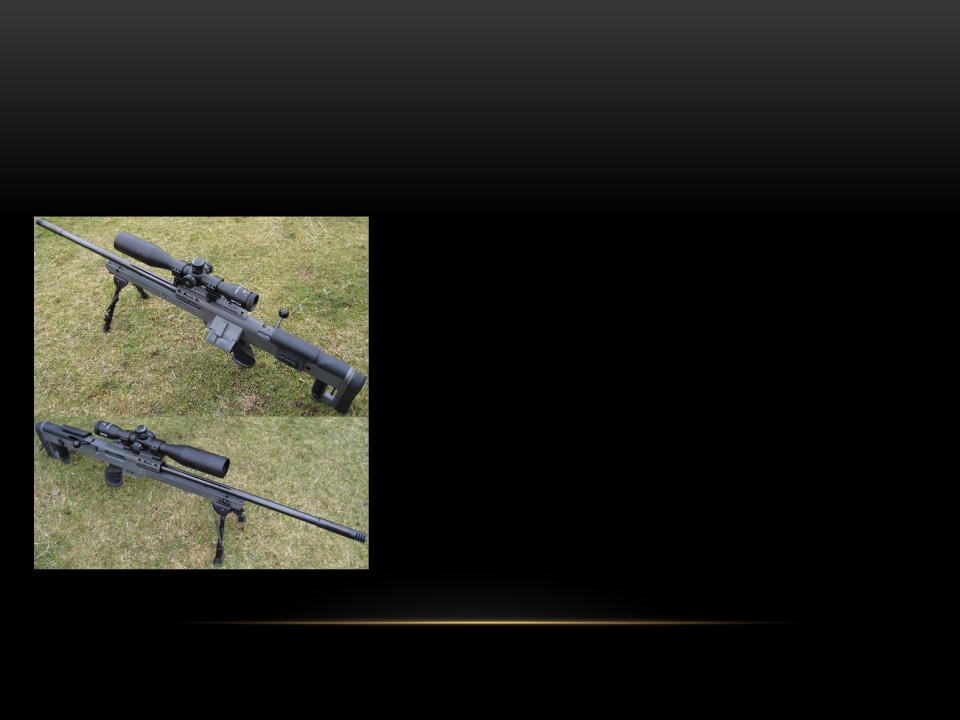

Винтовки Keppeler KS V Bullpup представляют собой пятое поколение снайперских винтовок немецкой фирмы Keppeler Technische Entwicklungen GmbH (Германия, г. Фихтенберг).
Эти винтовки сконструированы по схеме «буллпап», однако имеют не совсем традиционную компоновку буллпап. В снайперских винтовках Keppeler KS V Bullpup магазин расположен не позади пистолетной рукоятки, а над ней, под углом вниз. Такое размещение магазина позволяет ускорить перезарядку как между выстрелами (так как рукоятка затвора расположена близко к пистолетной рукоятке), так и смену магазина (по сравнению с «обычными» буллпапами).
Калибр, мм |
.308 Winchester (7.62x51 NATO), .300 |
|
Winchester Mag., .338 Lapua Mag |
||
|
||
Длина ствола, мм |
500, 550, 650 |
|
Длина винтовки, мм |
1080 (при длине ствола 650 мм) |
|
Вес, кг |
5.5 |
|
Магазин, кол. патронов |
3 или 5 (в зависимости от калибра) |
|
|
|
Keppeler KS V Bullpup Sniper
калибра .308 Win. (7.62x51 NATO)

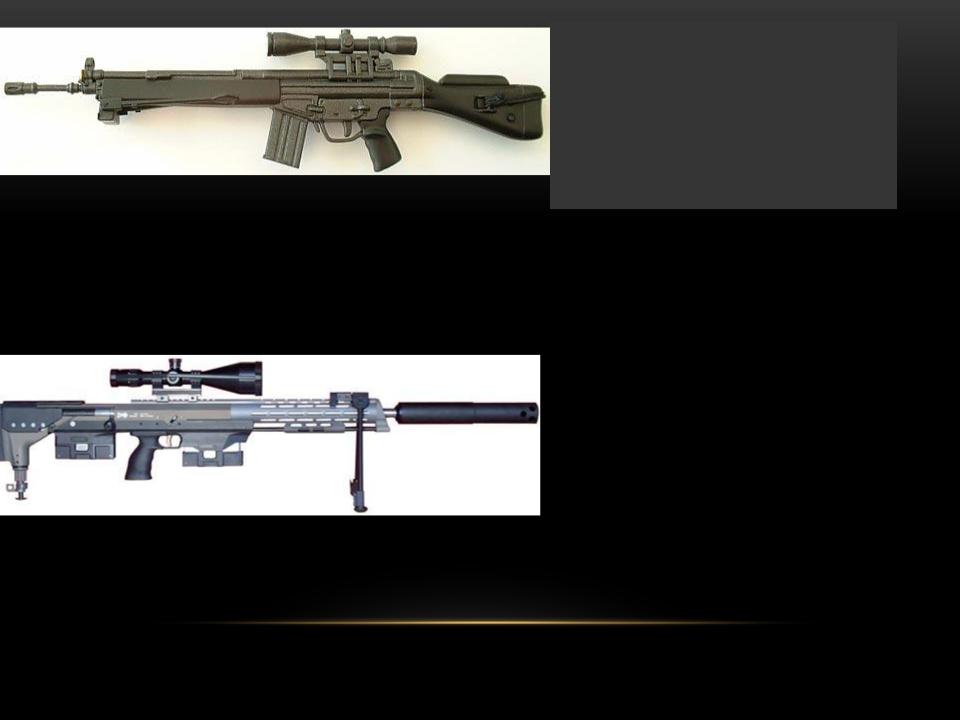

Снайперская винтовка G3 SG1 разработана компанией «Heckler & Koch» в 1973 году специально для армии ФРГ и представляет собой модификацию штурмовой винтовки G3А3.
G3 SG1 производились путем доработки штатных образцов G3А3 показавших высокую кучность на заводских испытаниях.
Главной особенностью винтовки G3 SG1, которая обеспечивает точный выстрел, является схема с полусвободным затвором, отход которого замедляется роликами. Эта схема не требует газового регулятора и перемещения поршня вперед-назад.
Основными отличиями снайперской винтовки от автомата являются: складная двуногая сошка, закрепленная на цевье, приклад, оснащенный регулируемой щекой и спусковой механизм. Спусковой крючок оснащен возможностью регулировки тягового усилия.
Крупнокалиберная снайперская винтовка DSR 50 разработана на базе снайперской винтовки DSR-1 германской компанией DSR-Precision GmbH. Конструктивно крупнокалиберная винтовка DSR 50 в целом аналогична своей предшественнице DSR-1, однако в ее конструкции предусмотрены гидравлический демпфер отдачи в прикладе, а также специальное быстросъемное надульное устройство, сочетающее в себе функции дульного тормоза, пламегасителя и отчасти снижающее звук.
Снайперская винтовка DSR 50 построена по схеме булл-пап (магазин и затворная группа расположены позади спускового крючка).
Калибр, мм
Длина, мм Длина ствола, мм
Вес без патронов, кг
Емкость магазина, кол. патронов
Прицельная дальность стрельбы, м
7.62x51 NATO
(.308 Win)
1025
450
5.40
20
700
Калибр, мм |
12.7x99 |
|
(.50 BMG) |
||
|
||
|
|
|
Длина, мм |
1350 |
|
|
|
|
Длина ствола, мм |
800 |
|
|
|
Вес без патронов |
10.3 |
|
и прицела, кг |
||
|
||
|
|
|
Емкость магазина, |
3 |
|
кол. патронов |
||
|
||
|
|
|
Прицельная дальность |
1400 |
|
стрельбы, м |
||
|
||
|
|
