33. Приложение а. Временные диаграммы модуля ebi

    1. 3-портовое подключение SRAM с ALE1 и CS

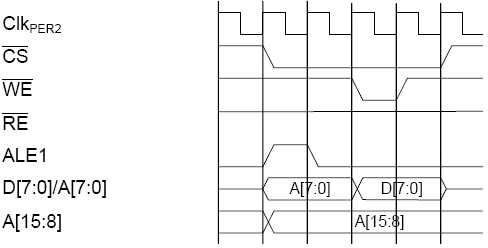

       Рисунок 33.1. Запись (без ALE)	Рисунок 33.2. Запись (ALE)
       Рисунок 33.3. Чтение (без ALE)	Рисунок 33.4. Чтение (ALE)

    2. 3-портовое подключение SRAM с ALE12 и CS

Рисунок 33.5. Запись (без ALE)	Рисунок 33.6. Запись (ALE1)
Рисунок 33.7. Запись (ALE1 + ALE2)	Рисунок 33.8. Чтение (без ALE)
Рисунок 33.9. Чтение (ALE1)	Рисунок 33.10. Чтение (ALE1 + ALE2)

3. 4-портовое подключение SRAM с ALE2 и CS

Рисунок 33.11. Запись (без ALE)	Рисунок 33.12. Запись (ALE)
Рисунок 33.13. Чтение (без ALE)	Рисунок 33.14. Чтение (ALE)

4. 4-портовое подключение SRAM с CS и без ALE

   Рисунок 33.15. Запись

   Рисунок 33.16. Чтение

5. 2-портовое подключение LPC памяти с ALE12 и CS

   Рисунок 33.17. Запись (ALE1)	Рисунок 33.18. Запись (ALE1 + ALE2)
   Рисунок 33.19. Чтение (ALE1)	Рисунок 33.20. Чтение (ALE1 + ALE2)

6. 3-портовое подключение LPC памяти с ALE1 и CS

   Рисунок 33.21. Запись

   Рисунок 33.22. Чтение

7. 2-портвоое подключение LPC памяти с ALE1 и CS

   Рисунок 33.23. Запись

   Рисунок 33.24. Чтение

8. 3-портовое подключение SRAM с ALE1 и без CS

   Рисунок 33.25. Запись (без ALE)	Рисунок 33.26. Запись (ALE)

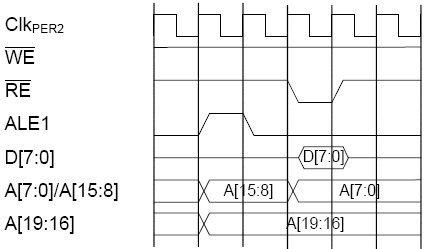

   Рисунок 33.27. Чтение (без ALE)	Рисунок 33.28. Чтение (ALE)

9. 4-портвоое подключение SRAM без ALE и CS

   Рисунок 33.29. Запись

   Рисунок 33.30. Чтение

10. 2-портовое подключение LPC памяти с ALE12 и без CS

    Рисунок 33.31. Запись ALE1	Рисунок 33.32. Запись ALE1 + ALE2
    Рисунок 33.33. Чтение ALE1	Рисунок 33.34. Чтение ALE1 + ALE2

11. Блок sdram

    Рисунок 33.35. Блок SDRAM * Количество NOP равно RPDLY[2:0] (на рисунке RPDLY = 1) ** Авторегенерация и последующие NOP-ы повторяются 8 раз. Количество NOP равно ROWCYCDLY[2:0] (на рисунке ROWCYCDLY = 1)

12. 8-битная запись SDRAM

Рисунок 33.36. Одна запись * Количество NOPравноROWCOLDLY[2:0] (на рисункеROWCOLDLY= 1) ** Количество NOP равно WRDLY[1:0] + 1 (на рисунке WRDLY = 0) *** Количество NOP равно RPDLY[1:0] (на рисунке RPDLY = 1)

Рисунок 33.37. Две записи подряд * Количество NOP равно ROWCOLDLY[2:0] (на рисунке ROWCOLDLY = 1) ** Количество NOP равно WRDLY[1:0] + 1 (на рисунке WRDLY = 0) *** Количество NOP равно RPDLY[1:0] (на рисунке RPDLY = 1)

Рисунок 33.38. Потоковый доступ к одной странице

* Количество NOP равно ROWCOLDLY[2:0] (на рисунке ROWCOLDLY = 1)

** Количество NOP равно WRDLY[1:0] + 1 (на рисунке WRDLY = 0)

*** Количество NOP равно RPDLY[1:0] (на рисунке RPDLY = 1)

Рисунок 33.39. Потоковый доступ с пересечением границы страниц

* Количество NOP равно ROWCOLDLY[2:0] (на рисунке ROWCOLDLY = 1)

** Количество NOP равно WRDLY[1:0] + 1 (на рисунке WRDLY = 0)

*** Количество NOP равно RPDLY[1:0] (на рисунке RPDLY = 1)

13. 8-битное чтение SDRAM

Рисунок 33.40. Одно чтение

* Количество NOP равно ROWCOLDLY[2:0] (на рисунке ROWCOLDLY = 1)

** NOP вставляется только для CAS3

*** Синхронизация приостанавливается на 1 цикл, когда EBI работает в режиме 1x и на 1 или 2 цикла, когда EBI работает в режиме 2x. Это необходимо для выборки данных по нарастающему фронту сигнала синхронизации 1x.

**** Количество NOP равно WRDLY[1:0] + 1 (на рисунке WRDLY = 0)

***** Количество NOP равно RPDLY[1:0] (на рисунке RPDLY = 1)

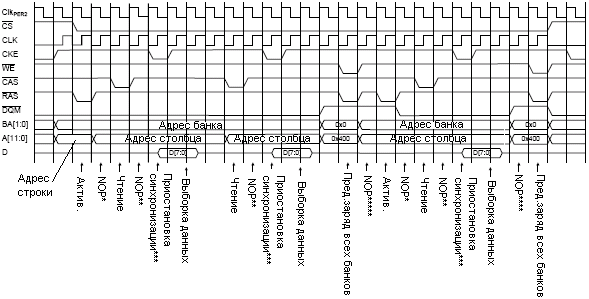

Рисунок 33.41. Два чтения подряд

* Количество NOP равно ROWCOLDLY[2:0] (на рисунке ROWCOLDLY = 1)

** NOP вставляется только для CAS3

*** Синхронизация приостанавливается на 1 цикл, когда EBI работает в режиме 1x и на 1 или 2 цикла, когда EBI работает в режиме 2x. Это необходимо для выборки данных по нарастающему фронту сигнала синхронизации 1x.

**** Количество NOP равно WRDLY[1:0] + 1 (на рисунке WRDLY = 0)

***** Количество NOP равно RPDLY[1:0] (на рисунке RPDLY = 1)

Рисунок 33.42. Потоковый доступ к одной странице

* Количество NOP равно ROWCOLDLY[2:0] (на рисунке ROWCOLDLY = 1)

** NOP вставляется только для CAS3

*** Синхронизация приостанавливается на 1 цикл, когда EBI работает в режиме 1x и на 1 или 2 цикла, когда EBI работает в режиме 2x. Это необходимо для выборки данных по нарастающему фронту сигнала синхронизации 1x.

**** Количество NOP равно WRDLY[1:0] + 1 (на рисунке WRDLY = 0)

***** Количество NOP равно RPDLY[1:0] (на рисунке RPDLY = 1)

Рисунок 33.43. Потоковый доступ с пересечением границы страниц

* Количество NOP равно ROWCOLDLY[2:0] (на рисунке ROWCOLDLY = 1)

** NOP вставляется только для CAS3

*** Синхронизация приостанавливается на 1 цикл, когда EBI работает в режиме 1x и на 1 или 2 цикла, когда EBI работает в режиме 2x. Это необходимо для выборки данных по нарастающему фронту сигнала синхронизации 1x.

**** Количество NOP равно WRDLY[1:0] + 1 (на рисунке WRDLY = 0)

***** Количество NOP равно RPDLY[1:0] (на рисунке RPDLY = 1)
