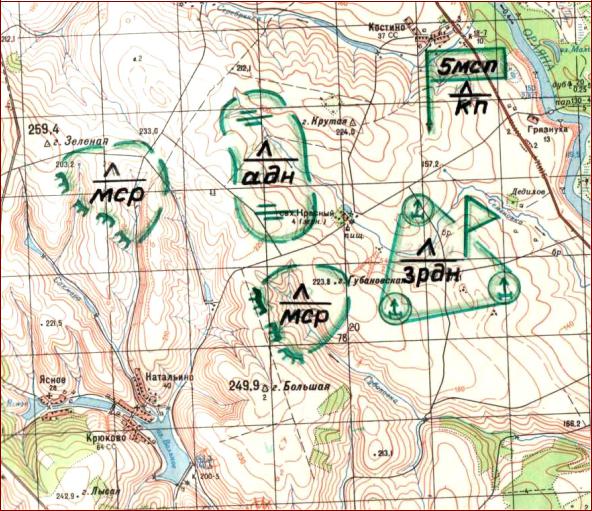

Зеленым цветом наносятся все ложные действия наших войск.

Коричневым цветом отображаются (подтеняются) дороги, колонные пути и пути эвакуации наших войск.

Правило № 2 «Параллельность»

Нумерация, наименования подразделений и пояснительные надписи, относящиеся к своим войскам, обозначаются черным цветом, а к противнику - синим.

При нанесении на карту орудия, огневых средств, станций РЭБ в окопе (укрытии) надо помнить, что цвет знака окопа - в этом случае определяется цветом их знака, т.е. для орудия он будет

черным, для танка – красным.

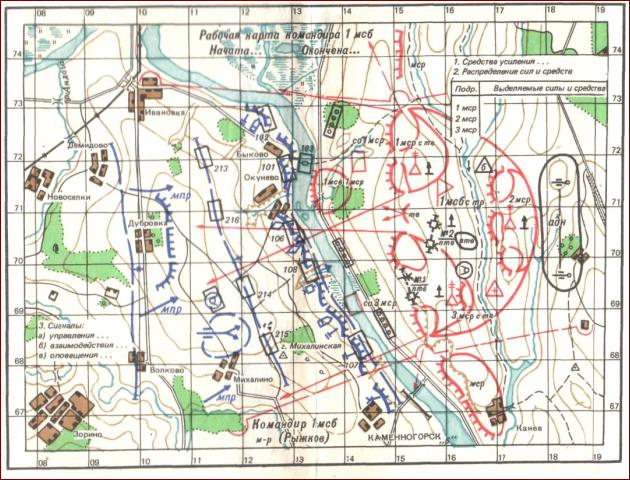

Условные знаки и создаваемая с их помощью обстановка играют большую роль в управлении войсками, так как они служат средством отображения объективной деятельности, т.е. боевой обстановки. С их помощью показываются положение подразделений (его площадные размеры), характер действий, количество сил и средств, цель действий и способы ее достижения.

Линейные замкнутые и полузамкнутые условные знаки (положение войск, траншеи, огневые позиции артиллерии, рубежи различного назначения и т. п.) наносятся на карту с соблюдением масштаба. Поэтому их часто называют масштабными условными знаками.

Фигурные условные знаки, имеющие правильную геометрическую форму (одиночные танки, артиллерийские и минометные батареи на огневых позициях, некоторые тыловые подразделения и т. д.), а также некоторые комбинированные условные знаки, состоящие из сочетания линий и фигур (пункты управления, средства связи, некоторые инженерные средства и сооружения и т. д.), представляющие собой точечные цели, являются внемасштабными т.е. наносятся на карту без соблюдения масштаба.

Точечные цели, обозначаемые на карте внемасштабными условными знаками, кроме командных пунктов, наносятся на карту таким образом, чтобы центр условного знака находился в точке расположения объекта на местности. Координаты этого объекта при ориентировании по карте или при передаче обстановки с карты должны даваться по центру знака.

Командно-наблюдательный пункт наносится на карту таким образом, чтобы вертикальная прямая линия, являющаяся продолжением одной из сторон геометрической фигуры, своим нижним концом упиралась в точку местности, где размещается пункт управления.

Вопрос 2.

Условные знаки и сокращенные обозначения, надписи на картах, нанесение обстановки на карту.
