Воронежский государственный университет
Военная кафедра
Групповое занятие
по учебной дисциплине
«ВОЕНАЯ ТОПОГРАФИЯ И ТОПОГЕОДЕЗИЧЕСКАЯ ПОДГОТОВКА»
Тема: 5. «Основные правила ведения рабочей карты и составление боевых графических документов»
Занятие 1. Рабочая карта командира.
Учебные цели:
1.Ознакомить с содержанием рабочей карты командира.
2.Научить последовательности и правилу ведения рабочей карты командира.
3.Выучить условные знаки и сокращенные обозначения, надписи на картах и правила нанесения обстановки на карту.
Воспитательная цель:
1. Воспитывать и развивать у студентов профессионально важные качества, необходимые будущим офицерам, чувство гордости к Вооруженным Силам РФ.
Учебные вопросы:
1.Содержание рабочей карты командира, порядок и правила ее ведения.
2.Условные знаки и сокращенные обозначения, надписи на картах, нанесение обстановки на карту.
Литература:
1.Учебник Бубнов И.А. ВОЕННАЯ ТОПОГРАФИЯ, Москва, военное издательство 1987 г.
2.Говорухин А.М. «Справочник по военной топографии», Москва, военное издательство 1986 г.
3.БОЕВОЙ УСТАВ по подготовке и ведению общевойскового боя. Часть 2, Москва, военное издательство 2004 г.
Вопрос 1.
Содержание рабочей карты командира, порядок и правила ее ведения.

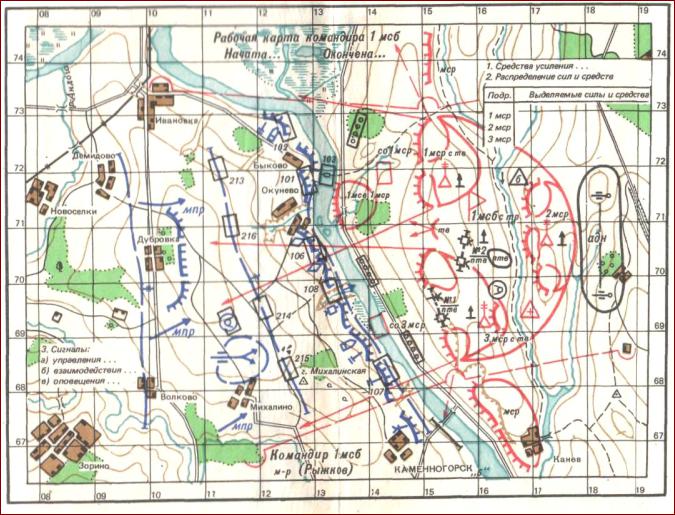

Топографическая карта, на которой графически с помощью условных тактических знаков с необходимыми пояснительными надписями отображается тактическая или специальная обстановка со всеми ее изменениями в ходе боевых действий, называется рабочей картой того командира, который ее ведет.
Содержание рабочей карты командира.
Карта – постоянный спутник командира. По ней:
-уясняют задачу;
-ведут расчеты;
-оценивают обстановку;
-принимают решения;
-ставят задачи подчиненным;
-организуют взаимодействие;
-ведут целеуказание;
-докладывают о ходе боевых действий.
В этом проявляется роль и значение карты как средства управления подразделениями.
Основной картой командира подразделения является топографическая карта масштаба 1:100 000. Она используется во всех видах боевых действий. В ряде случаев (например, при прорыве подготовленной обороны противника, наступлении в густо застроенных промышленных районах со сложными условиями ориентирования, при форсировании водных преград, при ведении оборонительных действий, в разведке и т. п.) командирам подразделений выдаются карты более крупного масштаба – 1:50 000, иногда 1:25 000, а при ведении боя в крупных населенных пунктах – планы городов масштаба 1:10 000 или 1:25 000.
Оценка карты.
Выбрав необходимый для рабочей карты масштаб, командир приступает к всесторонней оценке выбранной карты. Оценка карты заключается в изучении каждого листа карты.
При этом уточняются:
-масштаб и год съемки или рекогносцировки;
-год издания;
-система координатной сетки и поправка направления.
Кроме того, изучаются чисто топографические характеристики листов карты:
-высота сечения;
-предельная крутизна ската, выражаемая горизонталями. Изучение выбранного масштаба карты имеет целью выработать у
командира определенное чувство масштабности, которое необходимо в практической работе при внесении обстановки на карту, так как боевая обстановка, наносимая с помощью условных знаков на карту, должна соответствовать действительному расположению войск на местности.
Уяснив год съемки и год издания, командир определяет свое отношение к точности и полноте нанесенной на нее топографической
Склеивание карты.
Очень часто районы боевых действий подразделений будут выходить за пределы одного листа карты. В этих случаях рабочая карта командира может состоять из нескольких листов. Для удобства пользования выбранными листами карт производится предварительное их склеивание, т. е. нужные листы подклеиваются один к другому.

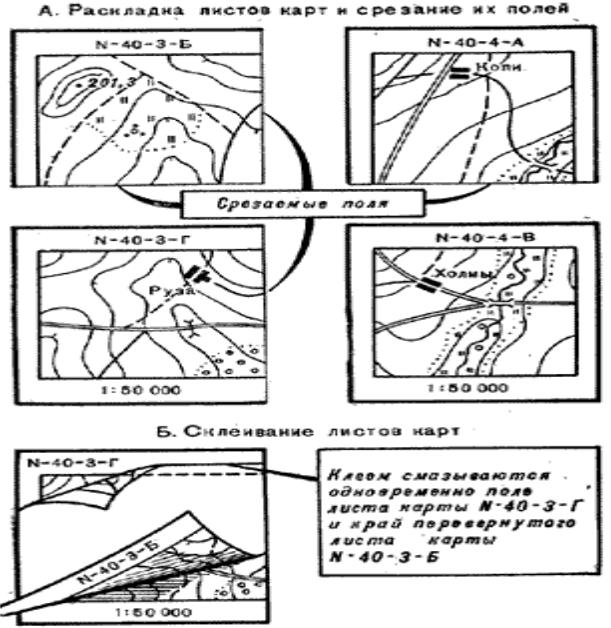

Очень важно правильно склеить выбранные листы. Прежде чем приступить к склеиванию, нужно выполнить определенную подготовительную работу. Вначале необходимо правильно срезать края листов карты, но вместе с краями карты не должна срезаться часть самой карты. Для срезки краев карты следует пользоваться острым ножом или лезвием бритвы.
Срезать края карты следует в определенном порядке, который обуславливается удобством работы на ней, а также самим процессом склеивания.
Срезать края карты следует: в первом ряду склейки – восточные и южные. В последней колонке склейки восточные края листа карты во всех рядах не срезаются. В последнем ряду южные края не срезаются. После того как проведена срезка ненужных краев листов карты, в определенном порядке производится их склеивание. Практикой установлен следующий порядок склеивания.

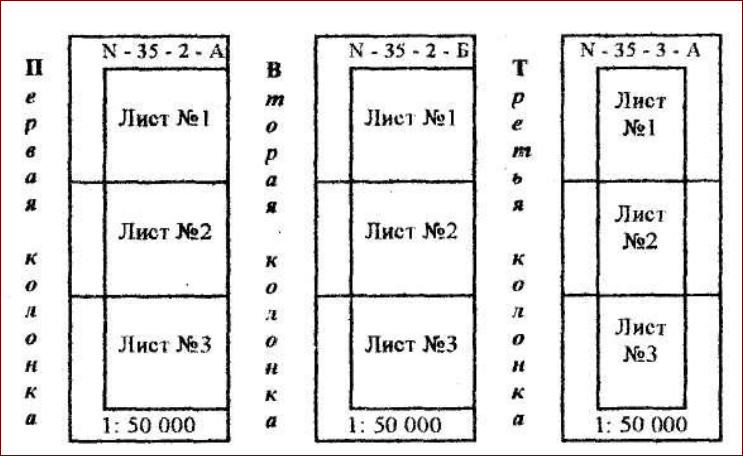

Ряды и колонки листов, подготовленные для склейки.
