9.1. Основные особенности ЦСП

Широкое применение ЦСП объясняется существенными достоинствами этих систем по сравнению с аналоговыми системами передачи с ЧРК.

1)Высокая помехоустойчивость. Представление информации в цифровой форме – в виде последовательности импульсов с малым числом разрешенных значений и с детерминированной частотой следования позволяет осуществлять регенерацию (полное восстановление) этих импульсов при передаче их по линии связи, что резко снижает влияние помех и искажений на качество передачи информации. Поэтому с помощью ЦСП организуется многоканальная передача по городским многопарным кабелям с бумажной изоляцией, тогда как с помощью аналоговых систем передача по таким кабелям невозможна из-за высокого уровня переходных помех. Цифровые методы передачи предпочтительны и при передаче сигналов по волоконно-оптическим трактам, отличающимся большой нелинейностью электронно-оптических и оптоэлектронных преобразователей.

2)Независимость качества передачи от длины линии связи. Благодаря полному восстановлению передаваемых цифровых сигналов искажения в пределах регенерационного участка ничтожна. Поэтому в ЦСП качество передачи практически не зависит от длины линии связи. При этом длина регенерационного участка и оборудования регенератора при передаче информации на большие расстояния остаются такими же, как и при передачи на малые расстояния. Так, при увеличении длины линии в 100 раз длина регенерационного участка уменьшается

лишь на 2 – 3 % при сохранении неизменной верности передачи информации. Транзиты сигналов, осуществляемые в цифровой форме, также практически не ухудшают качество передачи.

3) Стабильность параметров каналов. Стабильность параметров каналов (остаточного затухания, частотной характеристики, величины нелинейных искажений) определяются в основном устройствами обработки сигналов в аналоговой форме. Поскольку такие устройства составляют незначительную часть аппаратурного комплекса ЦСП, стабильность параметров каналов в таких системах значительно выше, чем в аналоговых. Этому способствует также отсутствие в цифровых системах с ВРК влияния загрузки системы передачи в целом не параметры отдельного канала. Кроме того, при временном разделении каналов обеспечивается идентичность параметров всех каналов, что также способствует стабильности характеристик каналов в коммутируемой сети связи, тогда как в системах с частотным разделением параметра каналов зависят от их размещения в линейном спектре.

4) Эффективность использования пропускной способности при передаче дискретных сигналов. В ЦСП дискретные сигналы могут вводится непосредственно в групповой тракт этих систем. При этом скорость передачи дискретных сигналов приближается к скорости передачи группового сигнала. Так дискретные сигналы, вводимые в групповой тракт вместо одного канала ТЧ, могут передаваться со скоростью 50 – 60 кбит/с. При передаче же дискретных сигналов по каналу ТЧ скорость передачи обычно не превышает 10 кбит/c. Кроме того,

92

передача дискретных сигналов путем ввода их непосредственно в групповой тракт цифровых систем позволяет значительно снизить требования к линейности амплитудной характеристики канала ТЧ, которые являются весьма жесткими при передаче методами тонального телеграфирования.

5) Возможности построения цифровой сети связи. Внедрение ЦСП наряду с цифровым коммутационным оборудованием позволяет реализовать весь аппаратный комплекс сети связи на чисто цифровой основе. В такой сети передача, транзит и коммутация сигналов осуществляются в цифровой форме. При этом параметры каналов практически не зависят от структуры сети связи, что обеспечивает возможность построения гибкой разветвленной цифровой сети, обладающей высокой надежностью. Кроме того, передача и коммутация сигналов в цифровой форме позволяет реализовать весь аппаратный комплекс на основе комплектующих высокой степени интеграции. Использование в цифровой сети однотипного оборудования, совмещающего операции каналообразования и коммутации, позволяет повысить экономическую эффективность сети связи.

6) Высокие технико-экономические показатели ЦСП. Большой удельный вес цифрового оборудования в аппаратном комплексе ЦСП определяет особенности изготовления, настройки и эксплуатации таких систем. Имеются широкие возможности для организации автоматизированного кооперационного контроля при производстве аппаратуры ЦСП. Высокая стабильность параметров каналов ЦСП устраняет необходимость регулировки узлов аппаратуры, в частности узлов линейного тракта, в процессе эксплуатации. Высокая степень унификации узлов, в том числе таких массовых, как узлы индивидуального оборудования и регенератора, также упрощает эксплуатацию систем и повышает надежность оборудования. Широкое применение интегральных схем высокой степени интеграции резко уменьшает трудоемкость изготовления оборудования ЦСП и позволяет значительно снизить и габариты этого оборудования.

9.2 Оборудование цифровых систем передачи

Оборудование ЦСП состоит из оборудования формирования (приема) цифрового сигнала осуществляется в оборудовании аналого-цифрового преобразования и в оборудовании временного группообразования. Структурная схема соединения основных видов оборудования ЦСП показана на рис.9.2.

Аналоговые абонентские сигналы преобразуется в аналого-цифровом оборудовании АЦО, на выходе которого формируется многоканальный поток Е1 на основе временного разделения каналов. Цифровые абонентские сигналы вводятся непосредственно в многоканальный цифровой поток. Этот поток поступает в коммутационное оборудование КО, образуя временное коммутационное поле. В КО цифровые сигналы отдельных каналов коммутируются в соответствии с сигналами управления, в результате чего формируются исходящие многоканальные цифровые потоки соответствующего направления.

93

В передающей части оконечного оборудования линейного цифрового тракта ОЛТ преобразуется структура исходящих потоков, сформированных в КО. Цель такого преобразования – уменьшение искажений (согласования) цифрового потока при передаче его по линейному тракту, оборудованию промежуточными регенераторами Р.

Рис.9.2. Структурная схема ЦСП

В приемной части ОЛТ осуществляется обратное преобразование структуры входящего цифрового потока, после чего он поступает в коммутационное оборудование. В КО сигналы коммутируются в направлениях абонентов данного узла сети связи, других узлов этой же зоны и других зон сети. Сигналы, передаваемые абонентом данного узла сети, группируются в исходящие цифровые потоки, поступающие в приемную часть АЦО, где осуществляется цифроаналоговое преобразование и разделение аналоговых абонентских сигналов, а так же выделение цифровых сигналов, передаваемых к абонентам.

Соединение с абонентами других узлов сети в пределах этой же зоны осуществляется через исходящие соединительные линии, организованные с помощью низкоскоростных цифровых трактов. Для связи с абонентами, расположенными в других зонах, исходящие многоканальные цифровые потоки объединяются в высокоскоростные потоки в оборудовании временного группообразования ОВГ. Это же оборудование осуществляет ввод

94

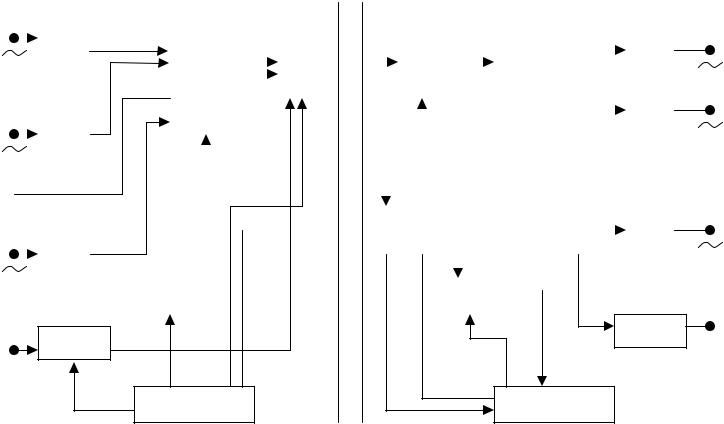

форму с использованием одного из видов цифровой модуляции: импульснокодовой ИКМ, дельта ДМ, дифференциальной импульсно-кодовой ДИКМ и др. При ИКМ аналоговый сигнал подвергается в АЦП временной дискретизации, затем отсчеты сигнала квантуются и кодируются. АЦП может быть как групповым, так и индивидуальным устройством. При ДМ и ДИКМ квантуется и кодируется разность между двумя соседними отсчетами, а АЦП является индивидуальным устройством.

Последовательность кодовых символов с выхода АЦП поступает на схему объединения СО сигналов, поступающих от АЦП или от нескольких АЦП, управляемых общим генераторным оборудованием ГО, аппаратуры передачи дискретных сигналов АПДС и передатчика синхросигнала ПерС. Объединение цифровых сигналов производится с определенной периодичностью, фиксируемой сигналом цикловой синхронизации. Период следования синхросигнала равен длительности цикла передачи. Как правило, длительность цикла передачи принимается равной периоду дискретизации сигналов в АЦП. При этом в каждом цикле содержатся кодовые группы или символы, соответствующие каждому из передаваемых сигналов. На рис.9.4 в качестве примера показан цикл передачи сигналов в 30-канальной системе с ИКМ.

Канал передачи сигналов Управления и взаимодействия

125 мкс = 1/8 МГц

Рис.9.4. Структура цикла системы ИКМ-30

С выхода схемы объединения сигнал подается на вход оборудования линейного тракта, проходит его и поступает в приемную часть АЦО. В приемной части генераторное оборудование синхронизируется сигналом тактовой частоты, выделенным из линейного цифрового сигнала выделителем тактовой частоты ВТЧ. Фазирование генераторного оборудования осуществляется последовательностью импульсов, формируемых в приемнике синхросигнала ПрС. Из группового цифрового сигнала под управлением генераторного оборудования в схеме разделения СР выделяются последовательности кодовых групп (символов), которые подаются на цифроаналоговый преобразователь, и символов, поступающих на вход приемной части АПДС. После цифроаналогового преобразования сигналы поступают на устройства согласования и далее на выход ЦСП.
