Приложение 4
Обязательное
Методика установления градуировочных зависимостей и оценки погрешности определения прочности
1. Градуировочные зависимости устанавливают в виде графика (или таблицы), построенного по уравнению, которое принимают:
1) линейного вида
(7)
при
2) экспоненциального вида
(8)
где х — скорость (время) распространения ультразвука;
Rн — прочность, определенная по уравнению
(9)
(10)
(11)
(12)
(13)
(14)
(15)
— средняя прочность бетонов, испытанных при установлении градуировочной зависимости, МПа;
N — число серий образцов, испытанных при установлении градуировочной зависимости;
Rjф, xj — единичные значения прочности и скорости (времени) распространения ультразвука для j-й серии образцов, определяемые в соответствии с п. 3.14 настоящего стандарта;
Rмакс, Rмин ѕ максимальное и минимальное значения прочности по испытанным сериям образцов, МПа.

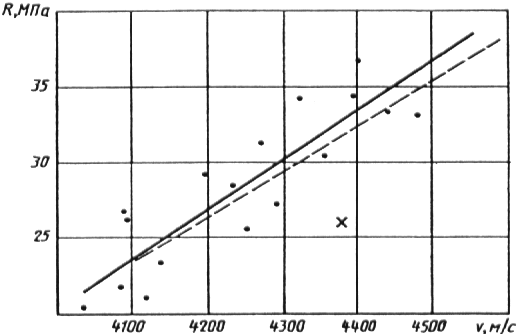

2. Корректировку установленной градуировочной зависимости проводят путем отбраковки единичных результатов испытаний, не удовлетворяющих условию
(16)
где S — остаточное среднее квадратическое отклонение, определенное
по формуле
(17)
Rjн ѕ прочность бетона в j-й серии образцов, определенная по градуировочной зависимости
(18)
После отбраковки градуировочную зависимость устанавливают заново по оставшимся результатам испытаний.
Корректировку градуировочной зависимости проводят до тех пор, пока все единичные результаты испытаний будут удовлетворять условию (16).
3. Погрешность определения прочности бетона по установленным градуировочным зависимостям вычисляют по формуле
(19)
где — среднеквадратическое отклонение коэффициента перехода (К), определенного в соответствии с приложением 3. Если коэффициент перехода не используют, то Sк = 0.
(20)
Если то определение прочности бетона по настоящему стандарту не допускается.
4. Допускается использовать уравнение (7) при отклонениях, превышающих указанные в п. 1 в случаях, когда погрешность, определяемая по п. 3 настоящего приложения, находится в допускаемых пределах.
5. Проверка градуировочной зависимости
Проверку градуировочной зависимости проводят не реже одного раза в 2 мес.
5.1. Изготовляют не менее 6 серий образцов в соответствии с п. 3.5 настоящего стандарта. Определяют в каждой серии образцов в соответствия с разд. 3 настоящего стандарта единичные значения скорости ультразвука vj и прочности Rjф. В соответствии с единичным значением скорости ультразвука vj по градуировочной зависимости определяют прочность Rjн.
Вычисляют среднее значение скорости ультразвука всех образцов, испытанных для проверки градуировочной зависимости.
Разделяют серии образцов на две группы. К первой группе относят серии образцов, единичные значения скорости ультразвука которых не превышают . Все остальные серии относят ко второй группе.
5.2. Градуировочная зависимость допускается к дальнейшему применению при одновременном выполнении следующих условий:
1) разность Rjф – Rjн не имеет одинакового знака в пяти из шести последовательных серий образцов:
2)
где (21)
п ѕ число серий образцов, испытанных для проверки градуировочной зависимости;
3) разность Rjф – Rjн не имеет одинакового знака для серий образцов первой и второй групп.
5.3. При невыполнении хотя бы одного из условий, предусмотренных п. 5.2 настоящего приложения, градуировочную зависимость устанавливают заново.
6. При изменении типа прибора и рабочей частоты преобразователей проверку градуировочной зависимости проводят по п. 5 настоящего приложения.
