Рисунок 6.3 - Граж­данский противогаз ГП-5

Рисунок 6.4 - Шлем для раненного в го­лову (ШР)

Рисунок 6.2 - Лицевая

часть с мембранными

коробками а) ШМС. 6)

ММ-1

Противогазовая коробка предназначена для очищения вдыхаемого воздуха от РВ, ОН и БС и представляет собой металлический корпус, изготовленный из листового железа Снаружи на крышке имеется навинчивающаяся горловина для присоединения к соединительной трубке, а на дне - отверстия для поступления вдыхаемого воздуха. На стенках коробки вытеснены зиги (выпуклости) для прочности коробки Отверстие в дне коробки при хранении противогаза на складе и при преодолении водных преград закрыва­ется специальной пробкой.

Внутри коробки по току вдыхаемого воздуха помещаются противодымныи фильтр и активированный уголь - катализатор, (шихта).

• Противодымный фильтр - полоски специальной тонковолокнистой пресованной бумаги с добавлением асбеста, расположенные в виде «гармошки», благодаря чему площадь фильтра увеличивается до 2000 см'. Волокна фильтра образуют густую сеть и мельчайшие извитые канальцы.

Защитное действие противодымного фильтра основывается главным образом на механическом задержании аэрозолей -дыма, тумана, радиоактивной пыли, а также патогенных микроорганизмов, которые могут применяться или в виде порошков, или в виде аэрозолей. Задержка этих веществ происходит в извитых канальцах фильтра Фильтрация аэрозолей противодымным фильтром происходит следующим образом. Крупные частицы, обладающие большой массой, кинетической инерцией и энергией на извилинах канала фильтра вылетают за пределы воздушной струи и, «ударяясь» о спинку канала, задерживаются. Чрезвычайно мелкие частицы, обладая сильно выраженным броуновским, тепловым движением, проходят по каналам фильтра и, «ударяясь» О его поверхность, тоже задерживаются. Наиболее неблагоприятным для современных фильтров являются частицы в пределах от 0,1 до 0,2 микрон. Они, с одной стороны, настолько малы, что, не имея инерции, не вылетают из струи воздуха, с другой стороны, настолько велики, что не обладают резко

152

_I

обладают резко выраженным броуновским движением. Поэтому такие частицы точно следуют за потоком струи воздуха и проскакивают через фильтр. Пары 0В проходят через фильтр и задерживаются во тором слое коробки противогаза.

•Основным защитным средством противогазов является слой активированного угля, который предназначен для очищения воздуха от паров 0В и химической нейтрализации его

Поглощение паров ОВ основано на принципах сорбции. Уголь является сорбентом, а ОВ в этих случаях сорбируемым веществом.

Частные случаи сорбции представляют собой процессы, называемые адсорбцией/ абсорбцией капиллярной конденсацией/хемосорбцией. Адсорбция- конденсация атомов, молекул, ионов на поверхности раздела двух фаз. в данном случае молекул ОВ на поверхности микропор угля. Капиллярная. конденсация - превращения парообразного сорбируемого вещества под влиянием капиллярных сил сорбента в жидкое состояние. Под абсорбцией понимается такой сорбционный процесс, когда сорбируемое вещество (ОВ) проникает (диффундирует) внутрь массы сорбента (активированного угля). Хемосорбция нейтрализация ОВ химическим реагентом и катализаторами. В противогазовых коробках активированный уголь пропитывают химическими реактивами которые нейтрализуют плохо адсорбируемые ОВ (синильная кислота, фосген), и не должны превышать 2% от веса шихты. {Наибольшее прак­тическое значение при применении активированного угля имеет адсорбция и капиллярная конденсация. Кроме того, уголь является катализатором, использующим влагу выдыхаемого атмосферного воздуха для гидролиза некоторых ОВ. Сырьем для получения активированных углей служит древесина, плодовые косточки, антрацитовая пыль. Чаще всего употребляются древесные угли или угли из антрацитовой пыли Поверхность одного грамма современных противогазовых углей доходит до 2000 м². Уголь, являясь прекрасным сорбентом для многих парообразных веществ, не может защищать от дымов,т.к- принципы сорбции не имеют места в отношении аэрозолей. Защитная мощность противогаза по отношению к ОВ будет зависеть, как показал И.А. Шилов, от высоты слоя угля. Он впервые ввел понятие «время защитного действия». Согласно его исследованиям, вначале истощаются нижние слои угля, затем по­следующие и т.д. В конце концов остается такой тонкий слой угля, что отдельные молекулы ОВ успевают проникнуть через него. Это будет говорить о там, что защитные свойства противогаза начинают истощаться

В целом время защитного действия общевойскового фильтрующего противогаза по ОВ будет от 24до 100 часов,это зависит от вида ОВ, о также от их концентраций и объема выполняемой физической работы. В отличие от угля, противодымный фильтр но своим защитным свойствам под воздействием V аэрозолей не истощается. Однако, что касается РВ, то не исключена возможность

153

накопления их в фильтре до такой степени, что пользоваться противогазом дальше не представится возможным, т.к. могут возникнуть лучевые поражения кожи. По БС срок службы противогаза приходится оценивать иначе, чем по ОВ и РВ. Если при ОВ срок службы определяется истощением активированного угля, а по РВ- накоплением их до недопустимых уровней, то в отношении БС видимо, придется считать, прогивогаз непригодным для дальнейшего употребления после каждого применения противником БС и даже после каждого подозрительного случая применения этого оружия.

Противогазная сумка служит для хранения и переноски противогаза. Она имеет два отделения одно - для противогазовой коробки, другое - для лицевой части противогаза и респиратора, не запотевающих пленок или «карандаша» и переговорных мембран. Кроме того, на сумке может быть наружный карман для индивидуального противохимического пакета. Противогазная сумка имеет лямку для ношения противогаза через плечо и тесьму (шнур) для закрепления противогаза на туловище. Для свободного допуска воздуха к отверстию противогазовой коробки на дне сумки имеются деревянные вкладыши (планки).

Малогабаритные противогазы ПМГ и ПМГ-2 более легкие, состоят из шлем-маски ШМГ (или ШМ-66у) малогабариткой коробки, прикрепляемой к шлем-маске (без гофрированной трубки), в которой вмонтировано переговорное устройство. Сопротивление дыханию такого противогаза небольшое, дышать в нем сравнительно легко. Противогаз носится в чехле, в котором также помещаются утеплительные манжеты для надевания на очки в зимнее время и специальным «карандаш» для обработки очков с целью предупреждения запотевания. К коробке прикреплена пробка для закрывания дыхательного отверстия при хранении противогаза

Подбор шлем-маскн, проверки исправности, сборка и укладка противогаза

Подбор шлем-маски осуществляется по размеру, который определяется путем измерения головы незамкнутой линии, проходящей через макушку, подбородок и щеки Измерения округляются до 0.5 см.

Рисунок 6.5 - Определение требуемого размера шлем-маски фильтрующего противогаза.

154

Результат измерений в см для образцов		Требуемый размер
ШМ-41.ШМ-41М	ШМС
до 63,0	до 61.0	0
63.5-65,5	61,5-64,0	1
66,0-68.0	64.5-67,0	2
68,5-70.5	67,5 и более	3
71,0 и более		4

Для подбора маски ММ-1 дополнительно производится второе измерение головы по линии, соединяющей отверст ия обоих ушей и проходящей по лбу через надбровные дуги. По сумме обоих измерений определяют размер

маски.

Сумма измерений 6 см	до 95.0	95,5-102.5	103 и более
Требуемый размер	1	2	3

Правильно подобранная шлем-маска (маска) должна плотно прилегать к лицу, не вызывать болевые ощущения и исключать возможность проникновения наружного воздуха в органы дыхания, минуя противогазовую коробку, что проверяется путем «газоокуривания)) в камере с хлорпикрином.

Новую шлем-маску перед надеванием необходимо протереть снаружи и внутри чистой тряпочкой (ватой), слегка смоченной водой, а выдыхательные клапаны и отвернутую соединительную трубку продуть. Продувку соединительной трубки производить с одновременным 3-4 кратным ее растягиванием. Шлем-маску (маску), бывшую в употреблении, в целях дезинфекции необходимо протереть денатурированным спиртом или 2% раствором формалина.

Проверка подбора шлем-маски (маски) и исправности противогаза при получении его в пользование, а также в ходе эксплуатации проводится внешним осмотром и проверкой противогаза на герметичность в целом.

Внешний осмотр противогаза производить в следующем порядке:

- проверить целость шлем-маски (маски), для чего, слегка растягивая шлем- маску, осмотреть ее. места обнаруженных проколов или порывов;

- обвести с наружной стороны химическим карандашом или чернилами, у маски ШМ-1 осмотреть целость тесемок и пряжек наголовника

- проверить целость мембранной коробки и правильность ее сборки;

- проверить целость стекол очков, исправность обтекателей, наличие и исправность прижимных колец;

155

;

• осмотреть клапанную коробку и проверить петли на ней вмятин, пробоин и ржавчины, проверить состояние клапанов (они не должны быть порваны, покороблены или засорены), а также наличие резинового прокладочного кольца;

• осмотреть соединительную трубку и проверить, нет ли на ней проколов и порывов, не помята ли накидная или ввинтная гайка, нет ли срыва резьбы, имеется ли в накидной гайке на ниппеле резиновое прокладочное кольцо;

• осмотреть противогазовую коробку и проверить, нет ли на ней пробоин, ржавчины и не помята ли горловина и крышка;

• вынуть резиновую пробку из отверстия в дне противогазовой коробки (при получении противогаза в пользование);

• проверить наличие и состояние утеплительных манжет, коробок с незапотевающими пленками и с запасными мембранами (в ШМС и ШМ I), карандаши против запотевания стекол очков, наличие и целость вторых стекол очков у маски ШМ-1.

При осмотре противогазовой сумки обратить внимание на целость ее, на наличие и состояние ремешка на клапане, пряжки (кнопок), лямки для ношения противогаза, деревянных вкладышей (планок) на дне сумки и тесьмы (шнура) для закрепления сумки.

При сборке противогаза ввернуть до отказа,ввинтную гайку соединительной трубкой в клапанную коробку шлем-маски (маски); взять в левую руку противогазовую коробку горловиной вниз, а в правую руку накидную гайку соединительной трубки (опустив лицевую часть свободно вниз); навинтить гайку до отказа на горловину коробки так, чтобы шлем-маска (маска) очками была обращена в одну сторону с боковым швом противогазовой коробки.

Противогаз укладывать в сумку в такой последовательности:

• уложить противогазную коробку боковым швом к перегородке сумки;

• сложить шлем-маску, для чего взять одной ручкой за очки, другой рукой перегнуть шлем-маску вдоль и закрыть одно стекло, а затем перегнуть шлем-маску поперек, закрыв другое стекло;

• вложи и, в сумку соединительную трубку и сложенную шлем-маску клапанной коробкой вши рядом с респиратором.

Для проверки противогаза ни герметичность, в целом необходимо надеть шлем-маску (миску), вынуть коробку из сумки, закрыть отверстие в дне коробки резиновой пробкой (рукой) и сделать глубокий вдох. Если при этом воздух под лицевую часть не проходит, то противогаз исправен; если воздух проходит, то противогаз неисправен. В последнем случае внешним осмотром следует определить неисправность и устранить ее или заменить противогаз.

156

Для предохранения стекол от запотевания и замерзания используются незапотевающие пленки или специальный «карандаш».

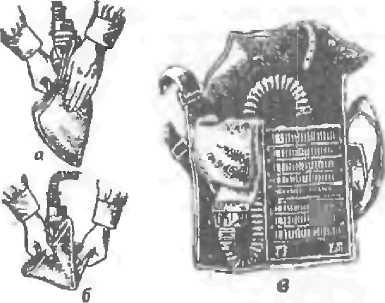

Рисунок 6.6 - Скла­дывание шлем-маски фильтрующего проти­вогаза.

На очковые обоймы лицевых частей ШМ-41 и ШМ-41М при темпе­ратуре воздуха ниже - 10С кроме того, надеваются утеплительные манжеты. В лицевых частях ШМ-1 при температуре ниже 0 С вставляют вторые стекла.

Противогаз носится в трех положениях: походное, наготове и боевое положение.

Чтобы привести противогаз в «походное» положение, необходимо:

• надеть сумку с противогазом через правое плечо так, чтобы она находилась на левом боку и клапан ее был обращен от себя;

• подогнать с помощью передвижной пряжки длину лямки так, чтобы верхний край сумки был на уровне поясного ремня;

отстегнуть клапан противогазовой сумки;

- вынуть шлем-маску и проверить состояние стекол очков и выдыхательных клапанов, а также положение деревянных вкладышей на дне противогазовой сумки;

- грязные стекла очков протереть, потерявшие прозрачность не- заготевающие пленки заменить или натереть стекло очков специальным «карандашом;

- сложить и уложить шлем-маску в сумку, застегнуть клапан противогазной сумки;

сдвинуть противогаз немного назад, чтобы при ходьбе он не мешал движению руки; при необходимости противогаз может быть закреплен на туловище с помощью тесьмы.

Положение «наготове - при угрозе ядерного, химического нападения противника по команде «средства защиты готовь». При переводе противогаза в положении «наготове» необходимо расстегнуть клапан противогазной сумки

157

закрепить противогаз на_туловище, ослабить подбородочный ремень или развязать тесемки головного убора.

В «боевое» положение противогаз переводится по команде «ГАЗЫ», по сигналу оповещения о радиационном, химическом и бактериальном заражении или самостоятельно при обнаружении признаков заражения воздуха.

Для перевода противогаза в «боевое» положение необходимо:

- задержать дыхание закрыть глаза, взять оружие «на ремень» (положить на землю, зажать между ног или поставить у опоры);

- снять головной убор, а при опущенном подбородочном ремне откинуть головной убор назад;

- вынуть шлем-маску, взять ее обеими руками за утолщенные края у нижней части шлем-маски гак, чтобы большие пальцы были снаружи, а остальные внутри ее;

- приложить нижнюю часть шлем-маски иод подбородок и резким движением рук вверх и назад натянуть шлем-маску на голову так, чтобы не было складок, а очки пришлись против глаз;

- устранить перекос и складки, если они образовались при надевании шлем- маски (маски), сделать полный выдох, открыть глаза и возобновить дыхание;

- надеть головной убор, закрепить противогаз на туловище, если это не было сделано ранее.

Надевать шлем-маску можно и другими приемами, но их применение должно обеспечить защиту личного состава от поражения, быстрое надевание и сохранность лицевой части противогаза.

Надевание противогаза на раненого или поряженного

Надевающий противогаз становится на колени или садится у головы пораженного (раненого) лицом к его затылку, голову раненого кладет себе на колени, обеими руками берет шлем-маску пострадавшего за края подбородочной части так, чтобы большие пальцы рук были снаружи, а остальные внутри, надевает шлем-маску сначала на подбородок, затем натягивает на голову пострадавшего

Чтем надевает головной убор и закрепляет сумку противогаза на туловище пострадавшего, чтобы соединительная трубка была вытянута и нигде не зажата Подогнем противника противогаз надевают в положении лежа, когда пострадавший лежит на спине или на животе.

Пользование противогазом при переправе водных преград • При подготовке к переправе вплавь при отсутствии в воздухе

отравляющих, радиоактивных веществ и бактериальных средств следует закрыть пробкой отверстие в дне противогазовой коробки, перегнуть вдвое соединительную трубку перевязать ее. Герметизация противогазовой коробки со стороны горловины может быть осуществлена с помощью круглой

158

прокладки из непромокаемого материала, которая вкладывается между клапанной коробкой и соединительной трубкой.

• При преодолении водных преград вплавь в условиях зараженного воздуха противогазовая, коробка должна находиться вне воды: ее следует привязать вместе с сумкой к затылочной части головы отверстием в дне коробки вверх или держать в руке.

Проверки противогаза в помещении с ОВ («газоокуривание»)

Противогазы должны периодически проверяться в помещении (в палатке) с ОВ, чтобы быть уверенным, что противогаз исправен, правильно подобран и не пропускает ОВ. В качестве ОВ используется хлорпикрин. Желательно проводить двукратную проверку сначала при концентрации хлорпикрина 0,85 мг/л, затем при концентрации 8,5 мг/л. Перед входом в палатку личный состав проверяет исправность противогазов и правильность ввертывания накидной и ввинтной гаек соединительной трубки. Затем надевают противогазы и по 10-15 человек заходят в палатку, где находятся в течении 5-10 мин, проделывая наклоны, повороты головы и приседания. Противогаз считается исправным, если не ощущается раздражения глаз и запаха ОВ. Если противогаз пропускает ОВ, то надо заменить противогаз.

Пользование поврежденным противогазом

При повреждении противогаза в условиях зараженного воздуха необходимо до получения исправного противогаза уметь пользоваться поврежденным. При незначительном порыве шлем-маски (маски) следует плотно зажать пальцами порванное место или прижать его ладонью к лицу.

• При большом порыве шлем-маски (маски), разбитых стеклах очков или при повреждении выдыхательных клапанов необходимо:

• задержать дыхание, закрыть глаза и снять шлем-маску (маску);

• ввинтную гайку соединительной трубки взять в рот, зажать нос и дышать через рот, глаза не открывать.

• При повреждении соединительной трубки следует задержать дыхание, закрыть глаза, отвинтить соединительную трубку и привинтить противогазовую коробку непосредственно к клапанной коробке, сделать выдох, открыть глаза и возобновить дыхание, придерживая рукой противогазовую коробку При пробоинах (проколах) в противогазовой коробке надо замазать пробоину (прокол) глиной, землей, хлебным мякишем.

Для замены поврежденного противогаза па исправный необходимо:

• подготовить исправный противогаз к быстрому надеванию (расстегнуть клапан противогазной сумки, вынуть резиновую пробку из дна коробки, вынуть шлем-маску или маску) и снять головной убор;

• задержать дыхание, закрыть глаза, снять шлем-маску (маску) поврежденного противогаза;

159

• надеть шлем-маску (миску) исправного противогаза, сделать выдох, открыть таза и возобновить дыхание;

• вложить коробку исправного противогаза в свою сумку, а поврежденный противогаз вложить о сумку, в которой был доставлен исправный противогаз.

Физиологическая оценка фильтрующего противогаза При работе в противогазе необходимо учитывать следующие разнородные влияния его на организм человека: а) влияние лицевой части;

а) влияние сопротивления дыханию со стороны противогаза: б) влияние вредного пространства;

в) Лицевая часть противогаза оказывает следующее отрицательное действие на пользователя, оказывает механическое давление на сосуды и нервы.. лица и головы, что может вызвать болевые ощущения, особенно при неправильном подборе размера ее. Наиболее сильные болевые ощущении могут быть в области надбровных дуг, где выходят веточки тройничного нерва, и по утолщенным краям шлем-маски. Кроме этого, на 40% уменьшается поле зрения, снижается слышимость. Также нарушается теплоотдача, что приводит к увеличению влажности и созданию дискомфорта в подмасочном пространстве, иногда раздражению кожи лица

б) При пользовании противогазом человек испытывает определенное сопротивление дыханию, главным образом на вдохе и частично на выдохе. Вдыхаемый воздух проходит через микропористые слои противогазовой коробки, которые препятствуют прохождению воздуха, и во время, вдоха в подмасочном пространстве создастся разрежение воздуха. Во время выдоха небольшое сопротивление создается выдыхательными клапанами и в подмасочном пространстве давление оказывается несколько повышенным.

Сопротивление дыханию зависит от статического момента, каким является качество воздухоносного пути, и от динамического фактора - от скорости движения воздуха Статическое сопротивление для общевойскового противогаза равно 20 мм. в.ст. при скорости 30 л/мин.

Динамическое сопротивление - величина переменная, зависящая от физической нагрузки человека. При очень тяжелой физической нагрузке, например, работа санитара-носильщика, сопротивление противогаза может доходить до 250 мм в. ст и выше.

Сопротивление дыханию субъективно ощущается как затруднение дыхания в противогазе. В акт дыхания включается вспомогательная мускулатура и затрудняется сердечная деятельность. Известно, что в грудной полости всегда

'

давление ниже атмосферного на 60-120 мм в.ст. Это отрицательное внутрнгруд-ное давление способствует притоку крови по венам к сердцу. При дыхании в противогазе величина отрицательного внутригрудного давления увеличивается на величину сопротивления противогаза. Таким образом, общее сопротивление дыханию будет составлять 300-400 мм в.ст. При таком большом сопротивлении в грудной полости создастся большое отрицательное давление, которое скажется на работе сердца. В таких случаях диастола будет облегченна вследствии большого притока крови по полым векам, а систола затруднена. Это обстоятельство приводит к застою крови в малом круге кровообращения и в портальной системе, а при тяжёлой физической нагрузке может привести к расширению правого желудочка и предсердия. Отрицательное влияние сопротивления дыханию в меньшей степени сказывается при ритмичном глубоком дыхании,

в) При надевании противогаза не вся лицевая часть плотно прилегает к лицу, а остается некоторое свободное пространство между лицом, и лицевой частью противогаза объемом 50-250 смЗ которое обозначают как вредное. Кроме того вредным физиологическим пространством называется система воздухоносных путей, начиная от наружных носовых ходов и до легочных альвеол включительно, заполненная воздухом, не участвующем в газообмене, которое составляет 100-150 см3 Таким образом, при пользовании фильтрующим противогазом объем вредного пространства в среднем составляет 300 см3 Концентрация СО, в этом объеме выдыхаемого воздуха 4%. При объеме вдыхаемого воздуха 600 мл, что соответствует спокойному дыханию, только 300 мл атмосферного воздуха с концентрацией 0,03% СО2 будет участвовать в газообмене, а остальные 300 мл - воздух вредного пространства Таким образом, концентрация СО₂ в общем объеме вдыхаемого воздуха будет около 2% Большой процент СО_г вызывает раздражение дыхательного центра, что приводит к увеличению объема вентиляции Учащение дыхания приводит, соответственно к увеличению сопротивления дыханию, т.е. создается замкнутый круг, где эти два фактора взаимно отягощают друг друга Это так называемое, сочетанное воздействие сопротивления дыханию и вредного пространства противогаза. Для компенсации влияния вредного пространства следует дышать в противогазе глубже и реже. Наоборот, нерационально частое поверхностное дыхание, даже при увеличении объема дыхания, не может обеспечить достаточной альвеолярной вентиляции (происходит только усиление вентиляции вредного пространства). При тяжелой физической нагрузки дыхание должно быть более частым и глубоким

160

161

Сопротивление дыханию и вредное пространство действуют на организм совместно, но и покос более существенное значение имеет вредное пространство, а при тяжелой физическом нагрузке - сопротивление дыханию

СХЕМА

комбинированного воздействия сопротивления и вредного пространства фильтрующего противогаза на

Сочетанное воздействие сопротивления дыханию к вредного пространств

При дыхании в противогазе сопротивление и вредное пространство воздействуют на организм одновременно. Значение этого суммарного воздействия определяется функциональным состоянием сердечно-сосудистой и дыхательной системы данною индивидуума.

• В условиях, когда человек не утомлен, когда силы его сердца и дыхательного аппарата не истощены, сочетанное воздействие сопротивления дыханию и вредного пространства сводится к следующему:сопротивление дыханию приводит к дополнительной механической нагрузке на сердечную и дыхательные: мышцы, несколько учащает дыхание и удлиняет фазу вдоха.

Учащение дыхания соответственно уменьшает глубину его и тем несколько усиливает воздействие вредного пространства. Последнее в свою очередь несколько увеличивает объем вентиляции и тем способствует возрастанию сопротивления Получается порочный круг. Однако поскольку в этот период компенсаторные силы организма справляются с подобной нагрузкой, то каких-либо значительных отклонений в самочувствии человека не отмечаемся, он сохраняет полную работоспособность. Это - стадия компенсации. Гак продолжается до тех пор пока не наступит утомление сердив или дыхательного аппарата

162

Когда функциональная способность одной из: систем делается недостаточной, нарушается работа и другой системы: газообмен расстраивается и человек быстро выходит из строя

"При первичном утомлении сердца кровообращение ослабляется и возникает кислородное голодание ( циркуляторная гипоксия) В силу неполною выделения избытка углекислоты и недостатка кислорода наступает одышка -дыхательный аппарат (в частности, дыхательная мускулатура) еще продолжает сохранять свою мощность. Но это усиление вентиляции не дает полезною эффекта, т.к. причина гипоксии лежит в недостаточном кровоснабжении органов и тканей Повышенная вентиляции влечет соответствующее возрас-тание сопротивления дыханию, которое окончательно истощает уже ослабевшее сердце и приводит к утомлению дыхательной системы. В результате наступает полное расстройство газообмена {и циркуляторного и легочного происхождения) - нарушение боеспособности.

• При первичном проявлении недостаточности дыхательной функции прежде всего происходит нарушение легочной вентиляции. Дыхание делается аритмичным учащенным и поверхностным Объем вентиляции определенно уменьшается. В результате наступает недостаточная артериализация крови. Это состояние усугубляется вредным пространством.

Деятельность сердца при лом очень сильно страдает, т к. аритмичное, учащенное дыхание крайне се затрудняет, а сама сердечная мышца начинает страдать от недостатка кислорода. В результате наступает полное нарушение газообмена со всеми его последствиями. Это стадия декомпенсации

Организация противогазовой тренировки и противопоказания к пользованию противогазом.

Из вышеизложенного очевидно значение правильной организации противогазовой тренировки, целью которой является обучение тренируемых правильному пользованию противогазом и приспособление организма к выполнению боевых задач в условиях отрицательного влияния противогаза. 'Тренировки организуется по принципу постепенного усложнения условии тренировки, постепенного увеличения времени пребывания В противогазе и физической нагрузки для того, чтобы укрепить дыхательную и сердечную мускулатуру и выработать правильное дыхание.

Обычно тренировку начинают с обучения правилам пользования и 15-ЗО-мннупюго пребывания в спокойном состоянии. Со 2-3 дня увеличивают время пребывания и противогазе и включает легкую нагрузку (ходьбу легкий короткий бег, приседания). Постепенно увеличивается время пребывания и усевается нагрузка (ходьба, марш бег. перенос тяжестей, рытье окопов, стрельба и т.д.).

163

Задачи медицинской службы по обеспечению контроля за ходом противогазовой тренировки состоят в следующем: не допускать к тренировкам лиц с заболеванием сердечно-сосудистой системы, острыми заболеваниями дыхательной системы, кожными заболеваниями лица, а также контроль за режимом проведения тренировок

Относи цельные и абсолютные противопоказания к пользованию

общевойсковым фильтрующим противогазом Медицинская сортировка

раненых и больных по возможности использования им

В зависимости от состояния организма у раненых и больных могут быть противопоказания к противогазовой тренировке и вообще к пользованию им. Эти противопоказания принято делить на абсолютные и относительные.

• К абсолютным противопоказаниям относятся тяжелые и очень тяжелые ранения, заболевания и поражения, при которых надевание противогаза противопоказано, т.к. может вызвать резкое ухудшение состояния больного, например: коматозное состояние, тяжелый шок, коллапс, отек легких, проникающее ранение груд» инфаркт миокарда, инсульт, декомпенсация сердца, уремия и т.д. Для этих людей на медицинских пунктах и в госпиталях должны быть специальные убежища (или к противогазу присоединять ки­ слородный ингалятор),

• К относительным противопоказаниям относятся такие ранения и заболевания, при которых необходимо запретить или резко ограничить противогазовую тренировку, но в отравленной атмосфере можно и необходимо надевать противогаз для спасения жизни. Эти противопоказания могут быть

постоянными хронических заболеваниях сердца, легких и других органов и систем или временными при кратковременных острых заболеваниях и ране­ниях, средней и легкой степени (бронхиты, пиодермия лица, ангины. травмы и т.д.).

В боевых условиях на медпунктах и в госпиталях должна проводиться сортировка раненых и больных по способности пользования противогазом на четыре группы

I Тяжелораненые и больные с абсолютными противопоказаниями к надеванию противогаза, которые в, условиях заражения атмосферы должны помещаться в убежища (или загерметизированные машины). 2. Раненые и больные средней и легкой степени, способные пользоваться противогазом в состоянии покой.

3. Раненые и больные, нуждающиеся в помощи перепиши или легкораненых при надевании противогаза (раненые в руку и т.д.).

4. Раненые в голову, нуждающиеся в шлепаний противогаза со специальным шлемом для раненых в голову (ШР).

164

Мри отсутствии убежищ в очаге химического заражения противогаз надевают всем пораженным, но при возможности иногда используют кислородные ингаляторы (КИ-ЗМ, И-2).

Противогаз для раненых и голову (ШР)

Представляет собой резиновый мешок, в корпус которого вмонтированы очки, обтекатели, вдыхательный и выдыхательный клапаны и наглухо закреплена гофрированная трубка. 11а боковых стенках шлема имеются три пары тесемок, которые завязываются на затылочной части головы дня уменьшения вредного пространства К нижней части шлема приклеен обтюратор в виде воротничка с металлическим крючком и петлей для герметизации вокруг шеи после надевания фильтрующего противогаза.

Гопкалитовый патрон

Гопкалитовый патрон служит для защиты органов дыхания от окиси углерода (угарного газа). Представляет собой цилиндрическую коробку из жести, снаряженную слоями осушителя- смеси гироскопических веществ (хлористого кальция и силикагеля), которые поглотают из воздуха пары влаги и предохраняют гопкалит от порчи (превращения в гидраты окислен марганца и меди), и слоя гопкалита предоставляющего смесь двуокиси марганца(МнО2 -60%) и окиси меди (СuО - 40%). Гопкалит является катализатором, обеспечивающим окисление окиси углерода в менее токсичный углекислый газ за счет кислорода воздуха

2С0 +О+катализатор ->2СО„ На крышках патрона имеются две навинтованные горловиной внутренняя, для соединения с противогазовой коробкой, наружная шля соединения с лицевой частью противогаза

На каждом гопкалитвом патроне указывается его первоначальная масса (750-800 г). Гопкалитовый патрон считается использованным, если он находился в работе 80-90 мин или если нес его выше на 20 г указанного на коробке.

Гопкалитовые патроны, выданные в пользование, храни юн с плотно навернутыми колпачками в ввернутыми пробками в специально отведенном сухом месте и систематически подвергаются осмотру.

При внешнем осмотре необходимо обращать особое внимание: на наличие но патроне маркировки (особенно веса патрона); на состояние сварных и закатных швов; на плотное завертывание колпачка и пробки; - «а отсутствие помятостей и ржавчины на патроне;

на изменение веса патрона;

При температуре воздуха, приближающей к нулю защитной действие гопкалита снижается, а при температуре 10-15 С и ниже защитное действие гопкалита прекращается

165 _

При подготовке гонкалитошго патрона к действию необходимо:

• отвернуть колпачок и вывернуть пробку из гопкалитов ого патрона; вынуть из сумки противогазовую коробку, отвинтить соедннлтечьную трубку от противогазовой коробки и нави»гить накидную I айку трубки на наружную горловину патрона;

• привинтш ь нротшк» аховую коробку к гопьдлитовому патрону и положи п> коробку с патроном обрати в сумку

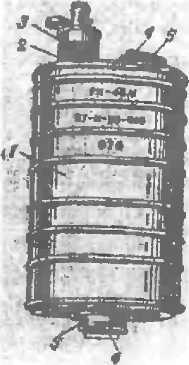

1*исуиок6.7- Гонкалитовын патрон / - .-опкешит,

3. - осуишпть.

4. - наружная ^орлоиипа,

5. - внутренняя горловина

Для ллциты только ог окиси у1лерода можно и не присоединять протниш азовую коробку к гонкалитовому штрону. В з юм случае Гонкллнтовыи патрон, присоединенный к лицевой част, вкладывают в отделение протиногниой сумки, предназначенное для лицевой части, приняв меры для предел кращения перекрывания входного отверстия патрона материалом сумки.

Респираторы

1'сспирлторы применяются для ищпгы оричнов дыхания от г^ноактнниой и грунтовой пыли и при Д1-НС1ВПЯХ во вторичном облаке оасторил11т1\7шюлоп1ческих)фсдс|Ои^мып сосган надеиаег респираторы писишстуипоиещснляшш но команде командира подразделения «Респиратор НАДЕТЬ»

В качестве рееппраюра в поисках ыО1>г быи, мспюнЛонапы респиратор Р-2 и респиратор РМ (только в ВМФ).

|'еспирлор р-2 прсдс1ашяет собой филырующую полумаску, снабженную дн>мя ндыайтсяьными клапанами, одним ныдыхагсльиым клапаном с иредолр шигельным экраном оголовьем, состоящим из аки. \ нчнмх и перле гее нплощпчея ппжмйк¹. и носовым ижимом.

Хранится респиратор » звкрыгом с помощью кольца нолиэтленоввм пакете Иэгогавлипшотся респираторы Р-2 трех рашеров. Ниружная часть полумаски изготовлена из полиуретана (пористого синтетического материала), а инутренняя из тонко» воздухонепроницаемой пленки, в которую вмонтированы вдыхательные клапаны Между пшиурешюм и пленкой расположен фильтр ич полимерных вкдршн. Ппи вдохе вочд>х проходит через всю наружную поверхность полыуретли и фильтр, очищается от пыли и через вдыхательные клапаны попадает в органы дыхании. При выдохе во «дух выхолит наружу через выдыхательный клапан.

Измерение, мм	Требуемый размер респиратора
до 109	1
от ПОдо 119	2
120 и более	3

Рисунок 6.8 -Определение требуемою размера респиратора Р-2

Подбор реепчратора осуществляется но размерам, которые опраделяюгся но результатам измерения иысоты лиев (рассгояние между точкой наибольшего ушубления переносья и самой низкой точкой подбородка).

После подбора респиратора производится его примерка и проверка плотности прилегания полумаски.

Для примерки респиратора псобходиуо:

• вынул, респиратор из пакета и проверить его исправность;

• надеть полумаску на лицо так. чтобы подбородок и нос рашестнлись внутри нее, одна нерлстш ивающаяся тесьма оголовья располагалась бы на геменнойча1:тиголоиы,а другая- назатьыочной, при необходимое!и с помощью пряжек отрегулировать длину зластичных тесемок, для чего необходимо снять полумаску и снова падс1 ь,

• прижать концы носового зажима к носу.

При налегании респиратора не следует сильно прижимать полумаску к лицу и сильно обжимать носопой зажим.

Для проверки плотное™ прилегания надетоп полумаски к липу необходимо ладонью руки плотно закрьпь отверстие предохрани гелыюго экрана выдыхательного клапана п сдечать легкий выдох. Если при тгом по линии приле! аиия респиратора к лицу ипздух не выхоли г, а лишь несколько раздувает полумаску, ресшршор надет гермет ично если ч) нетнуется, ч го воздух

167

проходит в области крыльев носа, то надо плот нее прижать к носу концы носо­вого «жима. Пели герметично надеть респиратор не удается, необходимо его заменил ь респиратором другого размерп.

После примерки и проверки плотности прилегания полумаски респиратор укладывается в пакет и закрывается с помощью кольца. В таком виде респиратор хранится в отделении противогазной сумки под лицевой частью противогаза.

Рнсуиок 6.9 -

РеспираторР-2

— Респиратор РМ (РМ-1 и РМ-2) используются в ВМФ для защиты от радиоактивных паров и аэрозолей. Он представляет собой полумаску с оголовьем, на которой вмонтированы фильтрующая коробка с вдыхательным клапаном, выдыхательный клапан и переговорное устройство.

— Респиратор «Лепесток»- ШБ-1 изготовлен из специального материала, обладающего высокими фильтрующим» свойствами (материал типа фильтра Пепряновл).

В качестве] подручных средств'зашиты органов дыхания от РВ и ВС могут быть нспольл>ваны вагно-марлевыс повязки на рот и нос и противопылшая ткаиешя млека (ПТМ-1), которая изготовляется из пористых материалов (бязи, байки хлопчатобумажного сукна или ткани с начесом).

^ Изолирующие противогазы

Изолирующие противогазы (ИП-4, ИП-5, ИП-46, ИП-46 М) полностью изолируют органы дыхания от окружающего воздуха.

Все изолирующие противогазы по способам подачи кислорода Делятся на 2 группы.

а) лиевмнтогены

б) гшевмвтофоры

• Пневматогены - те противогазы, у которых кислород получается в результате химического взаимодействия между выдыхаемым воздухом и химическим наполнителем противогаза (ИП-4, ИП-46, ИП-46М, ИП-5). • Пнсвматофыры - эго прогииога ы у которых кислород, необходимый для дыхания, находится в кисюроцных баллонах (КИП-5.ИПСА). Изолирующие противогазы применяются в следующих случаях:

• когда фильтрующи» противогаз может оказаться несостоятельным, например, при различною рода авариях, в результате которых создаются чреюычаино высокие концентрации ОВ что можег принести к «проскоку» ОВ через коробку противогаза;

• при недостатке кислорода в воздухе;

168

Рнс>нок 6.10 - Общий иид изолирующего противо! аза ИП-46 с раскрытой сумкой.

- при наличии в воздухе веществ, которые не ззлержннаюгея общевойсковым противогазом;

- при подводных кратковременных работал (И! 1-46М. ЦП-5). Изолирующие противогазы ИП-4 и ИП-46 исполыуклея только на суше

и на кордмях, а изолирующий противогаз ИП-46М, ИП-5 - для обеспечения выход Л из затопленного танка глубиной до 6-7 м

Изолирующие противогазы сосюят из следующих основных узлов: лицевой части, регенеративного нитрона, дыхательного метка, дюралюминиевого, корлуса - сумки. Кроме того, в комплект каждою изолирующего противогаза входят незапотевакмцие пленки в коробке, с 1С-КЛЯННМС ампулы с серной кислотой (в ИП-4, и ИП-46М), специальный ключ, VгешIIIтельные манжеты (в ИГМ), утеплительный чехол (н ИИ-46М), мешок для хранения собранного протино! аза (в ИП-4). Лицевая часть служит для ■«шпини орг-анов дыхания от окружлощей среды, напраиления выдыхаемой I .полон смеси в регенеративный патрон, подведения очищенной от углеки­слого I азн и водяных паров и обогащенной кислородом газовой смеси к органам дыхамы, ат акже для защиты 1 лаз и лииа от любой вредной примеси и воздухе.

Лицевая часть изолирующих противогазов ИП-46 и ИП-46М состоит из резинового шлема с очками, угольника, соединительной трубки с ниппелем. Внутри шлема имеется обтюратор, а к угольнику ш шнурке прикреплена пробка для закрывания отверстия в угольнике.

Лицевые части дли ИП-46М дополнительно укомплектовываются загубником и иосоаым зажимом для обеспечения работы иол водой. Загубник илдепастся на кольцевой иыстун ушлышка. РсюнерлшвныП патрон служит для получения кислорода, необходимого для дыхания, а также для поглощения углекислого газа и вла1 и, содержащихся в выдыхаемой газовой смеси.

Рсп-нер-шишып гытрон наполнен надперекпсыо натрия КаД, -85^0 и ги/ииггом окиси клш.иня - Са(ОП), -15%. Кислород нсобходнмыЛ для дыхания, получайся в резулыле вшшодсиСгвкч С(Л н Н_ЪО ныдычаемого воздуха и М

16*)

, + 4С0, 41ЧаС0, + 20, + тесто;

2Ыа О, + 2Н₃О

30,+ тепло;

I идрат окиси кальция прсдшиначси для того, чтобы препятствовать епцммшю основной млеем и по1 лощению СО,.

Рстшрлпшиыи пл-рон состоит га корпуса, двух крышек и пускового приспособления На верхней крышке патрона имеются штуцер и гнездо ниппеля. Гнездо ниппеля предназначено для соединения с лицевой частью, штуцер - для установки в непо гайки пускового приспособления. В нижней крышке имеется второе гнездо ниппеля для присоединения патрона к дыхательному мешку

Пусковое приспособление служит для обеспечения дыхания в первые минуты после надешшия противогаза, и для приведения в действие регенеративного патрона пугем нагревания его верхней части. Оно состоит из пускового брикета с кнелородосодержащим веществом, ампулы с серной кислотой и устройства для разбивания ампулы Пусковой брикет хранится в металлическом или пластмассовом футляре. Перед надеванием противогаза пусковой брикет помещают в гнездо регенеративного патрона ИП-46 и ИП-45М, над ним кладут ампулу с кислотой и закрывают накидной гайкой. При раздавливании ампулы с кислотой выделяется до 12 л кислорода и нагревается верхняя часть патрона для обеспечения реакции выделения кислорода.

Рисунок 6.11

Регенеративный патрон

/ - корпус, 2 - штуцер.

3. - крышки и пусковое приспосошение,

4. - заглушки. 5 - гнезда ниппеля.

Дыхательный мешок служит резервуаром для выдыхаемой газовой смеси и кислорода, выделяемого регенеративным патроном. Дыхательный мешок имеет ниппель для соединения с регенеративным патроном и клапан избыточного давления, который автоматически открывается для выпуска избытка газовой смеси из дыхательного мешка, с целью облегчения выдоха в случае высоко­го швлення в мешке.

В дыхательном мешке ИП-46М имеются два приспособления для дополнительней подачи кислорода в случае нехватки ею при работе под водой. Время действия регеиер.ггигшого патрона зависит от запаса кислорода в нем и физической нагрузки в покое кислорода хватает до 5 час, при легкой фи шческон нлрузке - около 3 час, при средней ншрузке -2 час, при гяжслой нлгрузке - около I час

Подготовка изолирующего противогаза к пользованию. Подготовка изолирующего противогаза к пользованию проводится под руководством командира подразделения и специалиста - химика (химического инструктора -дозиметриста, химического мастера).

11Одготовка изолирующею противогаза к пользованию включает:

• проверку комплектности;

• проверку нспрлвносги узлов протипшаза внешним осмотром и с помощью манометра;

подбор шлема и проверни гсрмешчности лицевой части;

• сборку противогаз;

• проверка герметичности собранного противогаза;

• заполнение карточки формуляра;

При внешнем осмотре противогаза необходимо проверить:

• целость сумки, исправность замков, карабинов и пряжек, прочность крепления ремней

• целость шлема и стекол очков;

• целость соединительной трубки и ее чехла (в ИГМ), прочность соединения угольника и ниппеля с соединительной трубкой и нет ли зазубрин на скосах бортиков и кольцевом выступе ниппеля;

• целость загубника, правильность его закрепления на угольник и исправность носового зажима;

• не истек ли срок годности регенеративного патрона, нет ли на нем пробоин, вмятин, ржавчины и не погнуты ли горловины;

• наличие пломб и предохранительном чеки;

• исправность клапана избыточного давления;

• целость дыхательного мешка, прочно ли присоединен клапан избыточного давления и ниппель к фланцам, нет ли зазуорнн на скосах бор гиков и кольцевом выступе ниппеля, правнлыю ли положение металлической пружины и рычага клапана избыточного давления;

• целость каркаса и прочность крепления шкладок, лямок и штырей, целость и прочность крепления с гяжмой лепты и замка;

• целоаь футляров с пусковыми брикетами и не т.тек ли срок годности брикетов;

• целость стеклянных ампул с серной кислотой;

• исправность работы клапана приспособления дополнительной подачи кислорода.

Подбор шлема изолирующего противсиаза осуществляется по размеру, который определяется измерением головы по замкнутой линии, проходящей через макушку, щеки и подбородок Измерения округляются до 0,5 см.

170

171

Требуемый размер	Величина измерений головы в см
	ДляШИП-26	Дли ШВСМ
1	до 64,0	до 63,0
2	64.5^8,5	63,5-66 5
3	69.0 и более	67,0-68,5
4	-	69,0 и более

При сборке прошвогаю исооходимо:

• присоединить регенеративный патрон к дыхательному мешку, уложить его н I иездо каркаса и закрепить,

• подиотовить к действию пусковое приспособление в ИП-46(И11-46М):

• принять меры предохранения стекол очков от запотевания и замерзания;

• присоединил, лицевую часть к регенеративному патрону.

После ирисоедниення лицевой часги застешуть сумку и произвести проверку сермегичности собранного изолирующего противогаза с помощью манометра (III1-46, ИП-4Ш).

По окончании проверки герметичное! и в противогазах И] 1-46 и ИП-4бМ отсоединить лицевую часть и вставить заглушку в I нездо ниппеля патрон*». В «ротинси-азс ИП-4 лицевая часть не отсоединяется, а отверстие патрубка Лякрынастся пробкой. Затем лицевую члегь уложить на верхнюю крышку регенерап ивного патрона (в каркас ИП-4), заполнить карточку-формуляр и положить ее нл дно сумки, закрыть сумку

Правила пользования (полирующим противогазом В походном положении изолирующий противогаз носят на левом боку или закрепляют(кладут) на отведенном для него месте в танке, па боевом посту

И 1.Д..

П положении «наготове» п «боевом» изолирующие противоглы носят на боку, на спине и на груди.

Изолирующий противогаз ИГТ-46М вкбосюм» положении носят голько 1Ш груди.

Для перевода июлируюиюго нртивог аза ИП-46 в положении «наштоис» необходимо:

• открыть клапаны сумки и вынуть лицевую часть;

• снял ь з-илушку с гнезда ниппеля верхней крышки пдтроиа и присоединить к нему лицевую часть;

• истапшь в угольник лицетш -ист резиновую пробку;

• уложить лицевую часть на патрон под верхние клапаны сумки.

Для персво/ы тонирующего против»!ла Ш1-46М в полоМелпс «Нйготопе» необходимо.

• открыть шыпаны сумкн и вынуть лицевую часть;

• снять о регенеративного патрона верхнюю злглушку; присоединить к регенеративному патрону лицевую часть:

• плотно вставить релшовую пробку в загубник;

• уложить лицевую часть под верхние клапаны сумки:

Рисунок 6.12 - Изолирующий закрыть клапаны сумки;

противогаз ИП-46 в «боевом» "^ь вечевой ремень на шею и

положении: подтянуть его так. чтобы

о-набок\>- противогаз находился как можно

б - па гр\Ои: ^{выше на Г}Р>^{ДИ и ПЛОТНО} прилегал к

6 - за апшш ^нси'

- застегнуть поясную тесьму.

Перевод изолирующих противогазов в «боевое» положение производится, как правило, в пригодной для дыхания атмосфере из положения «наготове» или из «походного».

Для перевода противогаза ИП-46 го «походного» положения в «боевое»

необходимо:

• подвинуть сумку с противогазом вперед,

• открыть клапаны сумки к вынуть лицевую часть;

• проверить присоединение регенеративного патрона к дыхательному мешку;

• снять заглушку с гне ш ниппеля верхней крышки патрона и присоединить лицевую часть;

• выдернуть чеку боны пускового приспособления;

• снять головной убор:

• надеть шлем-млест на голову;

• привести в действие пусковой брикет, для чего налипнем ладони на ооек пускового приспособления ра'шавить ампулу:

• убедиться в сраоЕтгыБ.1Ш1М пускового брнкетл.

• надеть головной убор.

• чакрыть клапаны сумки.

При переводе противогаз,! в «боевое» положение из положения «наготове» перед надеванием шлема вынуть пробку из угольника.

172

171

Для перевода в [боевое» положение противогаза ИП-46М необходимо:

- вынуть пробку из лицевой части:

■ выдернуть чеку пускового приспособления:

• надеть ш нос носовой зажим:

• надеть шлем ш голову.

• привести в действие пусковой брикет:

• убедиться в сраоатыщнни пускового брикета.

Пользование противогазом в котором не сработал пусковой брикет, опасно для жизни.

Песне перевода изолирующего противогаза в «боевое» положение на суше руководитель работ обязан лично убедиться в срабатывании пускового брикета и исправном действии противогаза наблюдением в течение 3-5 мин. за работой противогаза н состоянием личного состава. Погружение в воду (затопление тонка) можно начинать только после проверки исправного действия противогаза ИП-16М в течение 1-5 мин При погружении в противогазе под воду необходимо делать глотательные движения, не выпуская при этом изо рта загубник. Под водой следует находиться в вертикальном положении, немного нагнувшись вперед. В случае нехкггки на вдох объема га ювой смеси при работе в веще привести в действие одно и 1 приспособлений тля дополнительной подачи кислороди. При повторной нехватке на вдох газовой смеси приводится в действие второе приспособление

При определении срока окончания работы в изолирующем противогазе следует учитывать вреш. необходимое для выхода личного состава нз опасного района или для получения лапасныч регенеративных патронов и замены отработанпы\.

Признаками окончания работы регенерэтивного патрона являются: -слабое наполнение дыхательного мешка:

• невозможность осуществления полного вдоха при выполнении работы с прежней интенсивностью:

• плохое самочувствие {головная боль, головокружение, тошнота и д.р.). Работать в противогазе до полной отработки регенеративного патрона не рекомендуется.

Фи шашгичеекпи пцешеа шатру ющинцилпвогазов Фтнологическая оценка шалмрцощего противогаза тоже оценивается

по трем показателям:

• влклние лицевой части:

• вредное пространство, -сопротивление чыханию.

Влияние лицевой части аналогично влиянию маски фильтрующего
