9. Расчёт системы двигателя

_{Расчёт системы жидкостного охлаждения}

_{При номинальной мощности Ne=246 кВт ёмкость системы охлаждения}

_{Vохл в дм}³ _{выбираем из диапазона значений:}

_{Vохл=(0,18…0,24) ∙ Ne;}

_{Принимаем Vохл=94дм}³

_{Жидкостный насос}

_{Принимаем:}

_{- количество теплоты отводимой охлаждающей жидкостью от двигателя}

_{- средняя теплоёмкость жидкости сж= 4187Дж/(кг*К)}

_{- средняя плотность жидкости ρж= 1000 кг/м}³

_{- температурный перепад жидкости в радиаторе ∆Тж=10 К.}

_{Циркуляционный расход жидкости в системе охлаждения двигателя Gж в м}²_/с;

_{Принимаем коэффициент подачи насоса ηн=0,85}

_{Расчётная производительность насоса}

_{Принимаем механический КПД насоса ηм =0,9}

_{Принимаем гидравлический КПД насоса ηh=0,65}

_{Мощность потребляемая жидкостным насосом}

_{Жидкостный радиатор}

_{Принимаем:}

_{- средняя теплоёмкость воздуха свозд= 1000Дж/(кг*К)}

_{- температурный перепад воздуха в радиаторе ∆Твозд=25 К.}

_{- температура воздуха перед в радиатором Твозд.вх=313 К.}

СХиММ КР.РД.000.000.009

Изм.

Лист

№ Документа

Подпись

Дата

Разработал.

Толкачёв О.В

Расчёт системы двигателя

Литер

Лист

Листов

Проверил

Морозов О.А.

У

1

2

Рецензент

ТГСХА гр.522

Н Контр

Утвердил

32.

- количество теплоты, отводимой от двигателя через охлаждающую жидкость к окружающему воздуху Q_возд= Q_охл=270600 Дж/с

Количество воздуха проходящего через радиатор

_{Массовый расход жидкости, проходящей через радиатор}

Средняя температура охлаждающего воздуха проходящего через радиатор

Средняя температура жидкости в радиаторе

Коэффициент теплопередачи радиатора принимаем К=160 Вт/(м²∙К)

Поверхность охлаждения радиатора

Вентилятор

Принимаем :

-напор создаваемый вентилятором ∆р_mр=760 Па,

- скорость воздуха перед фронтом радиатора ω_возд=20 м/с

Фронтовая поверхность радиатора

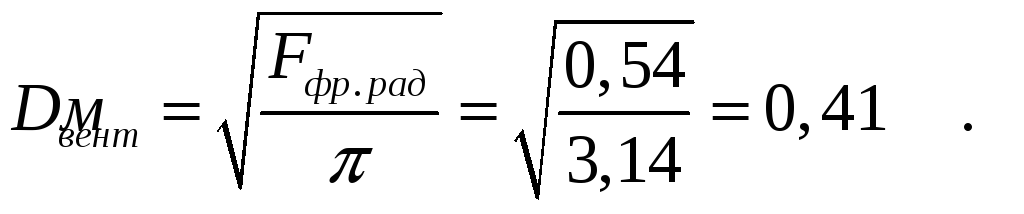

_{Диаметр радиатора}
