ПРОМЫШЛЕННЫЙ КАТАЛОГ

27.81.06-02

£

Я.

ОБЩИЕ СВЕДЕНИЯ

Универсальные передвижные вентиляционные установки типа УПВУ предназначены для удале­ния загрязненного (или нагнетания чистого) воз­духа и других невзрывоопасных газовых смесей из помещений и труднодоступных мест при проведе­нии сварочных работ, а также при работах в поме­щениях без систем вентиляции: чистке и ремонте емкостей, колодцев, туннелей и т.п.

Структура условного обозначения

УПВУ:

У — универсальная; П — передвижная; В — вентиляционная; У — установка.

Условия эксплуатации:

климатическое исполнение и категория разме­щения У 2 по ГОСТ 15150-69;

температура перемещаемых газов не должна превышать 80 °С, их агрессивность по отноше­нию к углеродистым сталям должна быть не выше агрессивности воздуха при отсутствии в газах лип­ких и волокнистых веществ;

содержание пыли и других твердых примесей в пе­ремещаемой среде не должно превышать 100 мг/м³.

Установки соответствуют техническим требо­ваниям УПВУ 25.000 СБ.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Производительность, м'/ч	1000-2700
Установленная мощность, кВт	1,1; 2,2; 3; 4
Длина гибкого воздуховода, м	3; 5; 10;15; 20; 30
Уровень шума, дБ	80
Номинальное напряжение, В	380, (220)
Частота сети, Гц	50
Среднее квадратичное значение
виброскорости, мм/с, не более	6,3
Масса, кг, не более	25; 45; 50
Габаритные размеры, мм, не более:
длина	640
ширина	420
высота	720

Типоразмерный ряд выпускаемых передвиж­ных вентиляционных установок УПВУ приве­ден в таблице.

Наимено­вание	Расход воздуха,	Длина воздухово­да, мм	Диаметр воздухово­да, мм	Мощность электродви­гателя, кВт	Масса, кг
УПВУЗ	1300	3	160	1,1	25
УПВУ 5	2700	5	200	3,0	50
УПВУ 10	1000	10	160	2,2	45
УПВУ 10-2	2500	10	200	3,0	50
УПВУ 15	2200	15	200	3,0	50
УПВУ20	2000	20	200	3,0	50
УПВУ30	1600	30	200	3,0	50

Средний ресурс до капитального ремонта не менее 23 000 ч при годовом фонде рабочего времени 4000 ч. Наработка на отказ не менее 10 000 ч. Средний срок службы - 10 лет.

Гарантийный срок - 1 год со дня отгрузки установки изготовителем.

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Установки типа УПВУ состоят из: вентилято­ра, пульта управления, гибкого воздуховода и воз­духозаборника. Вентилятор и пульт управления установлены на раме, к которой крепятся коле­са, стояночные упоры, ручка для перемещения установки. Вентилятор приводится во вращение электродвигателем.

Установка может работать в двух режимах: всасывание и нагнетание.

При работе в режиме всасывания загрязнен­ный воздух и газы через воздухозаборник и гиб­кий воздуховод отводятся от рабочего места. Для этого гибкий воздуховод присоединяется к вход­ному патрубку установки.

При работе установки в режиме нагнетания чи­стый воздух подается в рабочую зону с помощью гибкого воздуховода, присоединенного к выход­ному патрубку установки.

© ИНФОРМЭЛЕКТРО, 2002

Глава 1

СОСТАВ, КЛАССИФИКАЦИЯ И НАЗНАЧЕНИЕ ВЕНТИЛЯЦИОННЫХ УСТАНОВОК

•

1.1. СОСТАВ И КЛАССИФИКАЦИЯ Преимущество установок с естествен-

ВЕНТИЛЯЦИОННЫХ УСТАНОВОК ным побудителем состоит в том, что их

эксплуатация не связана с необходимо-

Каждая вентиляционная (аспираци- стью затрат энергии, так как они ис- онная) установка состоит из следую- пользуют даровую энергию, например щих пяти частей: ветра. Недостатки этих установок — вентилируемых (аспириру- непостоянство эффективности, низкий емых) объектов (машины, аппара- расход воздуха и малая величина разви­ ты, механизмы, бункеры, силосы и дру- ваемых давлений, гие устройства), в которых выделяются Дефлектор (рис. 2) отсасывает воз- теплота, пыль и другие примеси; дух из помещения через воздуховод 3 воздуховодов, предназначенных благодаря создаваемой ветром разности для перемещения воздуха в нужном на- давлений. При обдувании ветром ци- правлении с заданной скоростью; линдра 1 давление р внутри него стано- пылеуловителей для очистки вится меньше атмосферного р_я в ре- аспирационного воздуха от пыли (цик- зультате утечки воздуха через кромки лоны, фильтры и т. п.); цилиндра / с подветренной стороны на побудителя (вентилятора, деф- дуге ВБГ, где образуется область пони- лектора) для сообщения энергии воз- женного давления. Кроме того, проис- душному потоку; ходит срыв частиц воздуха с верхней и

вспомогательного обору- нижней кромок АБцилиндра /.

д о в а н и я (рециркуляционного аппа- По названным причинам внутри ци-

рата, теплообменника, калорифера, линдра 1 создается разрежение и через

кондиционера, клапанов, контрольно- диффузор 2 и воздуховод 3 происходит

измерительных приборов и др.). подсос воздуха из вентилируемого

Совокупность всех этих частей на- объекта (например, из помещения)

зывают вентиляционной (аспирацион- внутрь цилиндра,

ной) установкой, или вентиляционной Объемный расход воздуха Q (м³/с),

системой, или вентиляционной (аспи- который может отсосать дефлектор,

рационной) сетью.

Классификация вентиляционных v¹)

установок ПО наиболее характерным где D— диаметр воздуховода, к которому присо-

шести Признакам показана на схеме единяется дефлектор, м; v-скорость воздуха в

/ . ч ^г воздуховоде, м/с;vзависит от скорости ветра

фИС. I). v-(м/с); обычноv= 0,4v_B.

По первому признаку — виду побуди­ теля — вентиляционные установки бы- Давление, развиваемое дефлектором вают двух типов: с естественным и ме- р_деф (Па), зависит от динамического ханическим побудителем. В качестве давления ветра и от конструкции деф- естественного побудителя используют лектора, ветер с применением дефлекторов, или Обычно разность давлений и температур, или

кинетическую энергию движущихся (2) объектов. Механическими побудителя­ ми в установках служат вентиляторы. _{где р} _ плотность воздуха, кг/м³.

7

Рис. 2. Схема дефлектора:

/—цилиндр; 2 —диффузор;.?—воздуховод

Дефлекторы различных типов пока­заны на рис. 3.

Из-за непостоянства эффективности работы дефлекторов, зависящей от ско­рости ветра, а также вследствие низко­го расхода воздуха и небольшого разви­ваемого давления в промышленности применяют преимущественно вентиля­ционные установки с механическими побудителями — вентиляторами.

По второму признаку классифика­ции—способу вентилирования объек­тов вентиляционные установки бывают трех типов: открытые, закрытые и ком­бинированныеВ открытых установках (рис. 4) воз­дух перемещают от вентилируемых объектов /, которые выделяют вредные примеси, к вентилятору 2 через рабочее помещение 3 без воздуховодов. Откры­тые установки в зерноперерабатываю-щих предприятиях не применяют.

В закрытых установках (рис. 5, 6 и 7) воздух от вентилируемых (аспирируе-мых) объектов 1 перемещают по возду­ховодам.

В комбинированных установках часть объектов аспирируют закрытым способом, а часть — открытым.

Преимущество открытых вентиля­ционных установок состоит в отсут­ствии воздуховодов в помещении, а не­достаток — в необходимости переме­щать повышенные расходы воздуха по рабочим помещениям, так как при уда­лении пыли или газов от оборудования в рабочем помещении нельзя допускать создания повышенных концентраций, превышающих предельно допустимые (ПДК).

Поэтому на промышленных пред­приятиях применяют закрытые венти­ляционные установки как более эконо­мичные, которые позволяют переме­щать меньшие количества воздуха.

По третьему признаку — направле­нию движения воздуха в вентилируе-

Рис. 2. Схема дефлектора:

/—цилиндр; 2 — диффузор;.?—воздуховод

Дефлекторы различных типов пока-аны на рис. 3.

Из-за непостоянства эффективности аботы дефлекторов, зависящей от ско-ости ветра, а также вследствие низко-о расхода воздуха и небольшого разви-аемого давления в промышленности рименяют преимущественно вентиля-;ионные установки с механическими :обудителями — вентиляторами.

По второму признаку классифика-;ии —способу вентилирования объек-ов вентиляционные установки бывают рех типов: открытые, закрытые и ком-инированные.

В открытых установках (рис. 4) воз­дух перемещают от вентилируемых объектов 1, которые выделяют вредные примеси, к вентилятору 2 через рабочее помещение 3 без воздуховодов. Откры­тые установки в зерноперерабатываю-щих предприятиях не применяют.

В закрытых установках (рис. 5, 6 и 7) воздух от вентилируемых (аспирируе-мых) объектов 1 перемещают по возду­ховодам.

В комбинированных установках часть объектов аспирируют закрытым способом, а часть — открытым.

Преимущество открытых вентиля­ционных установок состоит в отсут­ствии воздуховодов в помещении, а не­достаток — в необходимости переме­щать повышенные расходы воздуха по рабочим помещениям, так как при уда­лении пыли или газов от оборудования в рабочем помещении нельзя допускать создания повышенных концентраций, превышающих предельно допустимые (ПДК).

Поэтому на промышленных пред­приятиях применяют закрытые венти­ляционные установки как более эконо­мичные, которые позволяют переме­щать меньшие количества воздуха.

По третьему признаку — направле­нию движения воздуха в вентилируе-

§ kJ 0,1 i 1,50-f- ** 0,50

-0,15

-0,15

Размеры в долях диаметра D

Рис. 3. Типы дефлекторов:

а— ЦАГИ круглый; б— ЦАГИ квадратный; в —звездчатый; г— Григоровича

3 4

Не менее ' 10%

Не более "90%

ляционной установки:

вой вентилятор; 3 — рабочее

6—для вентилирования шенис); 3- воздуховоды

WAW*

тельной аспираии-ки:

2— вентилятор; 3— оводы

мых объектах — применяют вытяжные (аспирационные), приточные и комби­нированные (приточно-вытяжные) ус­тановки.

В вытяжных установках воздух отса­сывают от объектов и они находятся под разрежением, т. е. под вакуумом (см. рис. 6, 7). Такие установки называ­ют аспирационными.

В приточных установках воздух на­гнетают к объектам и они находятся под повышенным давлением (выше ат­мосферного) — см. рис. 5.

В приточно-вытяжных установках одновременно осуществляют и вытяж­ку, и приток воздуха к объектам.

Основное преимущество вытяжных аспирационных установок состоит в том, что они позволяют поддерживать разрежение (вакуум) внутри аспириру-емого оборудования, предотвращать выделение пыли или газов в рабочие помещения и поддерживать в них чис­тоту воздуха, допустимую ПДК. Поэто­му вытяжные аспирационные установ­ки находят самое широкое применение на предприятиях хранения и перера­ботки зерна.

Приточные вентиляционные уста­новки применяют только при переме­щении по воздуховодам чистого возду­ха с целью охлаждения объектов (см. рис. Ь,а) или при вентилировании по­мещений (см. рис. 5,6), а также при ак­тивном вентилировании зерна.

Установки по четвертому, пятому и шестому признакам классификации от­носятся преимущественно к аспираци-онным.

По четвертому признаку классифика­ции в зависимости от взаимного распо­ложения пылеуловителя и вентилятора установки бывают условно всасываю­щие и условно нагнетательные.

В условно всасывающих установках вентилятор располагают после пыле­уловителя и через него проходит очи­щенный воздух (см. рис. 6, 8 и 9). В ус­ловно нагнетательных установках вен­тилятор устанавливают перед пылеуло­вителем и через него проходит запыленный воздух (см. рис. 7, 10).

Преимущества условно всасываю­щих установок перед условно нагнета­тельными следующие: меньшая пожа-ро- и взрывоопасность, меньший износ

У//////////////////////////''/////////'.

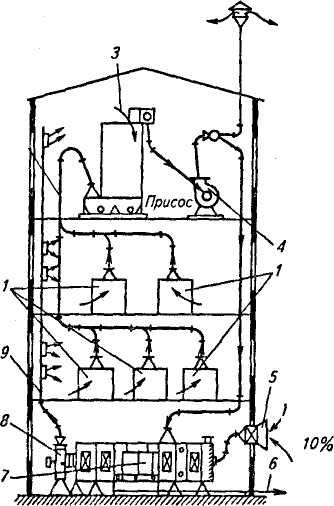

Рис. 8. Схема условно всасывающей аспнрацион-ной установки с рециркуляцией:

\

Не менее

/ — аспирируемое оборудование; 2— отверстия в пере­крытиях для раздачи воздуха; 3— воздуховоды; 4 — фильтр; 5—клапан; 6— вентилятор; 7—рециркуляци­онный аппарат

Рис. 9. Схема условно всасывающей аспирацион-ной установи! с кондиционированием воздуха:

/ — аспирируемое оборудование; 2— воздуховоды; 3 — фильтры; 4— вентилятор; 5— калорифер подогрева на­ружного воздуха; 6— слив воды; 7— воздушно-водяной кондиционер; 8— вентилятор для раздачи кондициони­рованного воздуха; 9— воздуховоды для раздачи конди­ционированного воздуха (могут быть заменены отвер­стиями в перекрытиях)

11

3 4

Не менее ' 10%

Не более -90%

мых объектах — применяют вытяжные (аспирационные), приточные и комби­нированные (приточно-вытяжные) ус­тановки.

В вытяжных установках воздух отса­сывают от объектов и они находятся под разрежением, т. е. под вакуумом (см. рис. 6, 7). Такие установки называ­ют аспирационными.

В приточных установках воздух на­гнетают к объектам и они находятся под повышенным давлением (выше ат­мосферного) — см. рис. 5.

В приточно-вытяжных установках одновременно осуществляют и вытяж­ку, и приток воздуха к объектам.

Основное преимущество вытяжных аспирационных установок состоит в том, что они позволяют поддерживать разрежение (вакуум) внутри аспириру-емого оборудования, предотвращать выделение пыли или газов в рабочие помещения и поддерживать в них чис­тоту воздуха, допустимую ПДК. Поэто­му вытяжные аспирационные установ­ки находят самое широкое применение на предприятиях хранения и перера­ботки зерна.

Приточные вентиляционные уста­новки применяют только при переме­щении по воздуховодам чистого возду­ха с целью охлаждения объектов (см. рис. 5,я) или при вентилировании по­мещений (см. рис. 5,6), а также при ак­тивном вентилировании зерна.

Установки по четвертому, пятому и шестому признакам классификации от­носятся преимущественно к аспираци-онным.

По четвертому признаку классифика­ции в зависимости от взаимного распо­ложения пылеуловителя и вентилятора установки бывают условно всасываю­щие и условно нагнетательные.

В условно всасывающих установках вентилятор располагают после пыле­уловителя и через него проходит очи­щенный воздух (см. рис. 6, 8 и 9). В ус­ловно нагнетательных установках вен­тилятор устанавливают перед пылеуло­вителем и через него проходит запыленный воздух (см. рис. 7, 10).

Преимущества условно всасываю­щих установок перед условно нагнета­тельными следующие: меньшая пожа-ро- и взрывоопасность, меньший износ

'////////''//////////Л⁷/////////////////.

Рис. 8. Схема условно всасывающей аспирацион ной установки с рециркуляцией:

\

/ — аспирируемое оборудование; 2— отверстия в net крытиях для раздачи воздуха; 3— воздуховоды; 4 фильтр; 5—клапан; 6—вентилятор; 7—рециркуляця онный аппарат

Рис. 9. Схема условно всасывающей аспирацион ной установки с кондиционированием воздуха:

/ — аспирируемое оборудование; ,2—воздуховоды; 3 фильтры; ^—вентилятор; 5 — калорифер подогрева н ружного воздуха; 6— слив воды; 7— воздушно-водяж кондиционер; 8 — вентилятор для раздачи кондицион рованного воздуха; 9— воздуховоды для раздачи конд ционированного воздуха (могут быть заменены отвер­стиями в перекрытиях)

///////7/7777777.

Рис. 10. Схема местной условно нагнетательной аспирационной установки:

/ — аспирируемая машина с собственным вентилято­ром; 2— циклон; 3 — воздуховоды

вентилятора, меньшая запыленность воздуха в рабочих помещениях при прочих равных условиях, так как все воздуховоды с запыленным воздухом находятся под вакуумом; возможность применения вентиляторов общего на­значения, тогда как в условно нагнета­тельных установках используют венти­ляторы в искрозащищенном исполне­нии.

Преимущество систем условно на­гнетательного типа — возможность уста­навливать пылеуловители-циклоны за пределами рабочих помещений снару­жи зданий без применения шлюзовых затворов с приводом.

По пятому признаку классификации (см. рис. 1) вентиляционные (аспира-ционные) установки бывают местные и центральные.

Местными установками называют такие, в которых каждая аспирируемая машина имеет свои собственные венти­лятор и пылеуловитель (см. рис. 10).

В центральных вентиляционных (ас-пирационных) установках аспирируе-мые машины не имеют собственных вентилятора и пылеуловителя, а обслу­живаются одним общим вентилятором (см. рис. 6, 7, 8 и 9).

Преимущество местных вентиляци-

онных (аспирационных) установок пе­ред центральными — возможность ре­гулировать расход воздуха в аспирируе-мой машине при эксплуатации, тогда как в центральных установках при ре­гулировании расхода в одной машине происходит нежелательное изменение расхода воздуха в других аспирируемых машинах.

Недостатки местных установок — необходимость применения большого количества вентиляторов, электродви­гателей и пылеуловителей малой про­изводительности, что экономически менее выгодно.

По шестому признаку — в зависимос­ти от использования воздуха, отсасыва­емого от оборудования, вентиляцион­ные (аспирационные) установки быва­ют пяти типов: без использования очи­щенного воздуха с выбросом его в атмосферу; с рециркуляцией; с конди­ционированием; с организованным подводом наружного воздуха к аспири-руемому оборудованию или в помеще­ние через калориферы или кондицио­неры; с замкнутым циклом воздуха.

Установки с выбросом в атмосферу очищенного воздуха без его использо­вания (первый тип установок) широко используются, так как они наиболее просты по конструкции (см. рис. 6, 7 и 10).

Однако применение установок толь­ко этого типа приводит к увеличению кратности воздухообмена и повыше­нию вакуума в рабочих помещениях.

Кратность воздухообмена / (обме­нов/ч)

(3)

i = (?общ/*п »

где Со5_Ш — общий объемный расход воздуха, ко­торый отсасывается при аспирации оборудова­ния и удаляется после очистки из помещений наружу, м³/ч; У_П — внутренний объем рабочих помещений, где установлено аспирируемое обо­рудование, м³.

Неорганизованный воздухообмен на­ружного воздуха для отапливаемых по­мещений мельзаводов, крупозаводов и комбикормовых заводов в соответствии со СНиП 2.04.05—91 не допускается.

Фактически воздухообмен бывает

12

//////777///////,

Рис. 10. Схема местной условно нагнетательной аспирационной установки:

/ — аспирируемая машина с собственным вентилято­ром; .2— циклон; 3 — воздуховоды

вентилятора, меньшая запыленность воздуха в рабочих помещениях при прочих равных условиях, так как все воздуховоды с запыленным воздухом находятся под вакуумом; возможность применения вентиляторов общего на­значения, тогда как в условно нагнета­тельных установках используют венти­ляторы в искрозащищенном исполне­нии.

Преимущество систем условно на­гнетательного типа — возможность уста­навливать пылеуловители-циклоны за пределами рабочих помещений снару­жи зданий без применения шлюзовых затворов с приводом.

По пятому признаку классификации (см. рис. 1) вентиляционные (аспира-ционные) установки бывают местные и центральные.

Местными установками называют такие, в которых каждая аспирируемая машина имеет свои собственные венти­лятор и пылеуловитель (см. рис. 10).

В центральных вентиляционных (ас-пирационных) установках аспирируе-мые машины не имеют собственных вентилятора и пылеуловителя, а обслу­живаются одним общим вентилятором (см. рис. 6, 7, 8 и 9).

Преимущество местных вентиляци-

онных (аспирационных) установок пе­ред центральными — возможность ре­гулировать расход воздуха в аспирируе-мой машине при эксплуатации, тогда как в центральных установках при ре­гулировании расхода в одной машине происходит нежелательное изменение расхода воздуха в других аспирируемых машинах.

Недостатки местных установок — необходимость применения большого количества вентиляторов, электродви­гателей и пылеуловителей малой про­изводительности, что экономически менее выгодно.

По шестому признаку — в зависимос­ти от использования воздуха, отсасыва­емого от оборудования, вентиляцион­ные (аспирационные) установки быва­ют пяти типов: без использования очи­щенного воздуха с выбросом его в атмосферу; с рециркуляцией; с конди­ционированием; с организованным подводом наружного воздуха к аспири-руемому оборудованию или в помеще­ние через калориферы или кондицио­неры; с замкнутым циклом воздуха.

Установки с выбросом в атмосферу очищенного воздуха без его использо­вания (первый тип установок) широко используются, так как они наиболее просты по конструкции (см. рис. 6, 7 и 10).

Однако применение установок толь­ко этого типа приводит к увеличению кратности воздухообмена и повыше­нию вакуума в рабочих помещениях.

Кратность воздухообмена / (обме­нов/ч)

i = П /V СХ\

* ^обш/ п ) у**/

где Собш ~ общий объемный расход воздуха, ко­торый отсасывается при аспирации оборудова­ния и удаляется после очистки из помещений наружу, м³/ч; V_n — внутренний объем рабочих помещений, где установлено аспирируемое обо­рудование, м³.

Неорганизованный воздухообмен на­ружного воздуха для отапливаемых по­мещений мельзаводов, крупозаводов и комбикормовых заводов в соответствии со СНиП 2.04.05—91 не допускается.

Фактически воздухообмен бывает

12

значительно больше допустимых, по­этому кроме установок первого типа применяют установки и других типов (например, с рециркуляцией, кондици­онированием, организованным подво­дом воздуха или с замкнутым циклом воздуха).

В установках с рециркуляцией (см. рис. 8) очищенный до санитарных норм (30 % ПДК) во всасывающем фильтре воздух не выбрасывают нару­жу, а возвращают без дополнительной очистки в рабочее помещение через ог-непреграждающее устройство.

Преимущество установок с рецирку­ляцией — возможность устранить по­вышение кратности воздухообмена и вакуума, недостаток — необходимость иметь надежную конструкцию фильтра и невозможность регулировать пара­метры воздуха (температуру, влаж­ность) после рециркуляции.

Установки с кондиционированием воздуха (см. рис. 9) позволяют предотв­ратить повышение вакуума в рабочих помещениях и дают возможность регу­лировать параметры воздуха (темпера­туру, влажность), подаваемого в рабо­чие помещения. Недостаток этих уста­новок — неэкономичность: большой расход теплоты на нагрев воздуха, по­вышенная стоимость кондиционеров и значительные эксплуатационные рас­ходы.

Более экономичны и просты в эксп­луатации установки с организованным подводом наружного воздуха к аспири-руемому оборудованию (рис. 11). Недо­статок таких установок — опасность конденсации водяных паров в оборудо­вании. Поэтому установки с организо­ванным подводом наружного воздуха к аспирируемому оборудованию можно применять только в неотапливаемых помещениях или подогревать воздух, подводимый к оборудованию.

Установки с замкнутым циклом воз­духа (рис. 12) тоже позволяют избе­жать вакуума в рабочих помещениях, но их применение ограничено, так как связано с необходимостью полной гер­метизации аспирируемого оборудова­ния /. Кроме того, эти установки нельзя использовать в целях охлажде­ния. Воздух после очистки поступает в вентилятор 4, а после вентилятора по-

777/77////////////

Рис. 11. Схема аспирационной установки с органи­зованным подводом наружного воздуха к аспи­рируемому оборудованию:

/ — аспирируемое оборудование; 2— циклон; 3— венти­лятор; 4— воздуховоды для подвода наружного воздуха

дается обратно в аспирируемое обору­дование.

Применяют и другие типы аспира-ционных установок. Например, вместо одноступенчатой очистки воздуха в фильтре (см. рис. 6,а, 9) используют двухступенчатую — вначале в циклоне, затем в фильтре или двукратную пос­ледовательную очистку в циклонах раз­ного типа. Преимущество таких уста­новок — большая эффективность очис­тки воздуха. Недостаток таких устано-

2 3 4

Рис. 12. Схема аспирационной установки с замкнутым циклом воздуха:

/ — аспирируемое оборудование; 2— воздуховоды для подачи воздуха в аспирируемое оборудование; 3— бата­рейная установка циклонов; 4— вентилятор

13

значительно больше допустимых, по­этому кроме установок первого типа применяют установки и других типов (например, с рециркуляцией, кондици­онированием, организованным подво­дом воздуха или с замкнутым циклом воздуха).

В установках с рециркуляцией (см. рис. 8) очищенный до санитарных норм (30 % ПДК) во всасывающем фильтре воздух не выбрасывают нару­жу, а возвращают без дополнительной очистки в рабочее помещение через ог-непреграждающее устройство.

Преимущество установок с рецирку­ляцией — возможность устранить по­вышение кратности воздухообмена и вакуума, недостаток — необходимость иметь надежную конструкцию фильтра и невозможность регулировать пара­метры воздуха (температуру, влаж­ность) после рециркуляции.

Установки с кондиционированием воздуха (см. рис. 9) позволяют предотв­ратить повышение вакуума в рабочих помещениях и дают возможность регу­лировать параметры воздуха (темпера­туру, влажность), подаваемого в рабо­чие помещения. Недостаток этих уста­новок — неэкономичность: большой расход теплоты на нагрев воздуха, по­вышенная стоимость кондиционеров и значительные эксплуатационные рас­ходы.

Более экономичны и просты в эксп­луатации установки с организованным подводом наружного воздуха к аспири-руемому оборудованию (рис. 11). Недо­статок таких установок — опасность конденсации водяных паров в оборудо­вании. Поэтому установки с организо­ванным подводом наружного воздуха к аспирируемому оборудованию можно применять только в неотапливаемых помещениях или подогревать воздух, подводимый к оборудованию.

Установки с замкнутым циклом воз­духа (рис. 12) тоже позволяют избе­жать вакуума в рабочих помещениях, но их применение ограничено, так как связано с необходимостью полной гер­метизации аспирируемого оборудова­ния /. Кроме того, эти установки нельзя использовать в целях охлажде­ния. Воздух после очистки поступает в вентилятор 4, а после вентилятора по-

77777777777777777?

Рис. 11. Схема аспирационной установки с органи­зованным подводом наружного воздуха к аспи­рируемому оборудованию:

/ — аспирируемое оборудование; 2— циклон; 3— венти­лятор; 4— воздуховоды для подвода наружного воздуха

дается обратно в аспирируемое обору­дование.

Применяют и другие типы аспира-ционных установок. Например, вместо одноступенчатой очистки воздуха в фильтре (см. рис. 6,а, 9) используют двухступенчатую — вначале в циклоне, затем в фильтре или двукратную пос­ледовательную очистку в циклонах раз­ного типа. Преимущество таких уста­новок — большая эффективность очис­тки воздуха. Недостаток таких устано-

_{Л\ \ \}

23

НУ\LL\L

_МНИ

Рис. 12. Схема аспирационной установки с замкнутым циклом воздуха:

/— аспирируемое оборудование;2—воздуховоды для подачи воздуха в аспирируемое оборудование; 3 — бата­рейная установка циклонов; 4— вентилятор

13

4.1. НАЗНАЧЕНИЕ ронного разряда или на использовании

И КЛАССИФИКАЦИЯ статических зарядов, приобретаемых

ПЫЛЕУЛОВИТЕЛЕЙ пылью при трении в момент ее движе­ ния.

Пылеуловителями называют устрой- При химическом способе очистки ве-

ства для очистки воздуха от пыли. Они щество пыли вступает в химическую

предназначены для высокоэффектив- реакцию с веществом пылеуловителя, ной очистки воздуха от пыли с целью На предприятиях по хранению и пе-

устранения загрязнений окружающего реработке зерна широко применяют

атмосферного воздуха, а также извлече- механические сухие способы очистки,

ния из воздуха ценных пищевых и кор- которые позволяют сохранять свойства

мовых продуктов. уловленной пыли и использовать ее как

В вентиляционной технике приме- кормовой и пищевой продукт, няют механические, электрические, Чтобы повысить эффективность

химические и комбинированные спо- очистки воздуха сухими способами,

собы очистки воздуха от пыли. иногда применяют двух- или трехсту-

В основу классификации пылеуло- пенчатую последовательную очистку в

вителей (рис. 57) положены принципы разных пылеуловителях или использу-

очистки, т. е. выявлен доминирующий ют комбинированные пылеуловители, вид сил, под действием которых очи­ щается воздух.

В гравитационных и центробежных 4.2. МЕТОДЫ ОЦЕНКИ

пылеуловителях используют механичес- ЭФФЕКТИВНОСТИ РАБОТЫ кий способ, основанный на применении ПЫЛЕУЛОВИТЕЛЕЙ

сил тяжести и центробежных сил; в

инерционных - сил инерции при изме- _п проектировании выбирают спо- нении направления воздушного потока. _{соб ИТ}ип пылеуловителя с учетом еле- Фильтровальные сухие пылеуловите- _дующих показателей: эффективности ли (фильтры) основаны на пропуске за- _{очистки} эксплуатационной надежнос- пыленного воздуха через пористые ма- энергоемкости, габаритных разме- териалы, например ткань, синтетичес- _ов материалоемкости, сложности кие и керамические материалы и т. п. конструкции, ценности пыли и ее кон-

В масляных мокрыхпылеуловителях _центрац_{ИИ при входе и} выходе, (фильтрах) запыленный воздух пропус- Эффективность очистки воздуха от

кают через сетчатые липкие поверхнос- _пыли характеризуют коэффициентом

ти, покрытые тонким слоем масла, к _о..„ „.

которым прилипают частицы пыли.

В водяных мокрых пылеуловителях

запыленный воздух проходит через во-| дяную завесу распыленной воды, с ко­ торой уловленная пыль поступает в ка- ^и нализацию. Поэтому такой способ от­ деления пыли применяют только на малозапыленном, предварительно очи-

щенн озду \ _гдед, — первоначальная концентрация пыли

Электрический способ очистки осно-_{привходе}/пылеуловитель, г/м³;а₂ - конечная

Ван на зарядке частиц ПЫЛИ В поле КО-концентрация на выходе из пылеуловителя, г/м³.

80

I
