Технологии локальных сетей (ЛВС)
ARCNET |
Token Ring |
Ethernet |
FDDI |
Fast Ethernet |
100VG-AnyLAN |
Gigabit Ethernet |
|
Особенности технологий локальных сетей:
-реализуют 2 нижних уровня модели OSI
-структура локальных сетей должна быть четко определенной (например общая шина, кольцо);
-совместное использовании кабелей всеми компьютерами сети в режиме разделения времени.
Преимущества: простота логики и аппаратно-программных средств. Недостатки: ограничения на пропускную способность и надежность (только
1 путь передачи данных).
Средства повышения надежности и скорости: использование мостов и маршрутизаторов для структуризации (объединене элементарных структур в единую сеть).
Стандарты локальных сетей
IEEE (Institute of Electrical and Electronics Engineers) Институт инженеров по электротехнике и радиоэлектронике
Стандарты IEEE 802.x (1980 г.):
•802.1 - объединение сетей
•802.2 - управление логической передачей данных
•802.3 - Ethernet
•802.4 - сети Token Bus;
•802.5 - сети Token Ring;
•802.6 - сети мегаполисов (MAN);
•802.7 - группа по широкополосной передаче;
•802.8 - группа по волоконно-оптическим сетям;
•802.9 - интегрированные сети передачи голоса и данных;
•802.10 - сетевая безопасность;
•802.11 - беспроводные сети;
•802.12 – сети 100VG-AnyLAN
Стандарты локальных сетей
|
|
Уровень MAC обеспечивает корректное |
|
Уровни OSI |
Верхние уровни |
совместное использование общей среды. |
|
|
|
|
|
|
Управление логическим |
Уровень LLC отвечает за передачу кадров |
|
|
звеном (LLC) |
||
Канальный |
|
данных между узлами, реализует функции |
|
Управление доступом |
|||
|
интерфейса с сетевым уровнем. |
||
|
к среде (MAC) |
||
|
|
|
|
|
Передача физических |
|
|
|
сигналов |
|
|
|
|
|
|
Физический |
Интерфейс с устройством |
||
|
|
доступа |
|
|
|
|
|
|
Средства подключения |
|
|
|
к физической среде |
|
|
|
|
|
|
Интерфейс связи со средой
Физическая среда
Технология Ethernet (802.3)
1980 г. фирмы DEC, Intel и Xerox
•10Base-5 - ("толстый" коаксиал)
•10Base-2 - ("тонкий" коаксиал)
•10Base-T - кабель с неэкранированной витой парой (UTP)
•10Base-F - волоконно-оптический кабель
Метод разделения среды передачи данных: CSMA/CD
(Carrier Sense Multiple Access / Collision Detection)- множественный
доступ с контролем носителя и обнаружением столкновений (коллизий).
Коллизия – конфликт доступа к среде при попытке нескольких станций одновременно начать передачу.
Домен коллизий (collision domain) - это часть сети Ethernet, все узлы которой распознают коллизию независимо от того, в какой части этой сети коллизия возникла.
Мосты, коммутаторы и маршрутизаторы делят сеть Ethernet на несколько доменов коллизий.
Технология Ethernet (802.3)

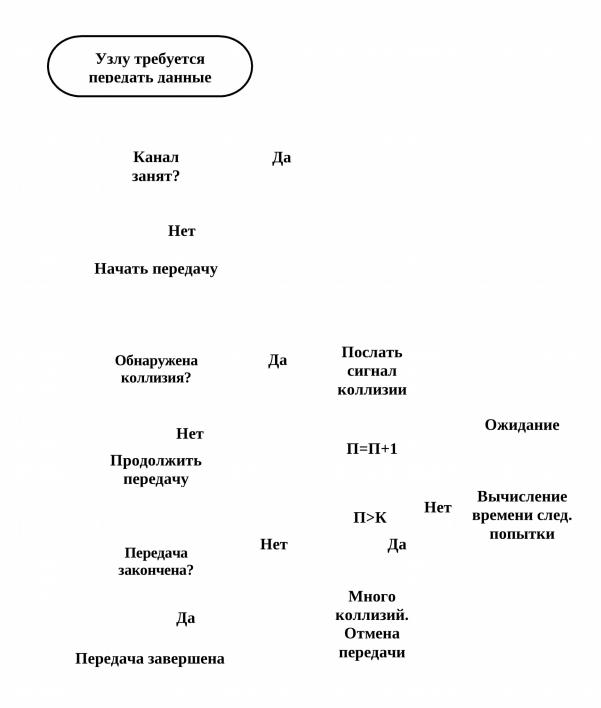

Метод CSMA/CD: множественный доступ с контролем носителя и обнаружением коллизий

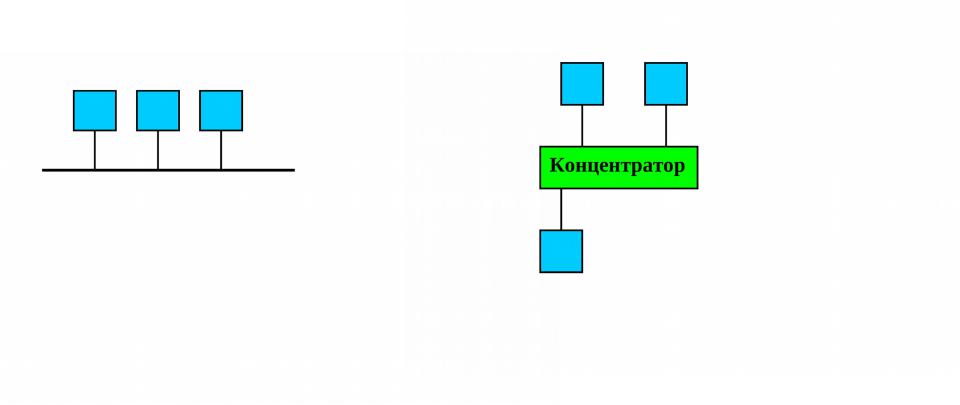

Технология Ethernet (802.3)
10Base-T (1991 г.):
Скорость передачи по шине 10 Мбит/с.
В домене коллизий (сегменте) не может быть более 1024 узлов. Не более 4 концентраторов между любыми двумя станциями. Максимальная длина кабеля между узлами 100 м.

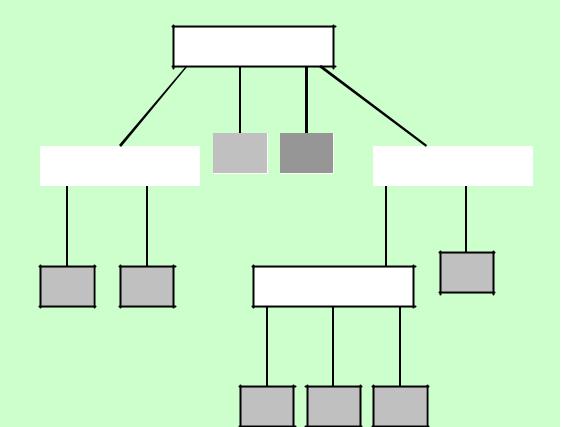

Концентратор 1
|
|
|
|
|
|
|
Концентратор 2 |
|
|
|
|
|
Концентратор 3 |
|
|
|
|
|
|
|
Концентратор 4
Технология Fast Ethernet (1995 г.)
Особенности:
Пропускная способность 100 Мбит/c. Топология – звезда (дерево)
Физические среды: витая пара, оптоволокно.
|
Подуровень LLC |
Типы кабеля: |
|
|
|
|
TX – 2-х парный |
|
Подуровень MAC |
||
|
T4 – 4-х парный |
||
|
|
|
|
|
Согласование |
|
|
|
|
|
Интерфейс MII |
|
|
|
|
Физический
уровень
100Base-FX 100Base-TX 100Base-T4
Оптоволокно |
|
Витая пара |
|
Витая пара |
|
|
|
|
|
Технология Gigabit Ethernet (1998 г.)
Скорость 1000 Мбит/c.
Физическая среда: оптоволокно, витая пара
Технология 100VG-AnyLAN (1995 г.)
VG – Voice Grade (витая пара категории 3) AnyLan – любые сети
Особенности:
Пропускная способность 100 Мбит/c.
Метод доступа Demand Priority (приоритетный) Кадры передаются только станции назначения
Наличие центрального концентратора (топология – дерево) Среда передачи – счетверенная витая пара (UTP), сдвоенная
витая пара (STP), оптоволокно
Режимы передачи – полудуплекс (4 пары в одном направлении), полнодуплекс (2 пары в одном направлении, 2 в другом)
Технология Token Ring
Разработана в 1984 г. компанией IBM
Особенности:
Сеть с передачей маркера Топология: кольцо
Пропускная способность 4-16 Мбит/c. Количество узлов – до 260 Физическая среда: оптоволокно, витая пара.
