Буровое оборудование

Рис. 7.4. Клиновые пневматические захваты ПКРБО950 и ПКРБО1260:

1 - корпус;2 - разъемныевкладыши;3 - клинья;4 - неразъемныйвкладыш;5 - верхний центратор;6 - обтиратор;7 - нижнийцентратор;8 - кольцосплашками;9 - рычаг;10 - кран управления;11 - цилиндруправления;12 - подроторныйкронштейн

Изготовитель пневматических клиновых захватов ПКР56ОМ, ПКРБО560,ПКРБО700,ПКРБО950,ПКРБО1260− АО“Волгабурмаш”.

191

7.2. КЛЮЧИ (АВТОМАТЫ) К УСТАНОВКАМ ДЛЯ ГЕОЛОГО-РАЗВЕДОЧНОГО БУРЕНИЯ

И РЕМОНТА НЕФТЯНЫХ И ГАЗОВЫХ СКВАЖИН

Ключ (автомат) ÀÏÐ-2ÂÁÌ предназначендлямеханическогосвинчи- ванияиразвинчиваниятрубприпомощивращателя,онавтоматизирует захватиудержаниенавесуколонныприпомощиавтоматическогоспайдера,атакжецентрируетколоннутрубцентратором.Автоматрассчитанна использованиеегосовместносэлеваторамиЭТАитрубнымиключами КТГУиКОТ.

Автомат ÀÏÐ-2ÂÁÌ (рис.7.5)совзрывобезопаснымэлектроприводом состоитизблокавращателя,клиньевойподвески,центратора,балансирас грузом,приводаиблокауправленияэлектроприводом.Блоквращателя представляетсобойкорпусклиньевогоспайдерасгерметизированнымчервячнымредукторомиводилом,передающимусилиевращениятрубному

Рис. 7.5. Ключи (автоматы) АПР-2ВБМ и АПР-ГП:

1 − корпусавтомата;2 − червячноеколесо;3 − клиньеваяподвеска;4 − корпусклина;5 − плашка;6 − опорныйфланец;7 − водило;8 − валвилкивключениямаховика;9 − электроинерционныйпривод;10 − осьбалансира;11 − направлениеклиньевойподвески;12 − центратор;13 − пьедесталцентратора;14 − фиксаторцентратора

192

ключу.

Наконцечервякасмонтированыполумуфтацентробежноймуфтыи инерционноеустройство.Блокклиньевойподвескисостоитизнаправляющейскольцевымоснованием,ккоторомушарнирноподвешенытриклина. Клиньядлятрубдиаметром48,60и73ммсборныеисостоятизкорпуса клинаистенныхплашек.

Клиньядлятрубдиаметром89мммонолитныеиснабженыусамисинхронизаторами,обеспечивающимиихсинхроннуюработувмомент захвататрубы.Отэлектродвигателявращениепередаетсянаполумуфту центробежноймуфты,кулачкимуфтыраскручиваютсяивзаимодействуют совторойполумуфтой,связаннойсчервячнымредуктором.Придостиженииэлектродвигателемноминальныхоборотовкулачкиначинаютпередаватьноминальныйкрутящиймомент.

Приводключаосуществляетсяотэлектрическогоинерционногоэлектродвигателя В100S4У2-5 взрывобезопасного исполнения ВЗТ-4В. Управлениеприводом− откнопочногопостауправления.Времясвинчивания(развинчивания)однойтрубы− неболее13с.

Ключ (автомат) гидроприводной АПР-ГП (см.рис.7.5)предназначен длямеханическогосвинчиванияиразвинчиваниятрубприпомощивращателя,онавтоматизируетзахватиудержаниенавесуколонныприпомощиавтоматическогоспайдера,атакжецентрируетколоннутрубцентратором.АвтоматрассчитаннаиспользованиеегосовместносэлеваторамиЭТАитрубнымиключамитипаКТГУиКОТ.

Автоматсостоитизблокавращателясгидравлическимприводомот подъемнойустановки,клиньевойподвески,центратора,балансирасгрузом иблокауправлениягидромоторомприводатипа3103.56−20.

Блоквращателяпредставляетсобойкорпусклиньевогоспайдерас герметизированнымчервячнымредукторомиводилом,передающимусилие вращениятрубномуключу.

Техническиепараметрыключей-автоматовприведенывтабл.7.2.

Таблица7.2

Технические параметры буровых ключей (автоматов) к установкам для геолого-разведочного бурения и ремонта нефтяных и газовых скважин

Изготовители:АПР-2ВБМ− АООТ“Ишимбайскиймашзавод”,АПРГП− АООТ“Торговыйдом“Воткинскийзавод”.

193

7.3. БУРОВЫЕ ПРИВОДНЫЕ КЛЮЧИ К УСТАНОВКАМ ДЛЯ ГЕОЛОГО-РАЗВЕДОЧНОГО БУРЕНИЯ И РЕМОНТА НЕФТЯНЫХ И ГАЗОВЫХ СКВАЖИН

Ключ штанговый элеваторный КШЭ (рис.7.6)предназначендля свинчиванияиразвинчиваниярезьбовыхсоединенийнасосныхштанг. Ключсостоитизблокавращателя,блокауправленияиспециального штанговогоэлеватора.

Блоквращателяпредставляетсобойредукторспрямозубымиколесами. Кодномуконцубыстроходноговаларедуктораприпомощиполумуфты присоединенэлектродвигатель,надругомконцеприпомощишлицевустановленмаховикдляполучениянеобходимогокрутящегомоментанаводиле присвинчиваниииразвинчиваниинасосныхштанг.Водилоприваренона большомколесе-шестерне.Откиднаявилкавыполняетрольвторогоэле- ватораислужитдляудержанияколонныштангнавесу.

Блокуправленияэлектродвигателемсостоитизэлектромагнитного пускателяипостауправления,соединенныхкабелемсоштепсельными разъемами.

Взависимостиотразмераштанг,скоторымипроизводитсяработа,в корпусштанговогоэлеваторавставляютсясоответствующиевкладышии запорноекольцо,авоткиднойвилкеустанавливаетсясоответствующая вставка.Передпускомключаснимаетсякожухиустанавливаетсямаховик

Рис. 7.6. Ключ штанговый элеваторный КШЭ:

1 − водило;2 − откиднаявилка;3 − редуктор;4 − электродвигатель;5 − маховик;6 − винты крепления

194

определенногодиаметра,обеспечивающийнеобходимуювеличинукрутящегомоментадляданногосоединенияштанг. Так,дляштанг16ммустанавливаетсямаховикдиаметром21мм,для штанг19и22мм− диаметром30мм,адляштанг25мм− обамаховика вместе.

Ключ механический универсальный КМУ-50 (рис.7.7)предназначен длямеханизацииоперацийпосвинчиваниюиразвинчиванию,удержанию колоннынасосно-компрессорныхтрубпритекущемремонтескважин. Ключсостоитизблокавращателясэлектроприводом,спайдерасблокомклиньевиблокауправленияэлектроприводом.

Вращатель− двухступенчатыйредукторспрямозубойцилиндрической передачей,рабочиморганомкоторогоявляетсяразрезноеколесосустановленнымнанемводилом.Корпусвращателяиразрезноеколесоимеет прорезьдляпропусканасосно-компрессорныхтруб.

ПриводключаКМУ-50электрическийинерционныйвзрывобезопас- ныйспитаниемотпромысловойсетинапряжением380В.Электродвига- тельключатипаВ100442−5исполненияВЗТ-4Вмощностью3кВт.Ключ оснащенблокомуправленияэлектроприводаскабелемКРПСН3×4−1×2,5. Вращательсэлектроприводомприкрепленбыстросъемнымизажимами кповоротнойстойке,состоящейизплиты-кронштейна,приваренногок спайдеру.

Инерционноеустройствопозволяетрегулироватьвеличинукрутящего моментанаводилеключапутемустановкисоответствующихсменныхмаховиков.Управлениеэлектроприводом− посредствоммагнитногопускателя икнопочногопостауправления.

Полуавтоматическийспайдерсостоитизразрезногокорпуса,сменных блоковклиньевдлятрубдиаметром60;73и89мм,рукояткиуправленияи хомута.Ккорпусуспайдераприваренкронштейндляустановкивращателя.

Ключ механический универсальный КМУ-ГП-50 (см.рис.7.7)предназначендлямеханизацииоперацийпосвинчиваниюиразвинчиванию, удержаниюколоннынасосно-компрессорныхтрубпритекущемремонте скважин.

Ключсостоитизблокавращателясгидравлическимприводомот подъемнойустановки,спайдерасблокомклиньевиблокауправлениягид- ромоторомприводатипа3103.56–20.

Ключ трубный ÊÒÃÓ-Ì (рис.7.8)применяетсяпримеханизированном свинчиваниииразвинчиваниитрубспомощьюавтоматовАПР-2ВБ, АПР-ГПимеханическихключейКМУ.Ключсостоитизрукоятки5 и створки3,шарнирносоединенныхсчелюстью6 припомощипальца2.При надеванииключанатрубустворка3 проворачиваетсявокругпальца2 ипод действиемпружины4 плотноприжимаетсясухарями1 ктрубе.

Ключ трубный двухшарнирный КТДР-73 (рис.7.9)применяетсяв процессеподземногоикапитальногоремонтаскважиндлясвинчиванияи развинчиваниянасосно-компрессорныхтрубкакприиспользованииме- ханическихключей,такиприработевручную,длячегоключснабжендополнительнойрукояткой.Ключтакжевыполненсшаровымификсаторами сменнойплашкиидополнительнойрукоятки,чтоспособствуетбыстросменностиэтихэлементовпринеобходимостиихзамены.

Ключ трубный одношарнирный КОТ (рис.7.10)предназначендля проведениямонтажно-демонтажныхпромысловыхработ,атакжедля свинчи-

195

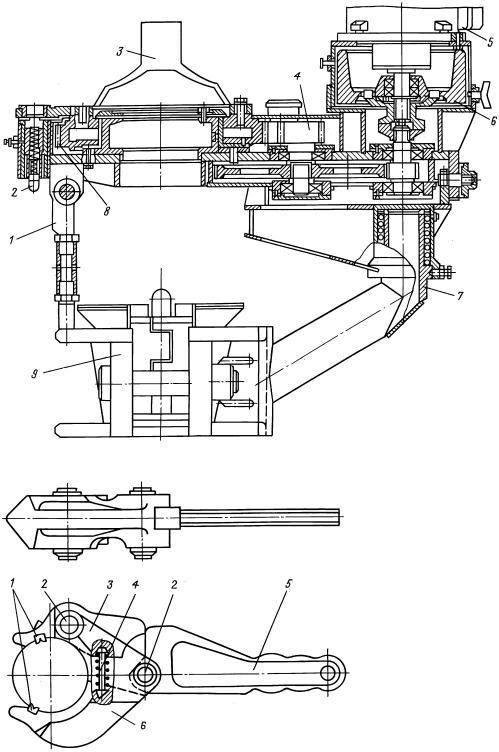

Рис. 7.7. Ключи механи- ческие универсальные КМУ-50 и КМУ-ГП-50:

1 − блокировочнаярукоятка;2 − механизм совмещения прорезей шестерниикорпуса;3 − водило;4 − редуктор; 5 − электропривод;6 − сменныймаховик;7 − кронштейн;8 − вращатель;9 − спайдер

Рис. 7.8. Ключи трубные типа КТГУ-М (КТГУ-М48, КТГУ-М60, КТГУ-М73, КТГУ-М89):

1 − сухарь;2 − палец;

3 − створка;4 − пружина;5 − рукоятка;6 − челюсть

196

Рис. 7.11. Ключ штанговый гидроприводной КШ

ванияиразвинчиваниянасосно-компрессорныхтрубприспуско-подъ- емныхоперацияхнаскважинах,втомчислесприменениеммеханических ключейтипаАПР.Ключсостоитизручки,шарнирносоединенныхмежду

198

Рис. 7.12. Ключ гидроприводной КТР

собойчелюстейирукоятки.Вчелюстьвставленаплоскаяплашка,врукоятку− сухарь.Наосишарниранаходитсяпружина,котораяудерживаетна весуключ,установленныйнатрубеилимуфте.

Ключ штанговый гидроприводной КШ (рис.7.11)предназначендля механизацииоперацийпосвинчиваниюиразвинчиваниюнасосныхштанг приремонтенефтяныхигазовыхскважин.

199

Рис. 7.13. Ключ подвесной гидравлический КПГ-12

Ключ гидроприводной КТР (рис.7.12)предназначендлямеханизации операцийсвинчиванияиразвинчиваниянасосно-компрессорныхтрубпри ремонтенефтяныхигазовыхскважин.

Ключи машинные КМТ и КМБ предназначеныдлякрепления-рас- креплениярезьбовыхсоединенийнасосно-компрессорных,геолого-раз- ведочных,бурильныхиобсадныхтрубприспуско-подъемныхоперацияхв бурении,капитальномремонтеиосвоениискважин.

Ключ машинный КМБО предназначендлякрепления-раскрепле-

íèÿ

200
