Порядок действий при выполнении четверти выреза на аксонометрическом изображении

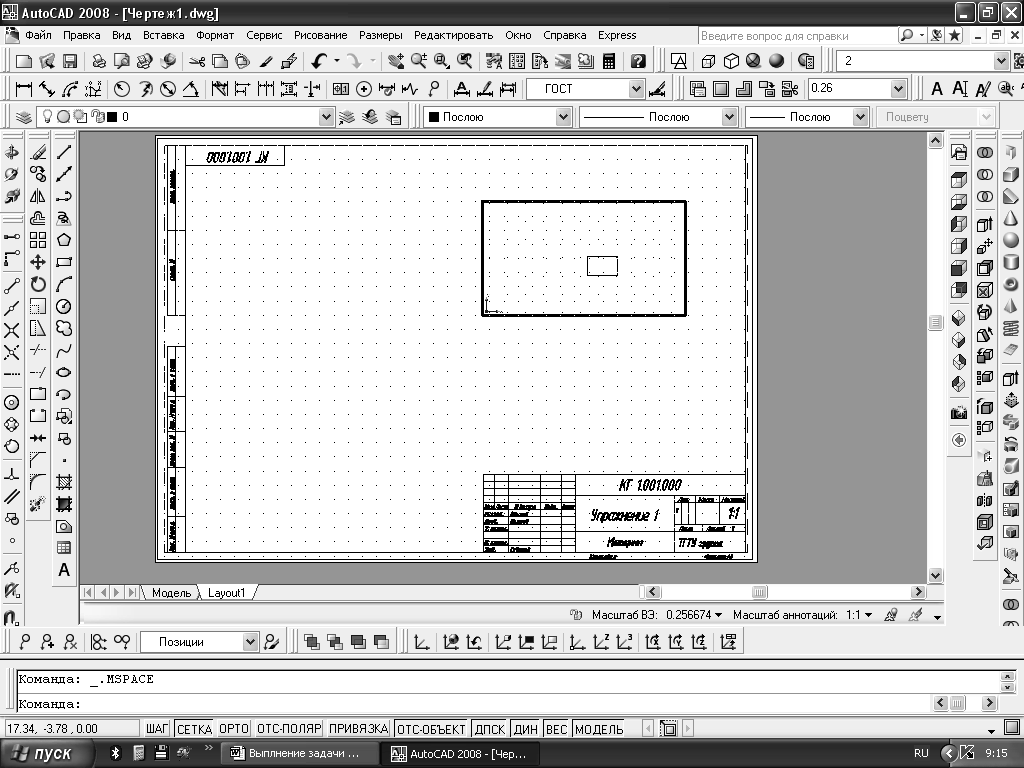

Для выполнения аксонометрической проекции с четвертью выреза, воспользуйтесь дополнительным плавающим видовым экраном. Для этого включим слой VPORTS и сделаем его текущим. Выберем один видовой экран (панельВидовые экраны). Покажем его положение на формате. Установим в нем модель вЮ-З изометрии(координатные осиxиyрасположены в горизонтальной плоскости). Для того, чтобы выполнить четверть выреза по осям, воспользуемся командойРазрез(МенюРедактирование3DоперацииСечение)

В командной строке появляется запрос:

Выберите объекты:

После выбора объекта левой клавишей мыши и подтверждения ()появляется новый запрос о задании секущей плоскости:

Первая точка на секущей плоскости[Объект/ Zось/ Вид/ XY/ YZ/ ZX/ 3точки]<3точки>:

Через правую кнопку мыши выберем zx для задания продольной секущей плоскости, параллельной фронтальной плоскости проекций. Затем запрашивается точка на секущей плоскости:

Точка на плоскости ZX<0,0,0>:

В ответ, левой клавишей мыши, укажем любую точку на выбранной плоскости (zx), обязательно используя объектные привязки.

Следующий вопрос о том, чтобы оставить или убрать части предмета:

Укажите точку с нужной стороны от плоскости [Обе стороны]:

Через правую кнопку мыши выберем – Оставьте обе части.

Аналогично разрежем модель по оси симметрии параллельно профильной плоскости проекций. Причем разрежем ближнюю к наблюдателю часть.

Выберите объекты:

Выберем ближнюю часть модели, .

Первая точка на секущей плоскости[Объект/ Zось/ Вид/ XY/ YZ/ ZX/ 3точки]<3точки>:

Через правую кнопку мыши выберем yz,.

Укажем любую точку на выбранной плоскости (yz), обязательно используя объектные привязки.

Укажите точку с нужной стороны от плоскости [Обе стороны]:

Укажем дальнюю от наблюдателя часть.

В результате модель окажется разрезанной на три части. Выполним объединение (команда ОбъединитьпанелиРедактирование тел).

Чтобы обвести изображение модели выберем в Меню: Рисование МоделированиеПодготовкаПрофиль. Выберем в активном окне с аксонометрией модель,, ответим на все вопросы в командной строке –ENTER. Создадутся 2 слояPHиPV.

PH – размещение блока невидимых линий,

PV – размещение блока видимых линий;

Заморозим в этом видовом экране «0» и PHслои и назначим толщину (вес) линий 0,5…0,7мм слоюPV(рис. 39).

X y z

Рис. 39. Выполнение аксонометрического изображения с четвертью выреза

Установим ПСК параллельно экрану. Панель ПСК, кнопкаВид(рис. 40a). Перейдем в слой, который не выключен и не заморожен в данном видовом экране (PV), изменим толщину лини на 0,25мм (панельСвойства слоев) и выполним штриховку плоскостейXOYиYOZ. Выберем командуШтриховка панелиРисование. В открывшемся окне (рис. 41) выберем:из линий, угол - 60, интервал – 3. Затем укажем точку выбора внутри области штриховки модели плоскостиXOZ– (1),. Повторим команду штриховки для плоскостиYOZизменив угол на 120,. Точка выбора (2) (рис.40б).

Рис. 40. Выполнение штриховки в плоскостях XOZиYOZ.

Рис. 41.

После выполнения всех построений можно приступать к оформлению чертежа. Для этого создается слой для осевых линий. В пространстве Листа чертятся оси, ставятся размеры так же в отдельном слое (можно использовать слой DIM), обозначается сечение и заполняется основная надпись и дополнительная графа. В результате этих действий будет выполнен чертеж представленный на рис. 42.

Рис. 42. Рабочий чертеж
