3.Система стабилизации скорости с положительной обратной связью по току якоря.

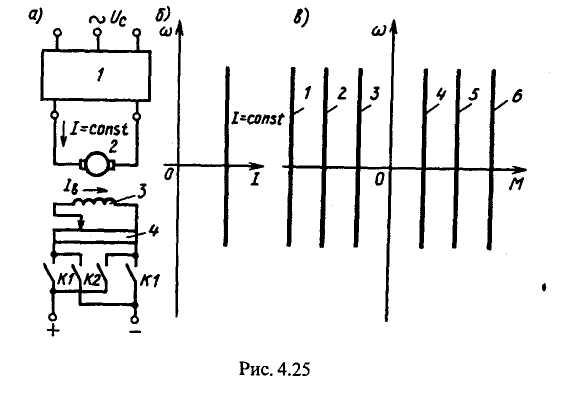

Схема системы, получившей название «источник тока - двигатель» (ИТ - Д), показана на рис. 4.25, а. В этой схеме якорь двигателя 2 подключен к источнику тока 1 и обтекается постоянным током. Значение тока в обмотке возбуждения 3 и его направление могут изменяться с помощью потенциометра 4 и контактов К1 и К2. Так как I = const, электромеханическая характеристика двигателя будет представлять собой вертикальную прямую линию (см. рис. 4.25, б).

Семейство механических характеристик легко получить на осно­вании формулы M = kФI. Из нее видно, что при / = const момент двигате­ля и его направление определяются соответственно значением маг­нитного потока и его знаком. Таким образом, если с помощью по­тенциометра 4 (рис. 4.25, а) и контактов К1 и К2 изменять значе­ние тока возбуждения и его направление, а тем самым и магнитный поток Ф, можно получить механические характеристики в виде пря­мых 1 ...6 при различных магнитных потоках от –Ф₁ до +Ф₆ (рис. 4.25, в). Такие характеристики обеспечивают постоянство мо­мента на валу двигателя при любой его скорости, а ЭП приобретает свойства источника момента, управляемого по цепи возбуждения.

В каких же случаях могут потребоваться механические характе­ристики такого вида? Вспомним, что одна из функций ЭП связана с обеспечением регулируемого по значению усилия или момента для создания на исполнительном органе рабочей машины требуемого натяжения в обрабатываемом или изготавливаемом материале или изделии (производство листового металла, проводов, бумаги, тек­стильного полотна и др.). Очевидно, что ЭП с такими механичес­кими характеристиками наиболее просто обеспечит выполнение этой функции, а также позволит получить постоянные по значению ускорения или замедления движения.

индуктора с током, протекающим в металле (канале) печи, вызывает

Задача:

Билет15

Завод питается от подстанции энергосистемы по двум воздушным линиям напряжением 110кВ. Распределение электроэнергии по заводу осуществляется на напряжении 10 кВ.

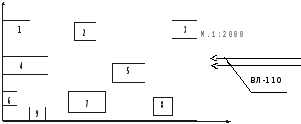

Ген. план показан на рисунке 5.

Сведения о нагрузке

№ цеха	Активная мощность Р, кВm	Реактивная мощность Q,, квар	Кол-во подстанций в цехе
1	800	350	1
2	1900	800	2
3	1800	1200	2
4	750	450	1
5	830	710	1
6	800	650	1
7	700	420	1
8	690	390	1
9	810	540	1

Рис. 5

Определить оптимальное место расположения главной понизительной подстанции (ГПП), число и мощность силовых трансформаторов ГПП, составить принципиальную однолинейную схему электроснабжения.

Решение:

1. определяем полные нагрузки цеховых подстанций

2. определяем центры нагрузок цеховых подстанций, которые находятся в центре цеха

3. определяем координаты центров нагрузок цехов

4. определяем условный центр электрических нагрузок
