литейной базами. Из чертежа видно, что большинство размеров (6 мм, 26 мм, 12 мм, 14 мм) проставляют от конструкторской базы В.

Неуказанные литейные радиусы 1,6...2 мм

Рис. 2.55

2.7.Указание на чертежах допусков формы

ирасположения поверхностей

Форма поверхности любой детали при ее изготовлении получается с отклонением от номинальной геометрической правильной формы (неци- линдричность, неплоскостность и др.).

Возможны также отклонения от расположения поверхностей, огра- ничивающих деталь (непараллельность, несоосность и др.).

ГОСТ 2.308-79 устанавливает правила указания допусков формы и расположения поверхностей на чертежах изделий всех отраслей промыш- ленности.

42

Знаки, применяемые для условного обозначения допусков формы поверхностей, приведены в табл. 2.1.

Таблица 2.1

Условные обозначения допусков формы поверхностей

(по ГОСТ 2.308-79)

Для условного обозначения допусков расположения поверхностей применяют знаки, указанные в табл. 2.2.

Таблица 2.2

Условные обозначения допусков расположения поверхностей

(по ГОСТ 2.308-79)

43

Данные о допусках формы и расположения поверхностей условно указывают на чертежах в прямоугольной рамке, разделенной на две и бо- лее частей (рис. 2.56, а, б).

Рис. 2.56

В первой части помещают знак допуска; во второй – числовое значе- ние, в мм; в третьей и последующих – буквенное обозначение базы или другой поверхности, к которой относится допуск.

Рамки вычерчивают сплошными тонкими линиями. Высота цифр, букв и знаков, вписываемых в рамки, должна равняться высоте цифр размерных чисел. Высота рамки должна превышать размер цифр, букв, знаков на 2…3 мм.

Рамку располагают горизонтально. Допускается вертикальное рас- положение рамки, если в горизонтальном положении она затемняет чертеж. Наклон линий в знаках неплоскостности, нецилиндричности, непараллельности и биения должен быть приблизительно равен 75° к основной рамке.

2.7.1. Обозначение баз при нанесении допусков формы и расположения поверхностей

Базы обозначают зачерненным треугольником, который соединяют при помощи соединительной линии с рамкой. При выполнении чертежей с помощью выводных устройств ЭВМ допускается треугольник, обозна-

чающий базу, не зачернять.

Треугольник, обозначающий базу, должен быть равносторонним,

высотой приблизительно равной размеру шрифта размерных чисел.

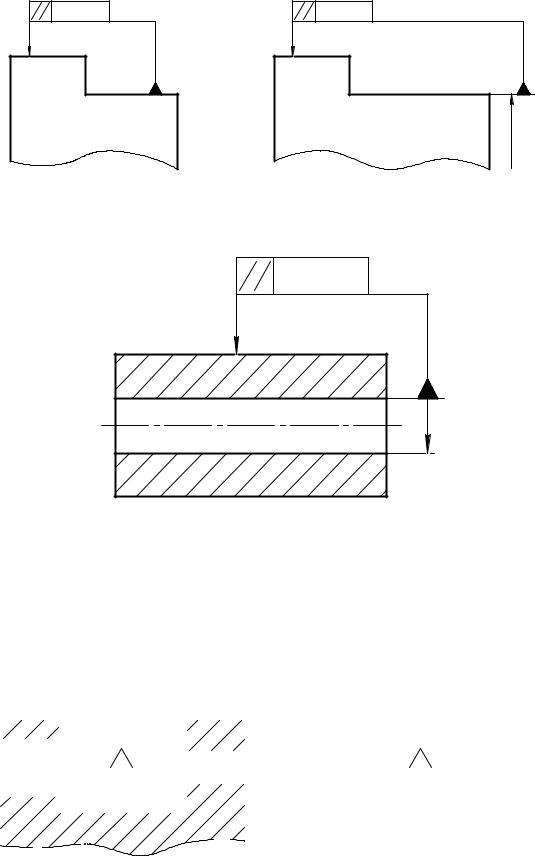

Если базой является поверхность или ее профиль, то основание тре-

угольника располагают на контурной линии поверхности (рис. 2.57, а)

или на ее продолжении (рис. 2.57, б). При этом соединительная линия не должна быть продолжением размерной линии.

В случае недостатка места стрелку размерной линии допускается за-

менять треугольником, обозначающим базу (рис. 2.58).

44

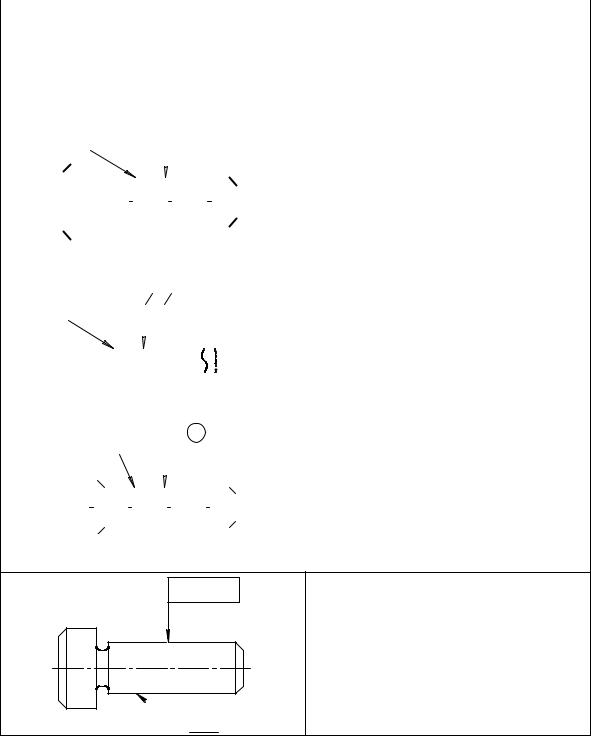

В табл. 2.3 приведены условные обозначения допусков формы поверх- ностей на чертежах, а в табл. 2.4 – условные обозначения допусков распо- ложения поверхностей на чертежах. В этих таблицах даются также краткие текстовые пояснения, которые при необходимости записывают в техниче- ских условиях (взамен обозначений, которые наносятся на чертеже).

Допуск плоскостности

Допуск цилиндричности

0,05

Допуск цилиндричности вала (А) 0,05 мм

(À)

46

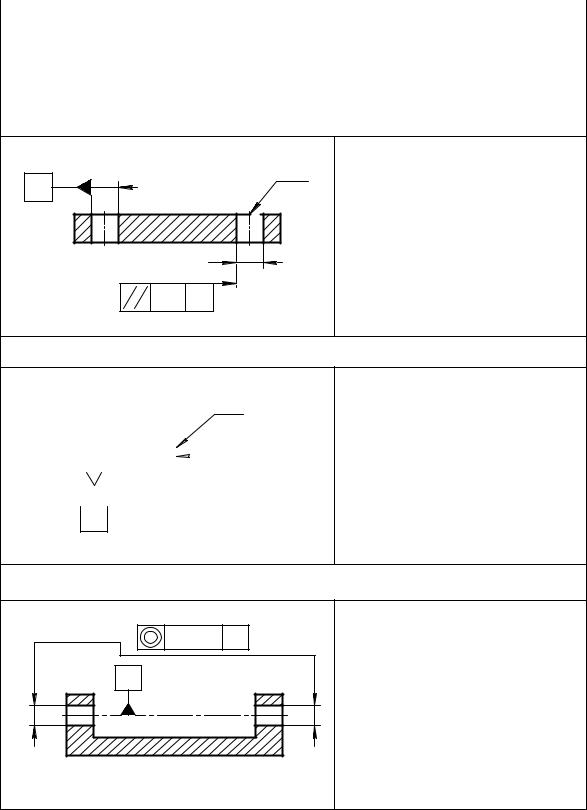

Таблица 2.4 Чтение условных обозначений на чертежах допусков расположения и суммарных

допусков формы и расположения

Допуск параллельности

Допуск перпендикулярности

(Á)

À

Допуск соосности

47

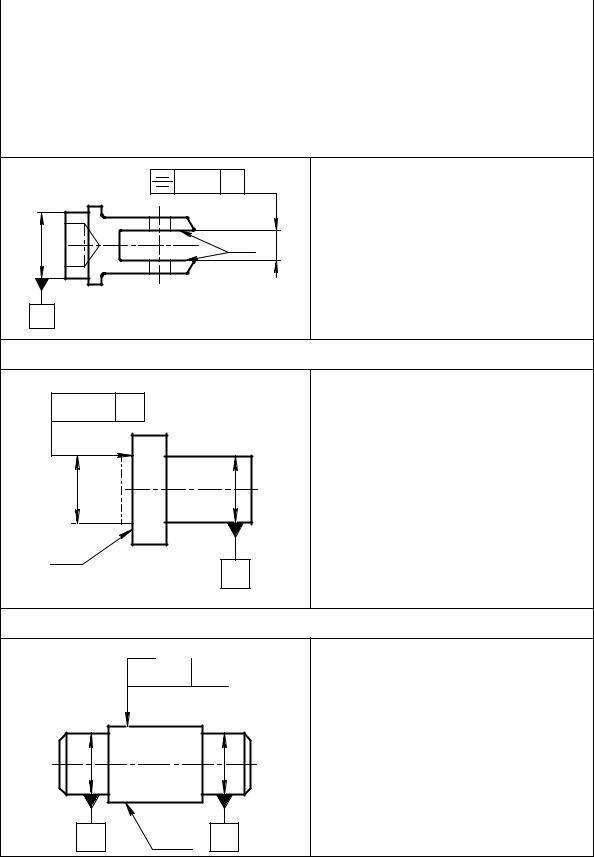

Допуск симметричности

Допуск торцового биения

Допуск радиального биения

48

2.8. Шероховатость поверхности

Шероховатостью поверхности называют неровности в виде впадин и выступов (гребешки), которые получаются на поверхности детали в местах ее обработки режущим инструментом (резцом, шлифовальным кругом и т.д.) или при получении их литьем, штамповкой и др. Поверх- ности деталей с большой шероховатостью быстрее изнашиваются. По- лучение поверхности с меньшей шероховатостью удорожает стоимость изготовления детали.

Измеряют шероховатость поверхности специальными приборами (профилометром, профилографом и др.).

Шероховатость поверхности детали обозначается на чертеже специ- альными знаками согласно ГОСТ 2.309-73. Числовые значения парамет- ров указываются согласно ГОСТ 2.789-73.

Стандарт на шероховатость поверхностей ранее предусматривал 14 классов. Чем выше класс шероховатости, тем меньше высота неровно- стей. В 1980 году в ГОСТ 2.789-73 был введен СТ СЭВ 638-77, внесены изменения и упразднены классы шероховатости.

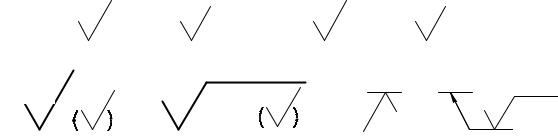

В 2002 г. Международным советом по стандартизации, метрологии и сертификации приняты изменения в обозначение шероховатости. Напри- мер, заменить обозначение шероховатости:

В соответствии с ГОСТ 2.789-73 шероховатость поверхностей опре- деляется одним из специальных параметров: средним арифметическим от- клонением профиля (символ Ra) или средней высотой неровностей профи- ля по 10 точкам (символ Rz).

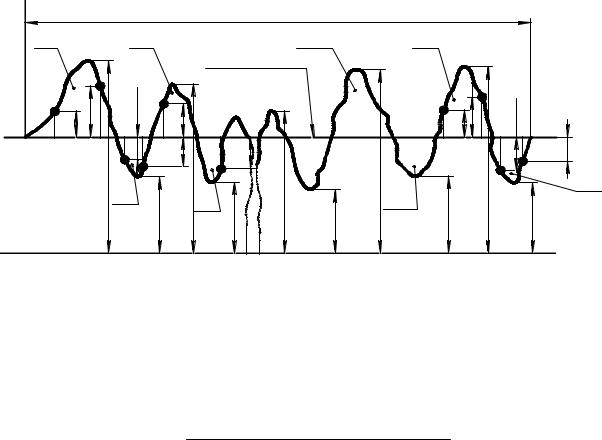

Значения параметров определяются на некотором участке поверх- ности, называемом базовой длиной l. Соотношение высотных параметров и базовой длины приведены в табл. 2.5.
