Ко второму типу относятся чертежи деталей, сходных по форме со стандартными деталями, но отличающихся по размерам (пружины, зубча- тые колеса и др.).

Чертежи крепежных резьбовых деталей (болты, винты, гайки, шпильки) относятся к третьему типу.

При построении чертежей деталей следует учитывать их форму и способы изготовления. Различают:

–детали из листового материала, полученные гибкой, штамповкой и т.п.;

–детали, ограниченные поверхностями вращения (круглые детали: валы, втулки, штуцера и т.д.);

–детали, получаемые горячей штамповкой (обычно не симметрич- ные и не плоские);

–литые детали, различные объемные детали;

–детали, ограниченные плоскостями (простые плоские детали). Детали, применяемые в машинах, механизмах и др., отличаются как

по форме, размерам, так и технологическому процессу их изготовления. Одни детали изготавливают из проката или изделий заготовок путем меха- нической обработки, другие – литьем, горячей штамповкой.

В зависимости от формы и способов изготовления детали можно разделить:

–по геометрическому признаку, принимая за основу форму детали (цилиндрическая, коническая);

–по технологическому признаку, принимая за основу технологиче- ский процесс изготовления деталей (точение, литье и т.п.);

–по конструктивным признакам, учитывая назначение и работу де- тали в конструкциях (зубчатые колеса, кулачки и т.п.).

2.5.Общие правила нанесения размеров на чертежах деталей

итиповые ошибки

Линейные размеры на чертежах приводят в миллиметрах, без указа- ния единицы измерения. Ниже приведены сравнительные примеры нане- сения размеров на чертежах с ошибками и правильно выполненные.

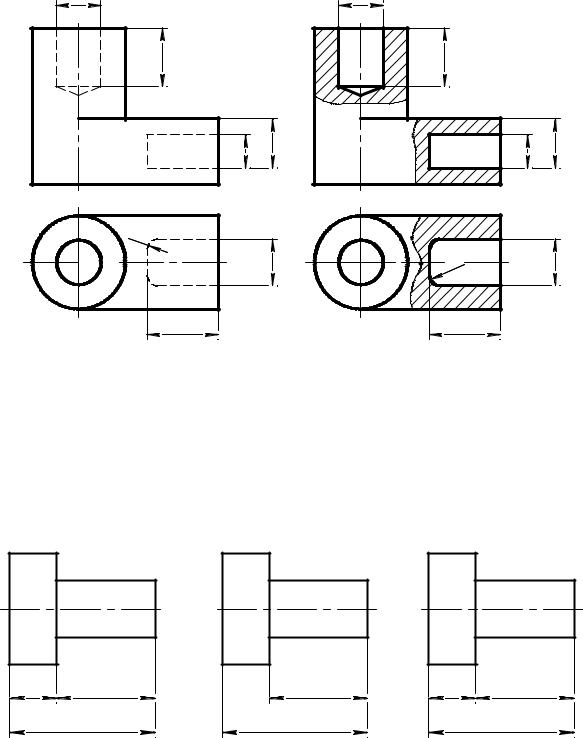

Не рекомендуется наносить размеры от линии невидимого контура (рис. 2.21, а). Целесообразно выполнить местные разрезы или сечения

(рис. 2.21, б).

21

Рис. 2.21

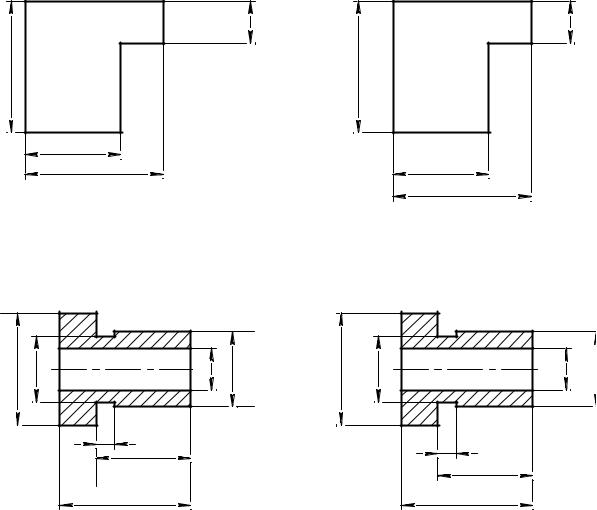

Не допускается наносить на чертежах размеры в виде замкнутой це- пи (рис. 2.22, а). Исключение составляют случаи, когда один из размеров указывают как справочный (рис. 2.22, в).

Рис. 2.22

22

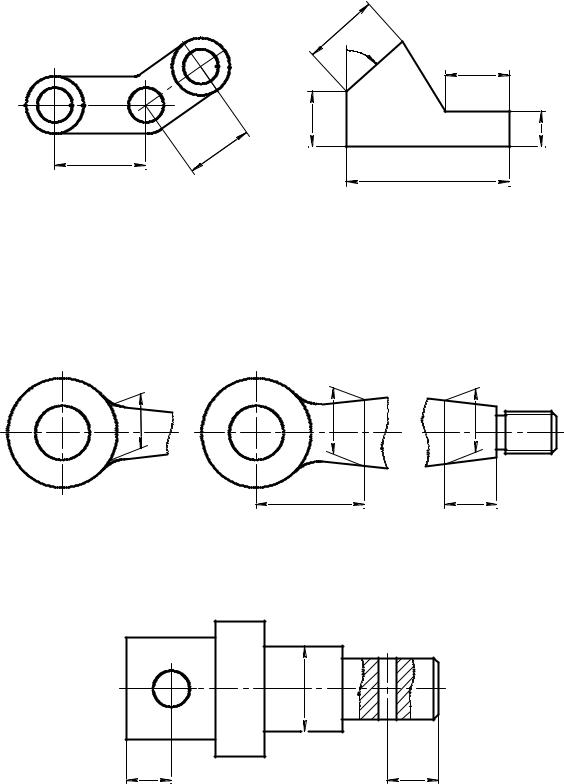

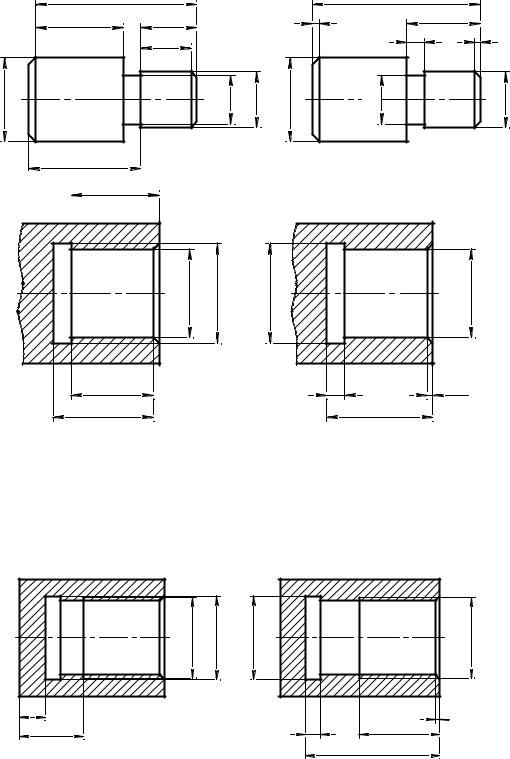

При нанесении размеров наклонных прямолинейных отрезков раз- мерные линии проводят параллельно этим отрезкам, а выносные линии – перпендикулярно к ним (рис. 2.25).

50Å

Рис. 2.25

Вслучаях, когда выносные линии при проведении перпендикулярно

кизмеряемому отрезку оказываются очень близко к другим линиям черте- жа, их следует проводить под углом таким образом, чтобы они вместе с измеряемым отрезком и размерной линией составляли параллелограмм

(рис. 2.26).

Рис. 2.26

Допускается проводить размерные линии непосредственно к линиям видимого контура, осевым и центровым линиям (рис. 2.27).

Рис. 2.27

24

Выносные линии должны выходить за концы стрелок размерных ли-

ний на 1…5 мм, минимальное расстояние между параллельными размер-

ными линиями должно быть 7 мм, а между размерной линией и линией контура – 10 мм (рис. 2.28).

Необходимо избегать пересечения размерных и выносных линий и особенно пересечения размерных линий между собой.

Поэтому рекомендуется меньшие размеры размещать ближе к лини-

ям видимого контура изображения (рис. 2.29).

25

Если вид или разрез симметричной детали изображают только до оси симметрии или с обрывом, то размерные линии, относящиеся к этим эле-

ментам, проводят также с обрывом, а обрыв размерной линии делают дальше оси или линии обрыва (рис. 2.30).

Рис. 2.30

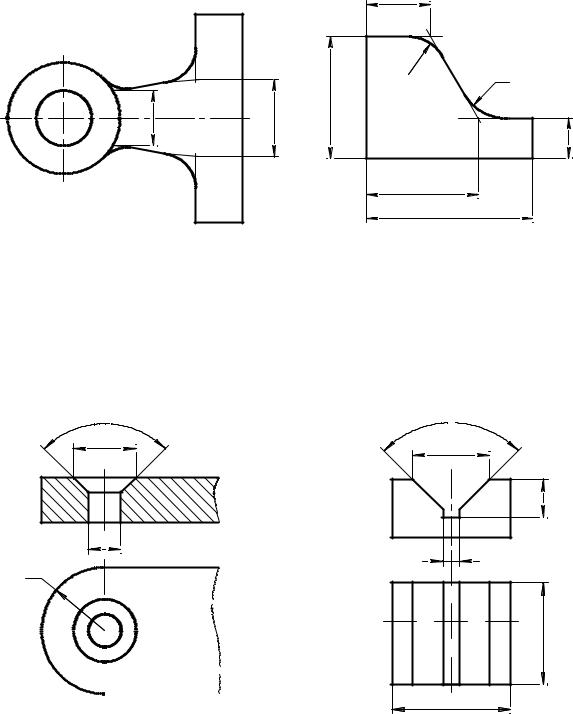

При нанесении размеров отдельных элементов детали, когда линии их контуров сопрягаются плавными переходами, необходимо линии кон-

тура продолжить сплошными тонкими линиями до их взаимного пересе-

чения и из полученных точек пересечения провести выносные линии

(рис. 2.31).

26

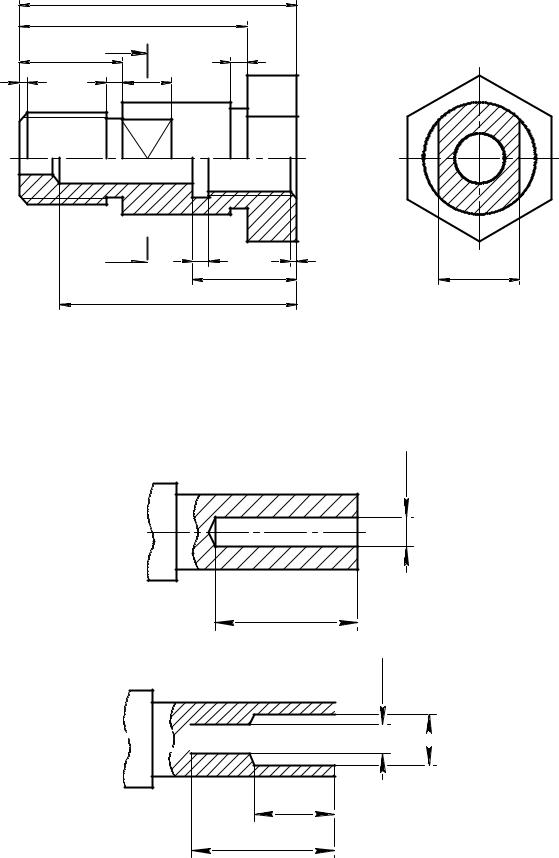

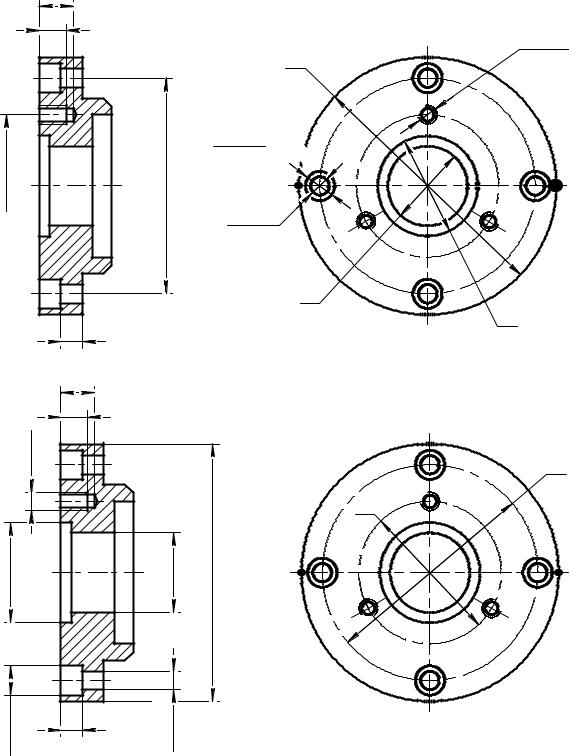

При равномерном расположении отверстий по окружности указыва- ют диаметр этой окружности и количество отверстий, а угловые размеры, определяющие их взаимное расположение, не наносят (рис. 2.35).

29

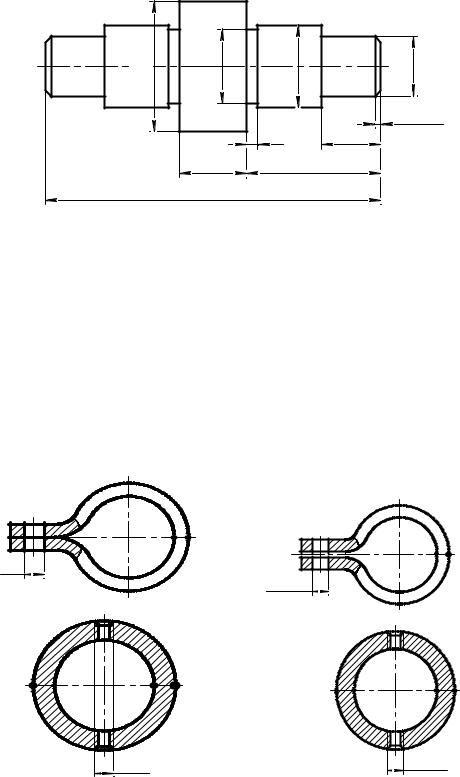

Размеры двух симметрично расположенных элементов детали (кроме отверстий и фасок) наносят один раз без указания их количества

(рис. 2.36).

Рис. 2.36

Одинаковые элементы, расположенные в разных частях изделия (на- пример, отверстия), рассматриваются как один элемент, если между ними нет промежутка (рис. 2.37, а) или если эти элементы соединены тонкими сплошными линиями (рис. 2.37, б).

При отсутствии этих условий указывают полное количество элемен-

тов (рис. 2.38, а, б).

а) Ç10

а) 2отв.Ç10
