На рис. 3.46 приведен пример условного изображения шлицевого со- единения прямобочного профиля.

À

d-8x36x40x7 А-А

À

Рис. 3.46

3.2.Неразъемные соединения

3.2.1.Сварные соединения

Сварка является одним из основных способов получения неразъем- ных соединений в машиностроении. Она находит широкое применение при изготовлении металлургического, кузнечно-прессового, химического, энергетического и других видов оборудования. Сварка позволяет создавать изделия, в которых используются paзличные металлы и сплавы в зависи- мости от назначения тех или иных элементов изделия. По сравнению с из- делиями, изготовленными литьем, ковкой, клепкой, аналогичные сварные изделия оказываются более легкими. Особое место отводится сварке в ре- монтном производстве.

Сваркой называется технологический процесс получения неразъем- ных соединений посредством установления межатомных связей между со- единяемыми частями при их нагревании и (или) пластическом деформиро- ваний.

Сварным соединением называется неразъемное соединение, выпол- ненное сваркой. Соединение свариваемых деталей осуществляется при по-

131

мощи сварного шва, представляющего собой затвердевший после расплав- ления металл.

Существуют различные виды сварки (дуговая, электрошлаковая, га-

зовая, индукционная, плазменно-лучевая, контактная, трением и др.), клас-

сификация которых приведена в ГОСТ I9521-74.

Некоторые стандарты, устанавливающие основные типы, конструк-

тивные элементы и размеры сварных соединений, приведены ниже:

ГОСТ 5264-80 – Ручная дуговая сварка. Соединения сварные.

ГОСТ 8713-79 – Сварка под флюсом. Соединения сварные.

ГОСТ 15878-79 – Контактная сварка. Соединения сварные.

ГОСТ 16310-80 – Соединения сварные из полиэтилена, полипропи-

лена и винипласта.

Согласно ГОСТ 2601-84 различают следующие виды сварных соеди-

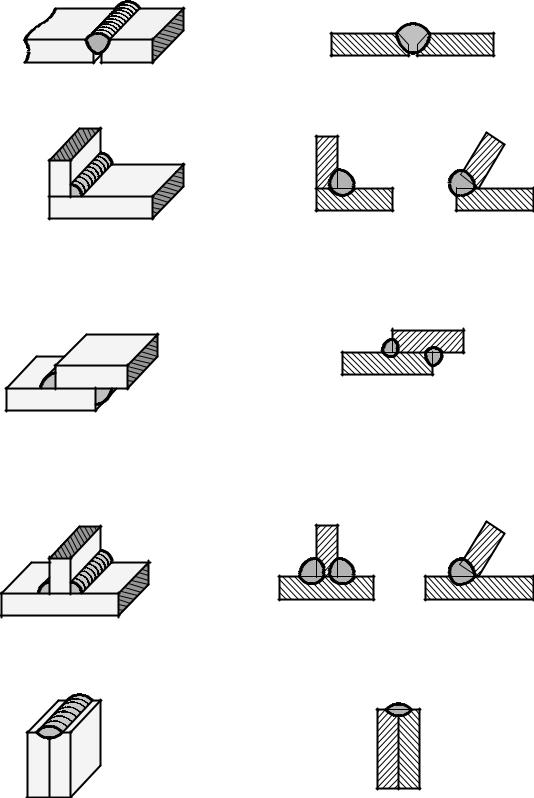

нений: стыковые, угловые, тавровые, нахлесточные и торцовые (рис. 3.47).

Их обозначают соответственно буквами С, У, Т, Н, Тр.

Стыковое сварное соединение (рис. 3.47, а) – это соединение двух элементов, примыкающих друг к другу торцовыми поверхностями.

Угловым называется такое сварное соединение (рис. 3.47, б), в кото-

ром свариваемые элементы расположены под углом и сварены в месте примыкания их краев.

Нахлесточное – это такое сварное соединение (рис. 3.47, в), в кото-

ром сварные элементы расположены параллельно и частично перекрывают друг друга.

Тавровым называется такое сварное соединение (рис. 3.47, г), в кото-

ром торец одного элемента примыкает под углом и приварен к боковой поверхности другого элемента.

Торцовым называется такое сварное соединение (рис. 3.47, д), в ко-

тором боковые поверхности сварных элементов примыкают друг к другу.

При обозначении на чертежах сварных соединении к буквенному обозначению добавляют цифровое, например, С1, С2, Н2, Н4 и др., что оп-

ределяет форму подготовленных кромок, характер сварного шва (односто-

ронний, двусторонний) и толщину свариваемых деталей. Более подробные сведения приведены в ГОСТ 5264-80 Ручная дуговая сварка. Соединения сварные. Выборка из данного стандарта приведена в табл. 3.25.

132

Пластины толщиной до 2 мм соединяют встык без разделки кромок и без зазора. При толщине деталей от 2 до 5 мм стыковые соединения вы- полняют без разделки кромок с зазором между торцовыми поверхностями, больше 5 мм – с разделкой кромок. При толщине пластин от 5 до 15 мм применяют V-образную разделку, свыше 15 мм – X- образную разделку кромок.

Сварные швы бывают непрерывные (без промежутков по длине), прерывистые (с промежутком по длине) и точечные.

На рис. 3.48 приведены сварные соединения с различными видами

швов.

Виды сварных соединений и их обозначение на чертежах в зависи- мости от подготовки кромок приведены ниже.

Стыковое соединение:

С1 – шов с отбортовкой двух кромок, односторонний; С2 – без скоса кромок, односторонний; С4 – без скоса кромок, двусторонний;

С5 – со скосом одной кромки, односторонний; С7 – со скосом одной кромки, односторонний замковый; С8 – со скосом одной кромки, двусторонний;

С11 – с двумя симметричными скосами одной кромки, двусторонний.

Нахлесточные соединения:

Н1– шов без скоса кромок, односторонний прерывистый; Н2 – шов без скоса кромок, двусторонний прерывистый;

Н3 – с удлиненным отверстием, односторонний с несплошной заваркой.

Тавровые соединения:

Т1 – шов без скоса кромок, односторонний; Т2 – шов без скоса кромок, односторонний прерывистый;

Т3 – шов без скоса кромок, двусторонний прерывистый; Т4 – шов без скоса кромок, двусторонний шахматный;

Т8 – с криволинейным скосом одной кромки, двусторонний.

Угловые соединения:

У1 – шов с отбортовкой одной кромки, односторонний; У2 – без скоса кромок, односторонний, впритык; У3 – без скоса кромок, двусторонний, впритык; У4 – без скоса кромок, односторонний; У8 – с двумя скосами одной кромки, двусторонний.

135

Рис. 3.48.

136

3.2.1.1. Условное изображение швов сварных соединений

Условные изображения и обозначения на чертежах швов сварных соединений определяет ГОСТ 2.312-72.

Независимо от способа сварки видимый шов сварного соединения изображают сплошной основной линией, невидимый – штриховой ли- нией (рис. 3.49, а). Видимую одиночную сварную точку условно изо- бражают знаком «+», выполняемым сплошными основными линиями высотой и шириной 5...10 мм (рис. 3.49, б). Невидимые одиночные точки не изображают.

От изображения шва или одиночной точки проводят линию-выноску, начинающуюся односторонней стрелкой. Линию-выноску предпочтитель- но проводить от видимого шва. Заканчиваться линия-выноска должна го- ризонтальной полкой, на которой проставляется условное обозначение шва сварного соединения.

3.2.1.2. Условные обозначения швов сварных соединений

Вспомогательные знаки для обозначения сварных швов (табл. 3.27) выполняются сплошными тонкими линиями и должны быть одина- ковой высоты с цифрами, входящими в обозначение шва.

В обозначение шва включают также буквенное обозначение способа сварки: А – автоматическая, П – полуавтоматическая (ГОСТ 11533-75), Кт – контактная точечная (ГОСТ 15378-79) и др. Для ручной дуговой сварки буквенное обозначение не записывается.

137

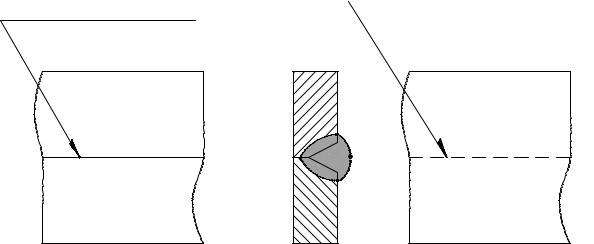

Условное обозначение шва наносят над полкой линии-выноски для шва на лицевой стороне (рис. 3.50, а) и под полкой – для шва на оборот- ной стороне (рис. 3.50, б).

Рис. 3.50

В зависимости от толщины свариваемых изделий для углового тав- рового и нахлесточного соединений минимальная величина катета шва со- гласно ГОСТ 5264-80 должна выбираться из табл. 3.26.

Таблица 3.26

Примечание: минимальное значение катета не должно превышать 1,2 толщины более тонкого элемента.

138

ны в табл. 3.28.
