Длина гаечного резьбового конца шпильки l0 зависит от диаметра резьбы и длины шпильки l, она выбирается для разных вариантов по ГОСТ 22032-76… ГОСТ22041-76.

Условное обозначение «Шпилька М24× 90 ГОСТ 22036-76» означает, что шпилька имеет исполнение 1, наружный диаметр резьбы d = 24 мм, шаг крупный, длина шпильки l = 90 мм, длина ввинчиваемого конца

l1 = 1,6 d = 38 мм, шпилька нормальной точности, ГОСТ 22036-76. «Шпилька 2М24× 1,5× 90 ГОСТ 22032-76» означает, что шпилька

имеет исполнение 2, наружный диаметр резьбы d = 24 мм, шаг резьбы мел- кий р = 2 мм, длина шпильки l = 90 мм, длина ввинчиваемого конца

l1 = 1 d = 24 мм, шпилька нормальной точности, ГОСТ 22032-76.

«Шпилька М20× 1,5 × 90 ГОСТ 22040-76» означает, что шпилька име-

2,5

ет исполнение 1, наружный диаметр резьбы d = 20 мм, шаг резьбы на ввинчиваемом конце мелкий р = 1,5 мм, шаг резьбы на гаечном конце крупный р = 2,5 мм, длина шпильки l = 90 мм, длина ввинчиваемого конца l1 = 2d = 40 мм, шпилька нормальной точности, ГОСТ 22040-76.

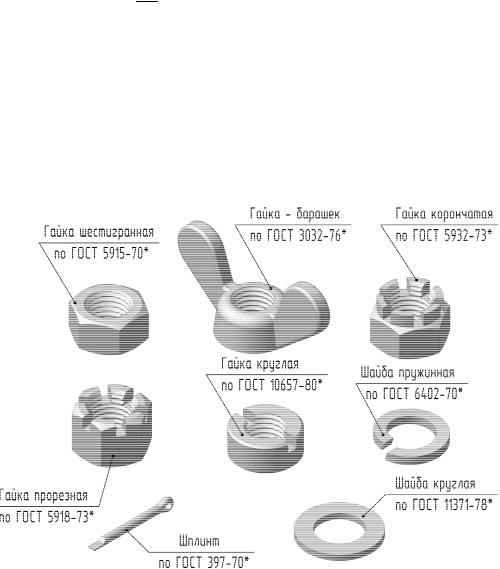

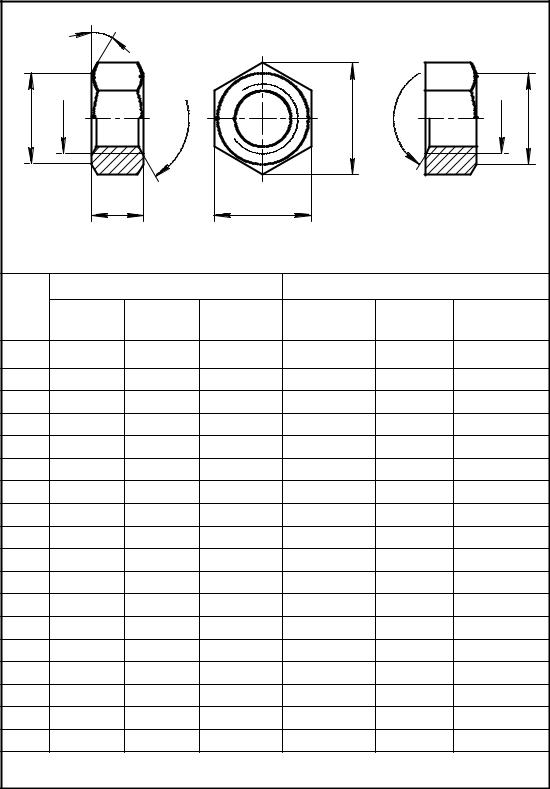

Гайка – крепежное изделие, имеющее отверстие с резьбой для на- винчивания на болт или шпильку. По форме поверхности различают гайки шестигранные, круглые, корончатые, гайки-барашки и др. (рис. 3.14).

Рис. 3.14

91

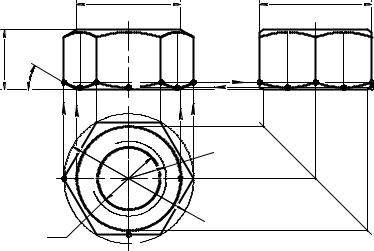

4. Строим очертание гайки на виде слева, для этого используем ли- нии связи и размер S. Через точку, отмеченную на главном виде цифрой 1, проводим горизонтальные линии связи; получаем точки, ограничивающие ребра гайки по длине. Через точку, отмеченную на виде слева цифрой 2, проводим вторую горизонтальную линию и на главном виде получаем низшие точки фаски. Эти точки будут находиться на линиях, делящих ка- ждую грань гайки пополам. Отмеченные точки соединяют между собой тонкой линией от руки, а затем обводят до толщины сплошной основной линии с помощью лекала.

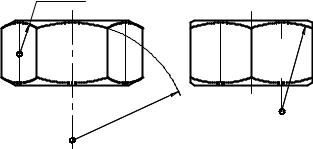

Имея низшие и высшие точки гиперболы – линии пересечения фаски (конической поверхности) с гранями шестигранной призмы, можно про- вести кривые дугами окружностей (рис. 3.16).

Рис. 3.16

Шайба. Деталь, которую устанавливают под гайку в виде кольца, называют шайбой. Она предназначена для защиты поверхности соединяе- мой детали (крышки) от задиров и смятия при затяжке гайки, а также для исключения возможности самоотвинчивания гаек от вибраций и толчков.

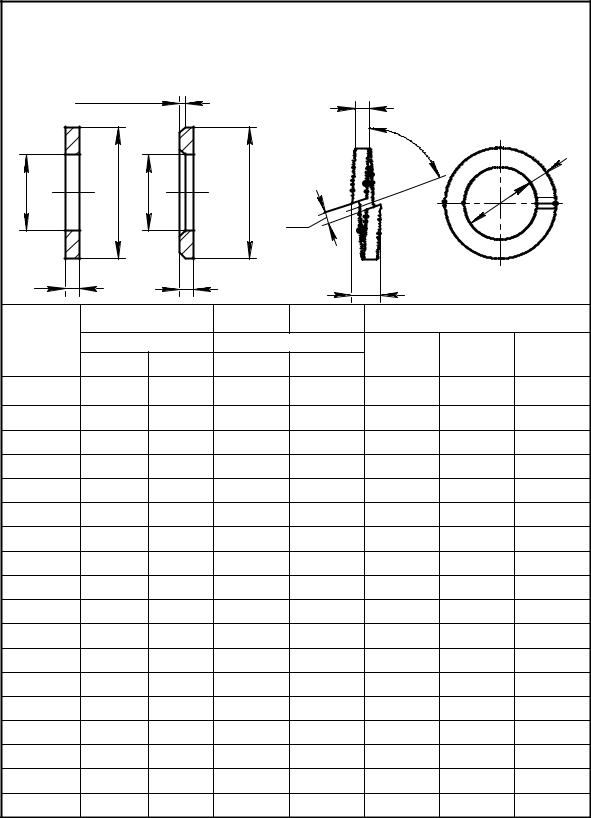

Стандартами установлено более 15 наименований шайб различного назначения и конструкции, на рис. 3.14 показаны лишь наиболее часто применяемые из них, а в табл. 3.11 представлена их конструкция и указаны размеры.

Условное обозначение «Шайба 24 ГОСТ 11371-78*» на учебных чер- тежах читается так: шайба исполнения 1 по ГОСТ 11371-78* для крепеж- ной детали с диаметром резьбы d = 24 мм.

Шайба того же номинального размера исполнения 2 имеет следую- щее обозначение: «Шайба 2. 24 ГОСТ 11371-78*».

Условное обозначение пружинной шайбы «Шайба 10.65Г ГОСТ 6402-70» читается так: шайба нормальная исполнения 1 для крепежной де- тали с диаметром резьбы d = 10 мм из стали марки 65Г.

93

3.1.3. Резьбовые соединения

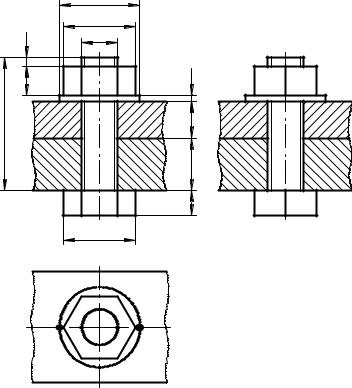

3.1.3.1. Соединение деталей болтом Соединение двух деталей с помощью болта, гайки и шайбы показано

на рис. 3.17, а на рис. 3.18 изображен чертеж такого соединения.

Рис. 3.17

Болт, гайка и шайба в продольных разрезах показываются не разре- занными и не заштрихованными.

Рис. 3.18

Крепежные изделия и соединения образованные с их использовани- ем очень часто встречаются в различных отраслях промышленности и по-

96

этому на чертежах их изображают, как правило, упрощенно или вообще условно.

В отличие от конструктивного изображения болтового соединения (рис. 3.18), в котором размеры всех элементов использованных в соедине- нии крепежных деталей взяты из соответствующих стандартов на эти из- делия, при упрощенном изображении соединений крепежными деталями для расчета этих же размеров используются приведенные ниже специаль- ные коэффициенты, устанавливающие их зависимость от диаметра резьбы использованных в соединении деталей.

Рис. 3.19

97

Буквенное обозначение размеров элементов, приведенных в соотно-

шениях, показано на рис. 3.19.

При упрощенном изображении резьбовых соединений зазоры меж-

ду стержнем крепежного изделия и отверстием под него не показывают.

Дуги скругления фасок на головке болта и гайке, а также фаски на стержне не вычерчивают. Линию границы резьбы на стержне не показы-

вают, а тонкую линию внутреннего диаметра резьбы проводят по всей длине стержня.

Задание 1. «Соединение деталей болтом»

Содержание задания

На листе чертежной бумаги формата А4 выполнить сборочный чер-

теж упрощенного болтового соединения в двух изображениях (изображе-

ние, соответствующее виду слева, выполнять не следует).

На сборочном чертеже нанести размеры и указать номера позиций всех деталей соединения, как на образце. Вычертить и заполнить специфи-

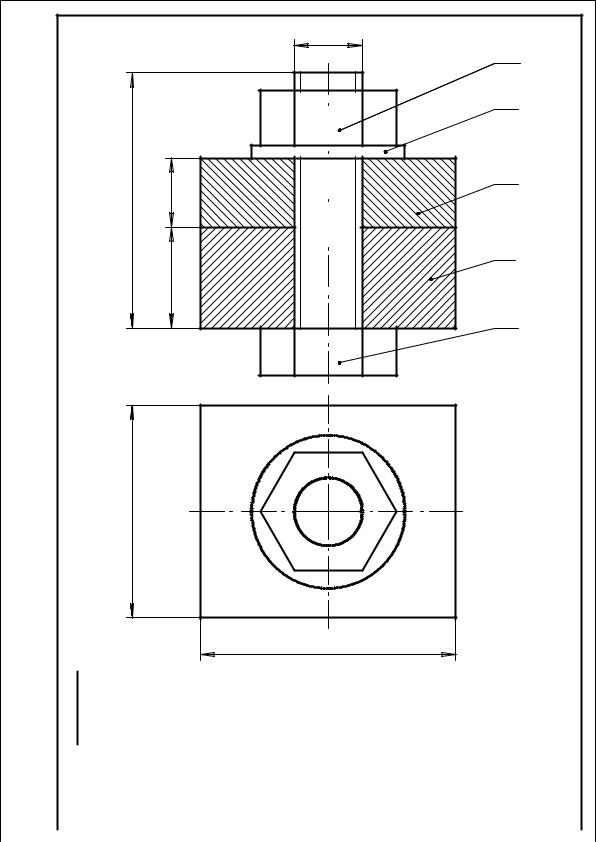

кацию. Пример выполнения задания и спецификация к нему приведены на рис. 3.20 и 3.21.

Методические указания к выполнению задания

Для выполнения задания необходимо изучить ГОСТ 2.311-68 – изо-

бражение резьбы и ГОСТ 2.315-68* – изображения упрощенные и услов-

ные крепежных деталей. По табл. 3.8 определить размер резьбы болта d,

толщины основания n и крышки m, для своего варианта (вариант задания соответствует порядковому номеру фамилии студента в групповом журна-

ле). По приведенным к рис. 3.19 соотношениям рассчитать размеры эле-

ментов крепежных деталей и длину болта по формуле

L = m + n + S + H1 + k.

Полученный результат необходимо округлить до ближайшего стан-

дартного размера, установленного ГОСТ 7798-70*, из приведенного ряда: 8; 10; 12; 16; (18); 20; (22); 25; (28); 30; 32; (38); 40; 45; 50; 55; 60; 65; 70; 75; 80; (85); 90; (95); 100; (105); 110; (115); 120; (125); 130; 140; 150;

160; 170; 180; 190; 200; 220; 240; 260; 280; 300 мм.
