75. Ребристые монолитные перекрытия с балочными плитами и плитами, раб-щими в двух направлениях…

Ребристые монолитные перекрытия с балочными плитами

Ребристое перекрытие с балочными плитами состоит из плиты, работающей по короткому направлению, вто­ростепенных и главных балок

Конструктивные схемы ребристых перекрытий

I — главные балки; 2 — второсте­пенные балки; 3 — колонна

Сущность конструкции монолитного ребри­стого перекрытия в том, что бетон в целях экономии уда­лен из растянутой зоны сечений, где сохранены лишь ребра, в которых сконцентрирована растянутая арматура. Полка ребер — плита — с пролетом, равным расстоянию между второстепенными балками, работает на местный изгиб.

Второстепенные балки опираются на монолитно свя­занные с ними главные балки, а те, в свою очередь, на колонны и наружные стены.

Расчет плиты, второстепенных и главных балок

Изгибающие моменты в неразрезных балочных пли­тах и второстепенных балках с пролетами разной или отличающейся не более чем на 20 % длиной, определяют с учетом перераспределения моментов и при этом созда­ют равномоментную систему. В многопролетной балке опорные моменты M_sup на средних опорах при равномерно распределенной нагрузке g равны меж­ду собой.

Используя уравнение равновесия М_l+М_А·b/l+M_B·a/l=M₀ для сечения в середине пролета, находят

Msup=(q+υ)·l² / 16.

В первом пролете максимальный изгибающий момент будет:,

M _B= (g + v) l²/11

Армирование балочных плит: а-рулонными сетками с продольной раб арматурой при опир-ии на наружн сетку б- тоже при опирании на крайнюю второстепенную балку в - рулонными сетками с поперечной раб арматурой при опирании на наружную стену г- то же при опирании на крайнюю второстепенную балку

Ребристые монолитные перекрытия с плитами, опертыми по контуру

11.4.1. Конструктивные схемы перекрытий

Конструктивная схема перекрытий включает плиты, работающие на изгиб в двух направлениях, и поддержи­вающие их балки. Все элементы перекрытия монолитно связаны. Размеры сторон плиты достигают 4...6 м; практиче­ски возможное отношение сторон 1…1,5. Балки назначают одинаковой высоты и располагают по осям колонн в двух направлениях Перекрытия без промежуточных колонн и с малыми размерами плит (менее 2 м) называют кессонными Тол­щина плиты в зависимости от ее размеров в плане и зна­чения нагрузки может составлять 50...140 мм

Расчет и конструирование плит, опертых по контуру

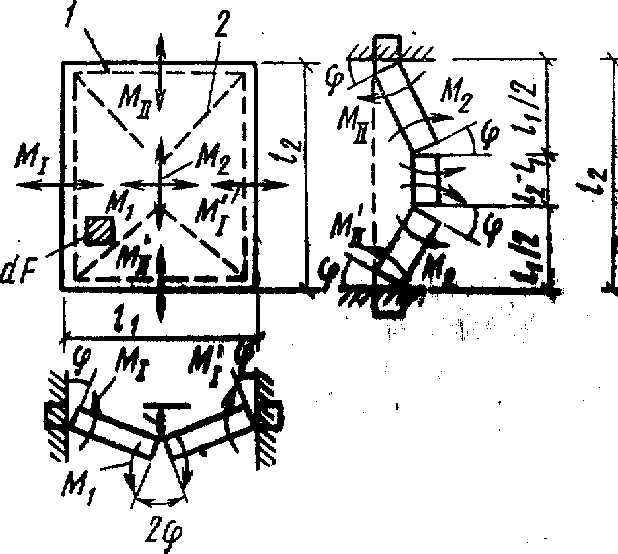

Плиты, опертые по контуру, рассчитывают кинемати­ческим способом метода предельного равновесия. Плиту в предельном равновесии' рассматривают как систему плоских звеньев, соединенных друг с другом по линиям излома пластическими шарнирами, возникающими в про­лете приблизительно по биссектрисам углов и на опорах вдоль балок (рис. 11.30, а). Изгибающие моменты плиты М зависят от площади арматуры A_s, пересеченной пла­стическим шарниром, и определяются на 1 м ширины пли­ты: M=RsA_sZb.

При различных способах армирования плит, опертых по контуру, составляют уравнение работ внешних и вну­тренних сил на перемещениях в предельном равновесии в определяют изгибающие моменты от равномерно рас­пределенной нагрузки.
