13.4. Особенности определения усилий в двухветвевых и ступенчатых колоннах
При двухветвевых колоннах расчет поперечной рамы с учетом пространственной работы каркаса здания аналогичен расчету рамы со сплошными колоннами. Двухветвевая колонна представляет собой многоэтажную однопролетную раму (рамный стержень) с расстоянием с между ветвями осей, расстоянием s между осями распорок, числом панелей n, длиной b нижней рамной части, длиной а верхней сплошной части, общей длиной l (рис. 13.5). Примеры армирования сплошных и двухветвенных колонн приведены на рис. 13.6; средние колонны, испытывающие действие моментов двух знаков, армируются симметрично. Для колонн применяют бетоны классов С15/20 – С30/35.

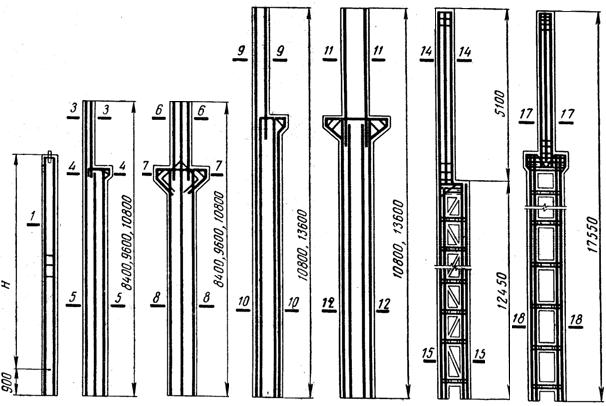

Рис.13.6. Конструкции колонн одноэтажных зданий
Лекция 14. Конструкции покрытий
14.1. Плиты покрытий
Плиты беспрогонных покрытий представляют собой крупные ребристые панели размером 3×12 и 3×6 м, которые опираются непосредственно на ригели поперечных рам; плиты 1,5×12 и 1,5×6 м используют как доборные элементы, в местах повышенных снеговых отложений у фонарей, в перепадах профиля покрытия. Плиты другого типа - прогонных покрытий значительно меньших размеров (3×0.5 и 1,5×0,5 м) - опираются на железобетонные прогоны, которые, в свою очередь, опираются на ригели поперечных рам. Беспрогонная система покрытий в наибольшей степени отвечает требованиям укрупнения элементов, уменьшения числа монтажных единиц и является основной в строительстве одноэтажных каркасных зданий.
а) – с прогонами вдоль здания; б) – с крупноразмерными панелями;
1 – плиты; 2 – прогоны; 3 – ригели; 4 – крупнопанельные плиты
Рис. 14.1. Схема покрытий
Ребристые плиты 3×12 м, принятые в качестве типовых, имеют продольные ребра сечением 100×450 мм, поперечные ребра сечением 40×150мм, полку толщиной 25мм, уширения в углах — вуты, которыми обеспечивается надежность работы в условиях систематического воздействия горизонтальных усилий от торможения мостовых кранов (рис. 4.1). Продольные ребра армируют напрягаемой стержневой или канатной арматурой, поперечные ребра и полки — сварными каркасами и сетками. Бетон принимают классов С25/30, С35/40.
Плиты ребристые 3×6 м, также принятые в качестве типовых, имеют продольные и поперечные ребра и армируются напрягаемой арматурой. Плиту толщиной 25…30мм армируют сварными сетками с расстояниями между стержнями рабочей и распределительной арматуры не более 350мм.
Высоту сечений продольных ребер принимают в пределах 1/20…1/30 пролета. Ширину ребер, так же как и толщину плит, определяют расчетом и конструктивными требованиями.
а – конструкция панели; б – армирование поперечного ребра; а – армирование продольного ребра
Рис. 14.2. Конструкция крупноразмерной панели покрытия 6×3м
а – конструкция панели; б – варианты армирование стержневой, проволочной и прядевой арматурой; в – сопряжение панелей; 1 – сетка плиты; 2 – каркас ребра; 3 – угловая сетка; 4 – стержни; 5 – предварительно напряженная проволочная арматура; 6 - пряди
Рис. 14.3. Конструкция крупноразмерной панели покрытия 12×3м
Плиты двухконсольные 2Т размерами 3×12 и 3×6 м имеют продольные ребра, расположенные на расстоянии 1,5 м, и консольные свесы полок (рис. 14.4). Благодаря уменьшению изгибающих моментов в поперечном направлении ребер не делают, форма плиты упрощается. В плитах размером 3×12м продольные предварительно напряженные ребра изготовляют заранее, а затем бетонируют полку. Связь ребер с полкой создается устройством выпусков арматуры и сцеплением бетона. Раздельное изготовление плиты позволяет снизить класс бетона полок до С10/15. Плиты 3×6 м изготовляют как раздельно, так и целиком.
а – монолитная ребристая панель с проволочной арматурой; б – сборно-монолитная ребристая панель с предварительно изготовленными ребрами; в – армирование продольных ребер предварительно напрягаемыми стержнями (1), высокопрочной проволокой (2) и канатами (3)
Рис. 14.4. Конструкция предварительно напряженных крупноразмерных панелей покрытия размером 12×3м типа «2Т»
Основные технико-экономические показатели плит покрытий представлены в табл. 14.1.
Таблица 14.1. Технико-экономические показатели плит покрытий
Тип плиты |
Масса плиты, т |
Классы бетона |
Приведенная толщина бетона, см |
Расход стали на плиту, кг, при армировании продольных ребер | |
стержнями |
канатами или высокопрочной проволокой | ||||
Ребристая 3x12 м |
6,8 |
С25/30, С35/40 |
7,65 |
265-391 |
205-288 |
То же, 3×6 м |
2,38 |
С20/25, С25/30 |
5,3 |
70-101 |
56-70 |
2Т 3×12 м |
6,8 |
С35/40 |
7,65 |
330 |
237 |
То же, 3×6 м |
2,38 |
С20/25 |
5,3 |
85 |
63 |
Ребристая малоуклонная 3×18 м |
12,2 |
С35/40 |
8,98 |
- |
581 |
Сводчатая КЖС 3×18м |
10,9 |
С35/40 |
8,03 |
- |
431 |
Двускатная 3×18 м |
15,1 |
С35/40 |
11,2 |
- |
382 |
Технические решения крупноразмерных плит 3×18 и 3×24м, опирающихся на балки пролетом 6 или 12 м, разработаны для покрытий со скатной и малоуклонной кровлей (рис. 14.5). Плиты 2Т в этом решении имеют трапециевидные продольные ребра с уклоном верхнего пояса 1 : 12 и полку переменной толщины (25—60 мм). Плиты крупноразмерные железобетонные сводчатые КЖС имеют криволинейные продольные ребра с уширениями в нижней и верхней частях, гладкую полку толщиной 40…50 мм в середине пролета, 140…160 мм в торце у опор (рис. 14.6). Плиты ребристые под малоуклонную кровлю имеют трапециевидные продольные ребра с уклоном верхнего пояса 1 : 20, 1 : 30, поперечные ребра с шагом 1000 мм и полку толщиной 25 мм (рис. 14.7).
Рис. 14.5. Схема технического решения покрытия с двускатными плитами типа 2Т размером 3×18м
Рис. 14.6. Конструкция сводчатой крупноразмерной панели КЖС
Рис. 14.7. Схема ребристой плиты покрытия под малоуклонную кровлю размером 3×18м
По технико-экономическим показателям ребристые малоуклонные плиты немного уступают сводчатым плитам КЖС, однако их преимущество в том, что при малом уклоне покрытия можно широко применять средства механизации в производстве кровельных работ. При криволинейной поверхности сводчатых плит это затруднено.
