Бушман - Инженерная Графика
.pdfВыбор вида аксонометрических проекций определяется в зависимости от формы изображаемых предметов. В качестве начала координат может быть взята одна из характерных точек предмета. Предмет можно включить в параллелепипед и проводить построение аксонометрии, делая отчеты от его граней. Последовательность построения аксонометрии показана на рис. 2.12. В аксонометрии разрезы выполняют двумя и более секущими плоскостями. Чтобы начертить разрез предмета, вначале нужно построить его аксонометрическое изображение, а затем наметить линии, по которым он рассекается плоскостью (рис. 2.12). Направление линий штриховки принимается параллельным диагоналям граней куба, которые соответственно параллельны плоскостям XOY, XOZ, YOZ.

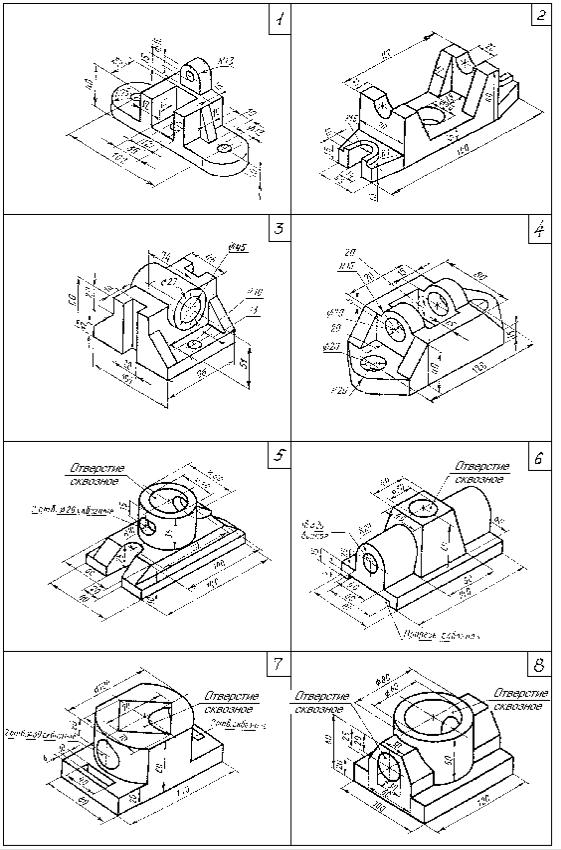

Таблица 2.4
Варианты заданий к задаче 6
Продолжение табл. 2.4
Продолжение табл. 2.4
Продолжение табл. 2.4
Рис. 2.9. Пример выполнения задачи 6
Таблица 2.5
Варианты заданий к задаче 7
Продолжение табл. 2.5
Окончание табл. 2.5
Рис. 2.10. Пример выполнения задачи 7
Рис. 2.11. Построение эллипсов в аксонометрии: а) прямоугольная изометрия; б) прямоугольная диметрия; в) косоугольная (фронтальная) диметрия
