Электрич и Магн / Условные обозначения

№

Обозначение

Наименование

1

Прибор магнитоэлектрической системы с подвижной рамкой и механической противодействующей силой

2

Прибор магнитоэлектрической системы с подвижными рамками, без механической противодействующей силы (логометр)

3

Прибор магнитоэлектрической системы с подвижным магнитом

4

Прибор электромагнитной системы с механической противодействующей силой

5

Прибор электродинамической системы с механической противодействующей силой (без экрана)

6

Электростатическая

7

Биметаллический прибор

8

Электронный преобразователь в измерительной цепи

9

Выпрямитель

10

Электростатический экран

11

Магнитный экран

12

Корректор

13



Прибор постоянного тока

14



Прибор переменного тока

15

Прибор постоянного и переменного тока

16

Трехфазный прибор

17

Измерительная цепь изолирована от корпуса и испытана напряжением 2 кВ (число внутри звездочки показывает испытательное напряжение в киловольтах).

18

Измерительная цепь изолирована от корпуса и испытана напряжением 500 В.

19

Прибор испытанию прочности изоляции не подлежит

20

Прибор или вспомогательная часть под высоким напряжением

21

Прибор применять при вертикальном положении шкалы

22

Прибор применять при горизонтальном положении шкалы

23

Рабочее положение прибора наклонное (например, под углом 60 относительно горизонтальной плоскости)

24

0,5

Класс точности прибора 0,5. Нормирующим значением для предела допускаемой основной приведенной погрешности является предел измерения

25

Класс точности прибора 1,5. Предел допускаемой основной относительной погрешности указан для части шкалы, лежащей в пределах, отмеченных специальными знаками.

26

Класс точности прибора 1,0. Нормирующим значением для предела допускаемой основной приведенной погрешности является длина шкалы

27

N

Обозначение, указывающее на ориентирование прибора во внешнем магнитном поле.

28

Fex

Стальной лист толщиной x (в миллиметрах)

29

ast

Астатический прибор

30

Внимание! Смотри дополнительные указания в паспорте и инструкции по эксплуатации

№

Обозначение

Наименование

1

Катушка индуктивности, дроссель без магнитопровода

2

Катушка индуктивности со скользящим контактом без магнитопровода

3

Дроссель с ферромагнитным магнитопроводом

4

Трансформатор без магнитопровода

5

Трансформатор с ферромагнитным магнитопроводом

6

Магнитопровод:

а) ферромагнитный;

б) ферромагнитный с воздушным зазором;

в) магнитодиэлектрический;

г) немагнитный (из меди)

7

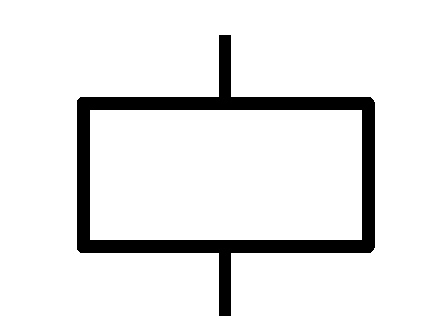

Катушка электромеханического устройства (реле), общее обозначение

8

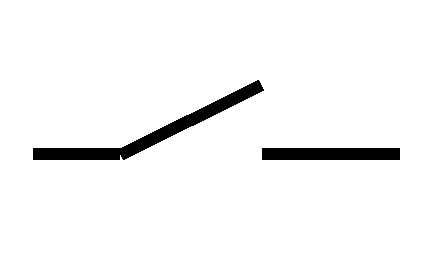

Контакт коммутационного устройства замыкающий, общее обозначение

9

Контакт коммутационного устройства размыкающий, общее обозначение

10

Контакт коммутационного устройства переключающий, общее обозначение

11

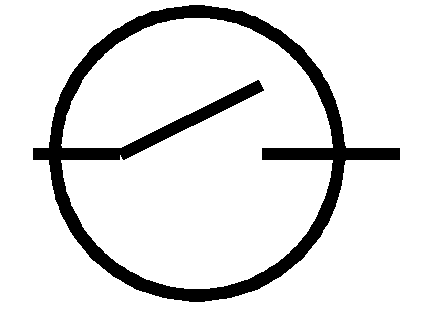

Контакт герметичный (геркон)

12

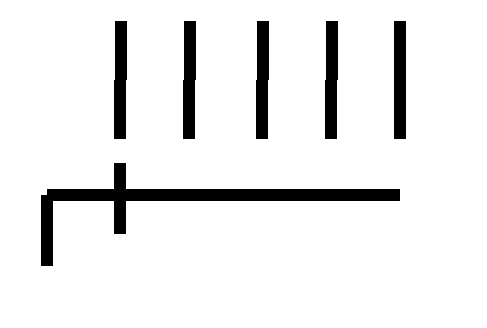

Переключатель многопозиционный (галетный)

13

Предохранитель плавкий, общее обозначение

14

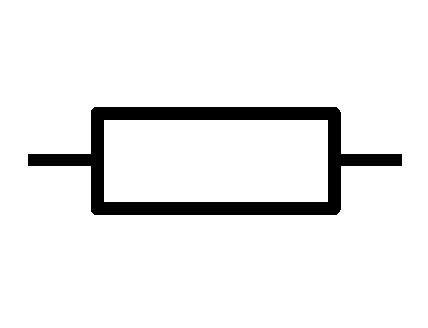

Резистор постоянный, общее обозначение

15

Резистор переменный, общее обозначение (реостат, магазин сопротивлений)

16

Резистор переменный с подвижным контактом

17

Резистор подстроечный

18

Резисторы с номинальной мощностью рассеяния:

а) 0,05 Вт;

б) 0,125 Вт;

в) 0,25 Вт;

г) 0,5 Вт;

д) 1 Вт;

е) 2 Вт;

ж) 5 Вт;

19

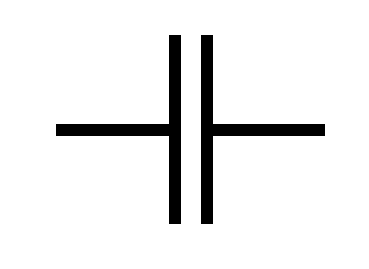

Конденсатор постоянной емкости

20

Конденсатор переменной емкости

21

Конденсатор электролитический

22

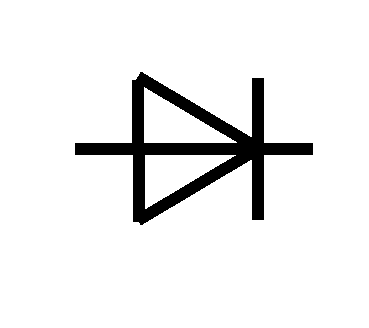

Диод полупроводниковый, общее обозначение

23

Стабилитрон

24

Биполярный транзистор p-n-p-типа

25

Биполярный транзистор n-p-n-типа

26

Полевой транзистор с каналом n-типа

27

Полевой транзистор с каналом p-типа

28

Светодиод

29

Фотодиод

30

Фоторезистор

31

Динистор

32

Тринистор с управлением по катоду

33

Тринистор с управлением по аноду

34

Прибор измерительный показывающий (амперметр)

35

Линия электрической связи с ответвлением

36

Соединение двух линий электрической связи

37

Пересечение двух линий электрической связи

38

Корпус

39

Заземление

40

Контакт разъемного соединения - штырь

41

Контакт разъемного соединения - гнездо

42

Разъемное соединение

43

Соединение коаксиальное (высокочастотное)

44

Гальванический элемент, аккумулятор

45

Батарея гальванических элементов, аккумуляторов

46

Лампа накаливания

47

Вакуумный диод с катодом прямого накала

48

Вакуумный диод с катодом косвенного накала

49

Тетрод с катодом прямого накала

50

Неоновая лампа

51

Телефон, общее обозначение

52

Громкоговоритель, общее обозначение

53

Микрофон, общее обозначение

54

Электродвигатель постоянного тока

№

Наименование

Обозначение

1

Устройства: усилители, приборы телеуправления и т.п. (общее обозначение)

А

2

Преобразователи неэлектрических величин в электрические (кроме генераторов и источников питания) и электрических величин в неэлектрические, датчики для указания или измерения (общее обозначение)

В

3

Громкоговоритель

BA

4

Телефон

BF

5

Микрофон

BM

6

Конденсатор

C

7

Элементы разные (общее обозначение)

E

8

Лампа осветительная

EL

9

Разрядники, предохранители, устройства защиты (общее обозначение)

F

10

Предохранитель плавкий

FU

11

Генераторы, источники питания, кварцевые генераторы (общее обозначение)

G

12

Батарея гальванических элементов, аккумуляторов

GB

13

Устройства индикационные и сигнальные (общее обозначение)

H

14

Прибор световой сигнализации

HL

15

Катушка индуктивности, дроссель (общее обозначение)

L

16

Двигатель (общее обозначение)

M

17

Прибор измерительный (общее обозначение)

P

18

Амперметр (миллиамперметр, микроамперметр)

PA

19

Омметр

PR

20

Вольтметр

PV

21

Ваттметр

PW

22

Резисторы постоянные и переменные (общее обозначение)

R

23

Выключатель и переключатель

SA

24

Выключатель кнопочный

SB

25

Трансформатор, автотрансформатор (общее обозначение)

T

26

Приборы полупроводниковые и электровакуумные (общее обозначение)

V

27

Диод, стабилитрон

VD

28

Транзистор

VT

29

Тиристор

VS

30

Прибор электровакуумный

VL

31

Антенна

WA

32

Соединение контактное (общее обозначение)

X

33

Штырь (вилка)

XP

34

Гнездо (розетка)

XS

35

Электромагнит

YA
