Движущие силы
Забойный
трактор
Ограничения по длине прибора
Влияние кривизны ствола
Расчет максимальной длины прибора
•D=150 mm
•D= 90 mm
•R = 30 m
•Lmax -?
Реально работающие системы доставки
Системы на каротажном кабеле
Реально работающие системы доставки
Гибкая труба
Область применения:
•Фонтанные скважины
•Компрессорное опробование
•Нагнетательные скважины
•Исследование скважин с высоким газовым фактором
•Длина горизонтального ствола – до 1000 м.
Ограничения:
Высокая стоимость, малый ресурс труб, повышенное гидродинамическое сопротивление потоку в НКТ.
Забойный трактор
Sondex
SmarTract
Верхний коннектор
Электромотор
Гидравлическая секция
Электронная
секция
Well Tract
Тяговые колеса
Гидрокомпенсатор
Нижний коннектор
Реально работающие системы доставки
Гидропоршень

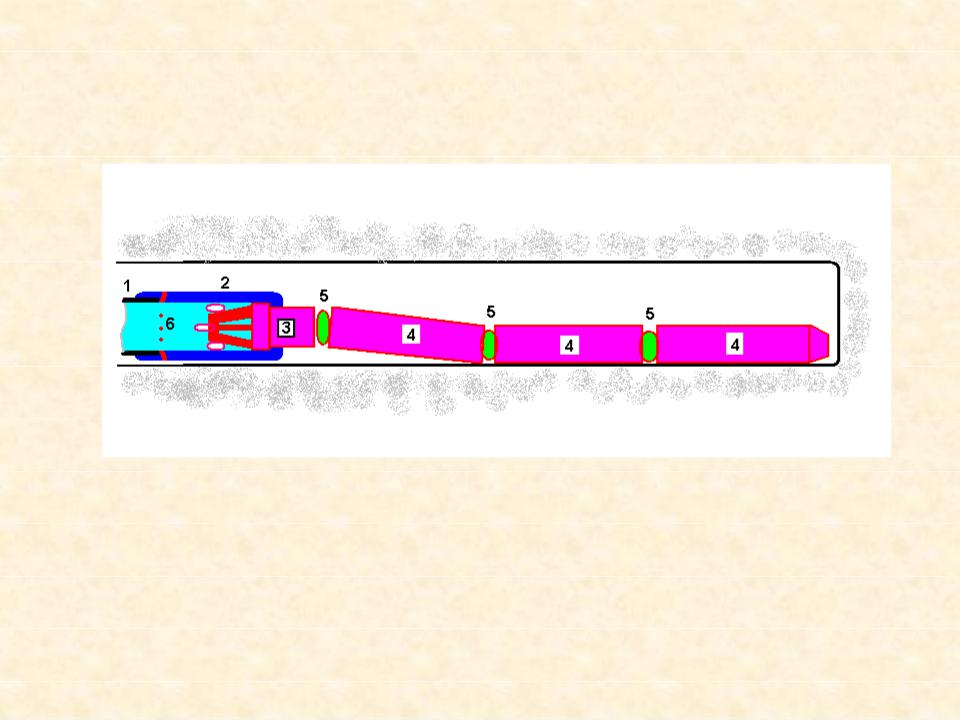

•1- колонна НКТ, 2 – наконечник, 3-поршень, 4 - модули скважинной аппаратуры, 5 – гибкие элементы слчленения модулей, 6 – перепускные отверстия.
ГЕОФИЗИЧЕСКИЕ ИССЛЕДОВАНИЯ ПРИ ОСВОЕНИИ
Насос (ШГН, ЭЦН);
Компрессирование;
Свабирование;
Струйный насос;
Схема компрессорного опробования нефтяной
скважины
Стационарное поле давления
PB = PA + gh
= PB - PА gh
(PB - PА), ат
= 10
h, м
=плотность, г/куб см
P =давление
