Возможныетехнологическиеоперации
•Шлангокабельный способ глубинно-насосной эксплуатации скважин.
•Удаление парафиновых, гидратных, асфальто-песчаных пробок в НКТ методом разбуривания.
•Удаление парафиногидратныхпробок в НКТ методом размывки.
•Сверлящаяперфорация.
•Скважинный парогенератор.

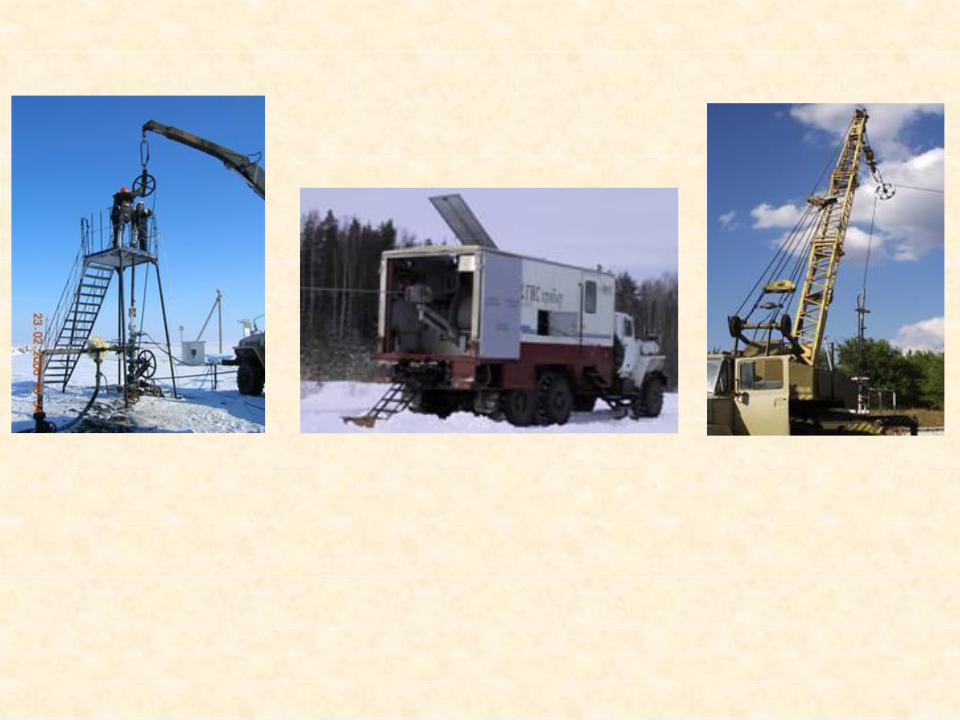

Техника и компоновка устья скважины при применении гибкой трубы
Колтюбинговая установка |
Установка подземного ремонта с |
со стальной трубой |
армированной полимерной трубой |
Возможность намотки шлангокабеля на барабан геофизического подъемника;
Возможность проведения работ без примененияпроталкивающего инжектора;
При применении трубыс электрическими жилами (шлангокабеля), появляются возможности в реализации принципиально новых технологий, совмещающих гидравлическое воздействие с одновременным управление или контролем с помощью электрическихсигналов;
Высокаякоррозионная стойкость трубы делает возможным подачу по ней агрессивных жидкостей (кислот, щелочей).

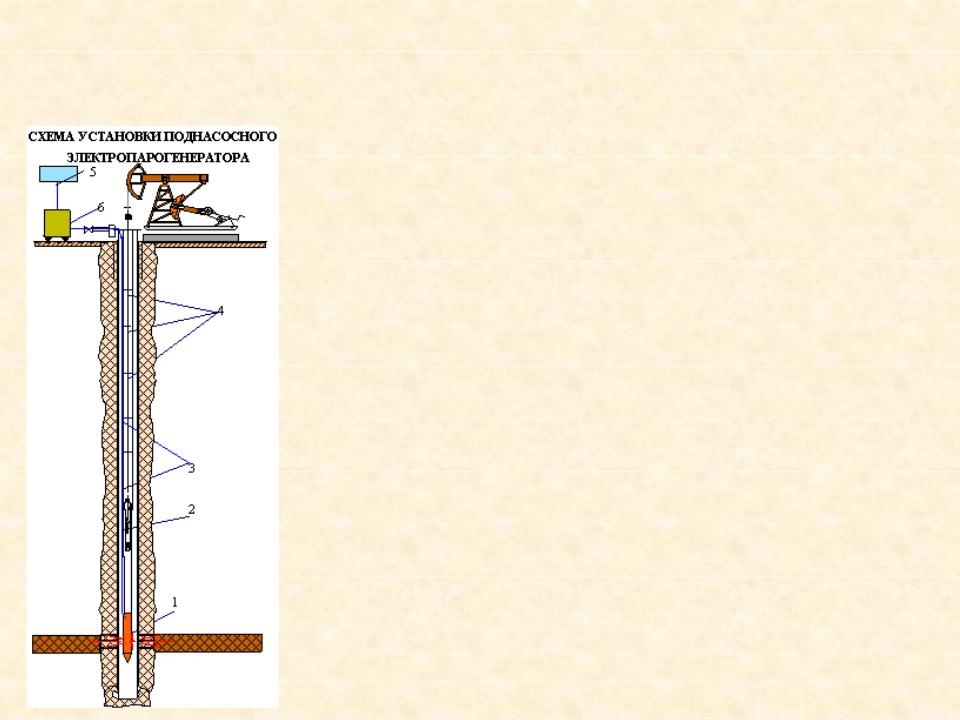

Техника и компоновка устья скважины при применении
шлангокабеляиподнасосногоэлектропарогенератора
1.Электропарогенератор;
2.Глубинный насос;
3.Шлангокабель дляподачи водыи электроэнергии;
4.НКТ;
5.Емкость с водой и насос высокого давления;
6.Наземная станцияуправления ( контроль температуры парогенератора, управление
расходом водыи подачей электроэнергии).
Мощность электронагревателя - до 120 кВт; Давление пара - 10 МРа; Температура пара – 300 0С;
Расход воды - до 200 кг/час (220 м3/час пара при атмосферном давлении и температуре 100 0С); Напряжение питания - 3х380В.
ЛИТЕРАТУРА
Л.И.Померанц, В.Т.Чукин. Аппаратура и оборудование ГИС для геофизических исследований скважин. М., Недра, 1978
Техническое описание и инструкция по эксплатации грузонесущих геофизических кабелей. Руководящий документ. М. Мин. топлива и энергетики РФ. 1998
Кривко Оборудование ГИС
Прострелочно-взрывная аппаратура. Справочник. Изд.
М., Недра, 1990
