Геофизический каротажный кабель

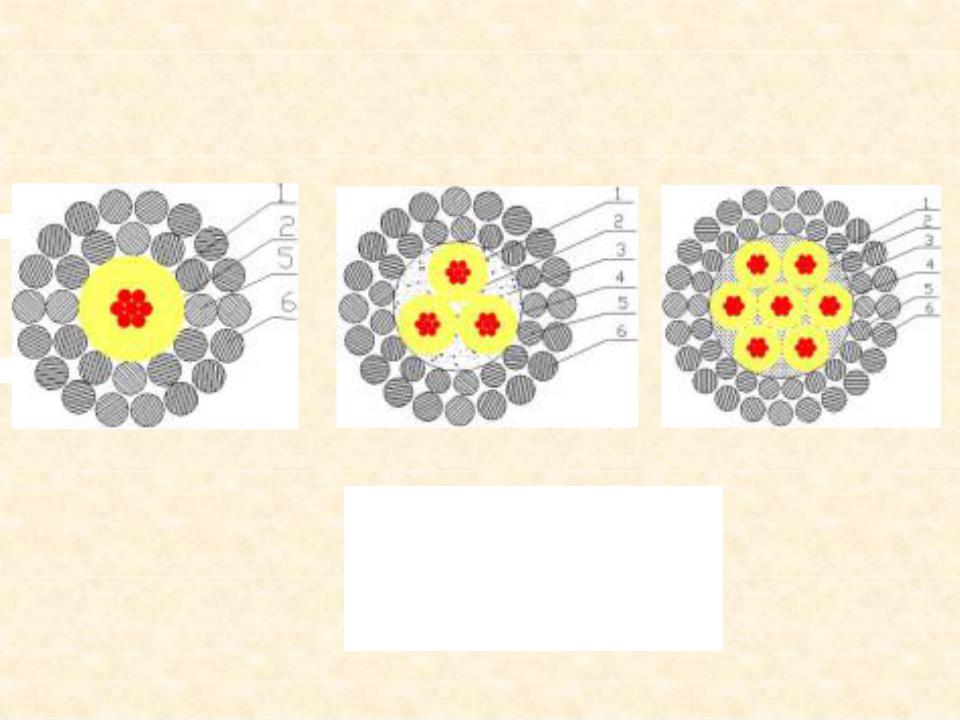

Конструкция бронированных кабелей
1.токопроводящая жила;
2.изоляция;
3.заполнитель
4.обмотка
5.первый повив брони;
6.второй повив брони.
Конструкция бронированных кабелей

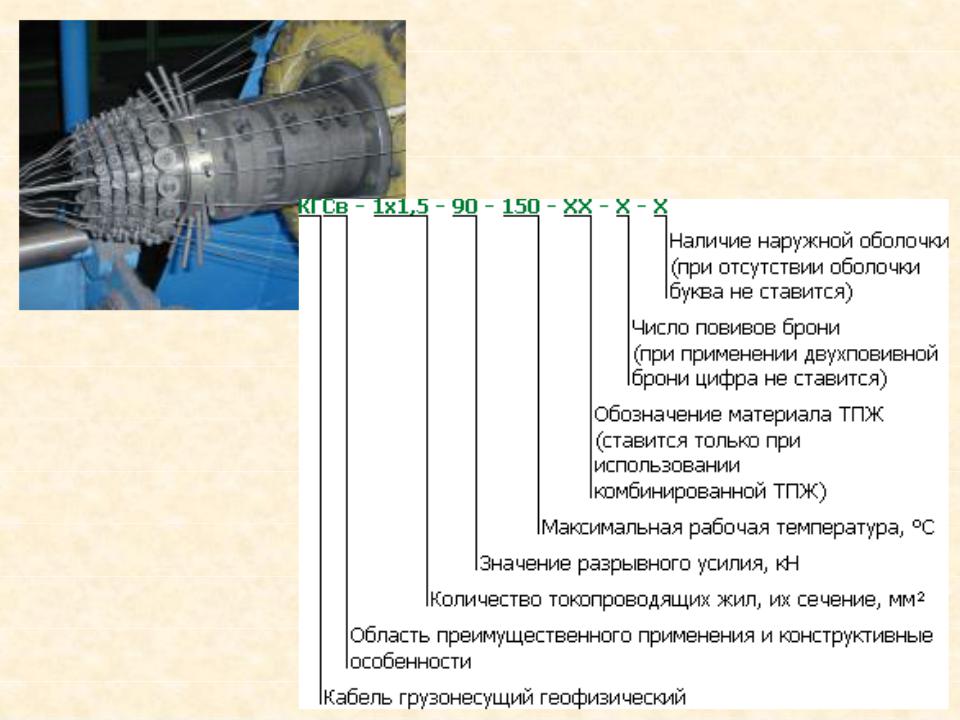

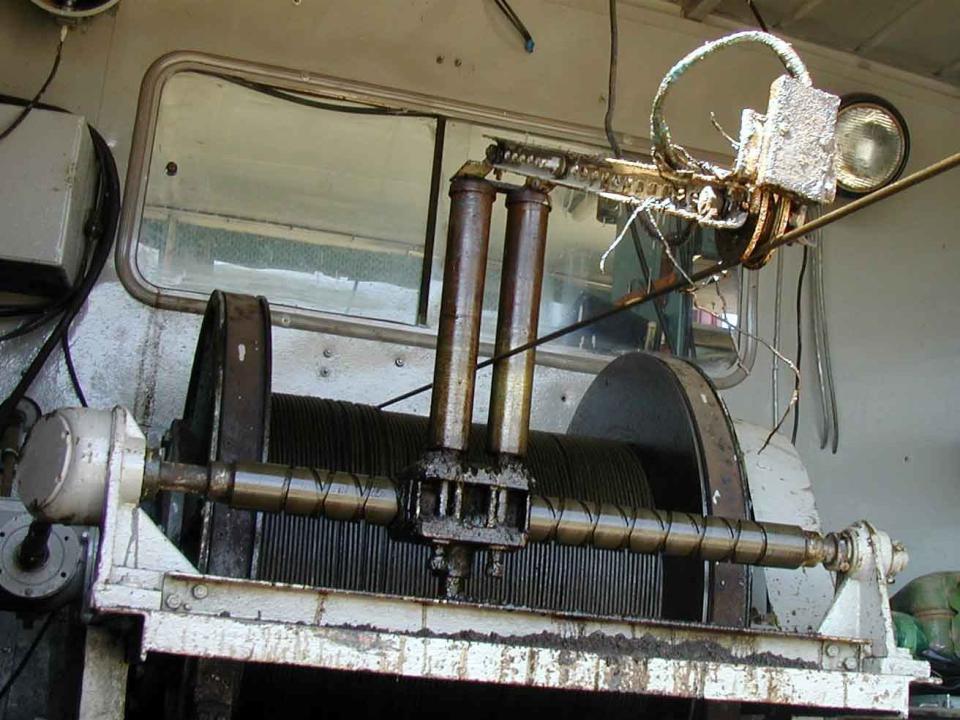

Области применения геофизических кабелей
КГ- кабель геофизический, грузонесущий, общего применения;
КГСв - кабель геофизический грузонесущий для свабирования;
КГ1К - кабель геофизический, грузонесущий, с одной коаксиальной парой;
КГл- кабель геофизический, грузонесущий для работы через лубрикатор;
КГЖ - кабель геофизический, грузонесущий повышенной осевой жесткости;
КГС- кабель геофизический, грузонесущий, стойкий против воздействия сероводорода.

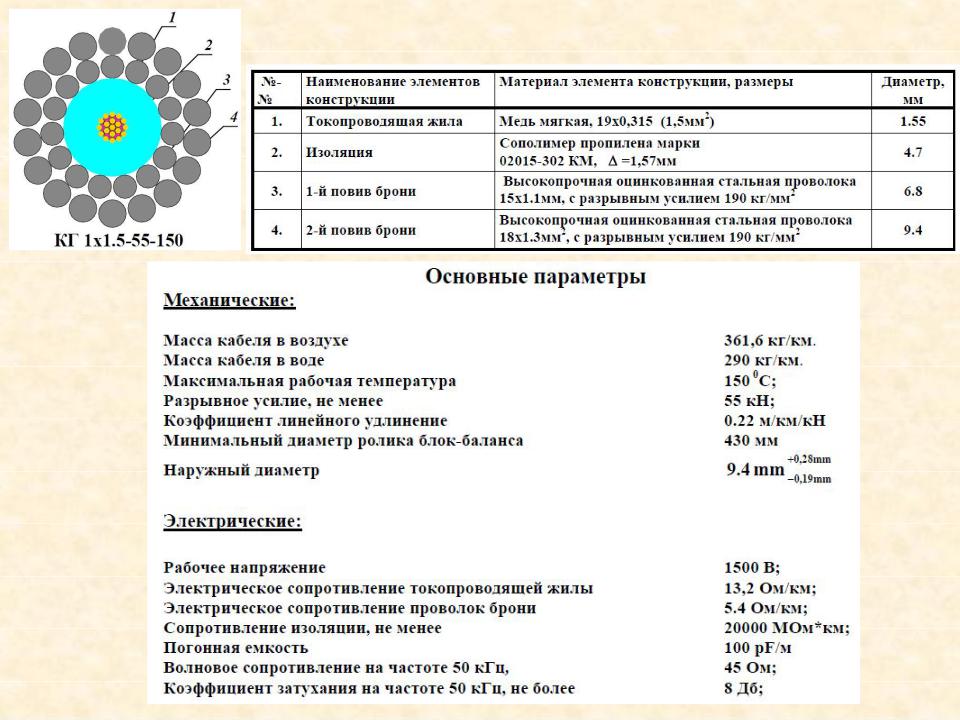

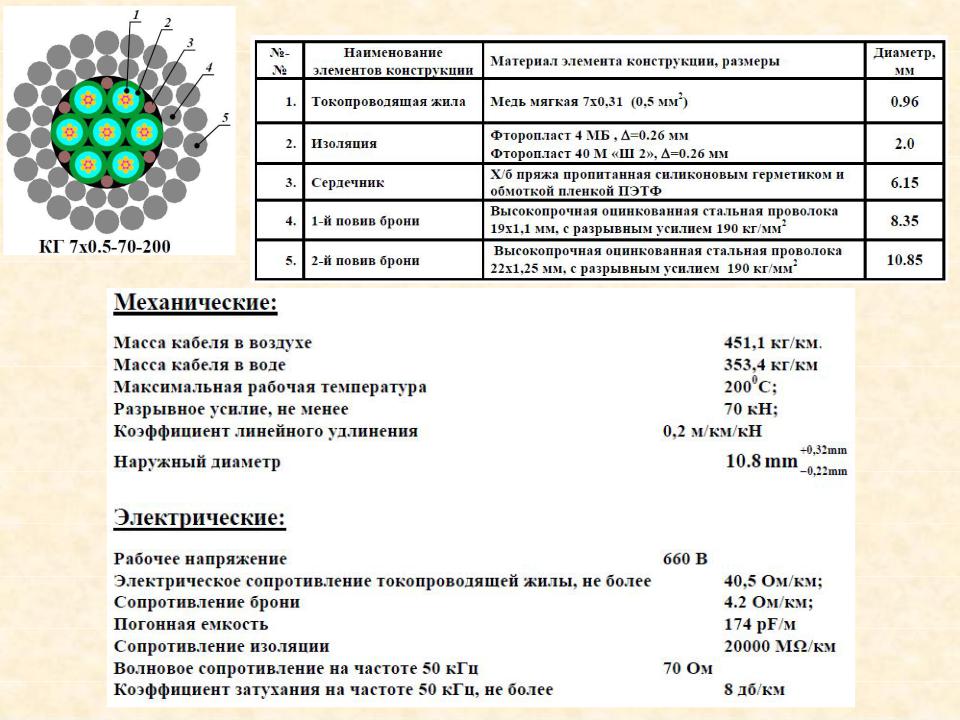

Конструкция бронированных кабелей

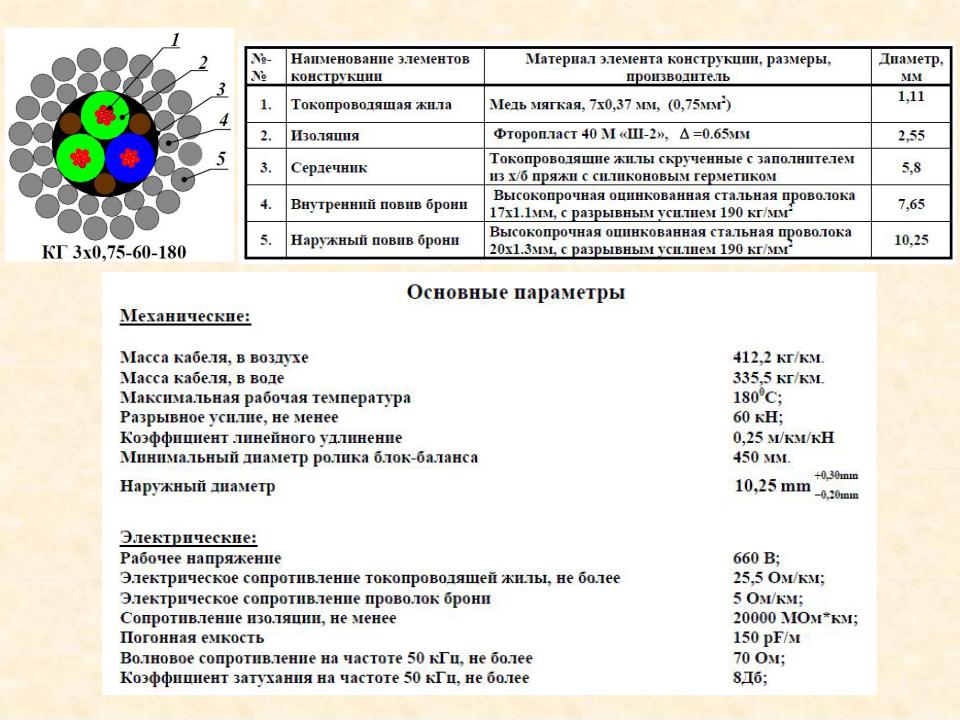

Конструкция бронированных кабелей
Конструкция бронированных кабелей

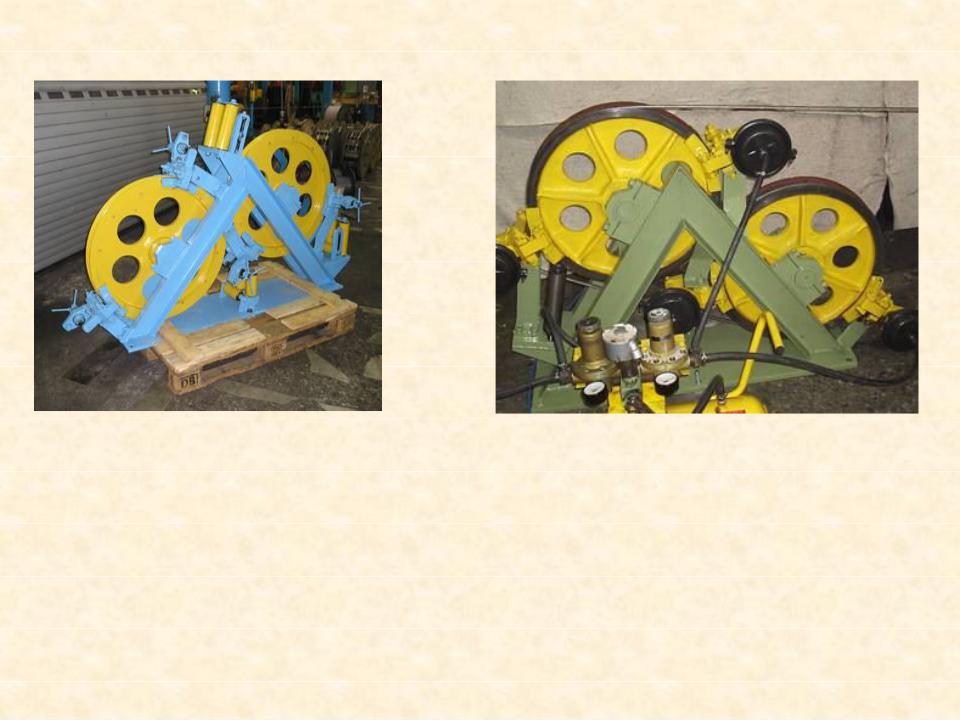

Устройство натяжное колесное УНК-750
Наименование параметра |
Значение |
|
Максимальный диаметркабеля, мм |
36 |
|
Диаметрроликов, мм |
750 |
|
Коэффициент увеличения натяжения |
до 22 |
|
Регулировка натяжения кабеля |
Механическая, |
|
или пневматическая |
||
|
||
Габаритные размеры, мм |
1900х350х1200 |
|
Масса |
180 |
|
|
|

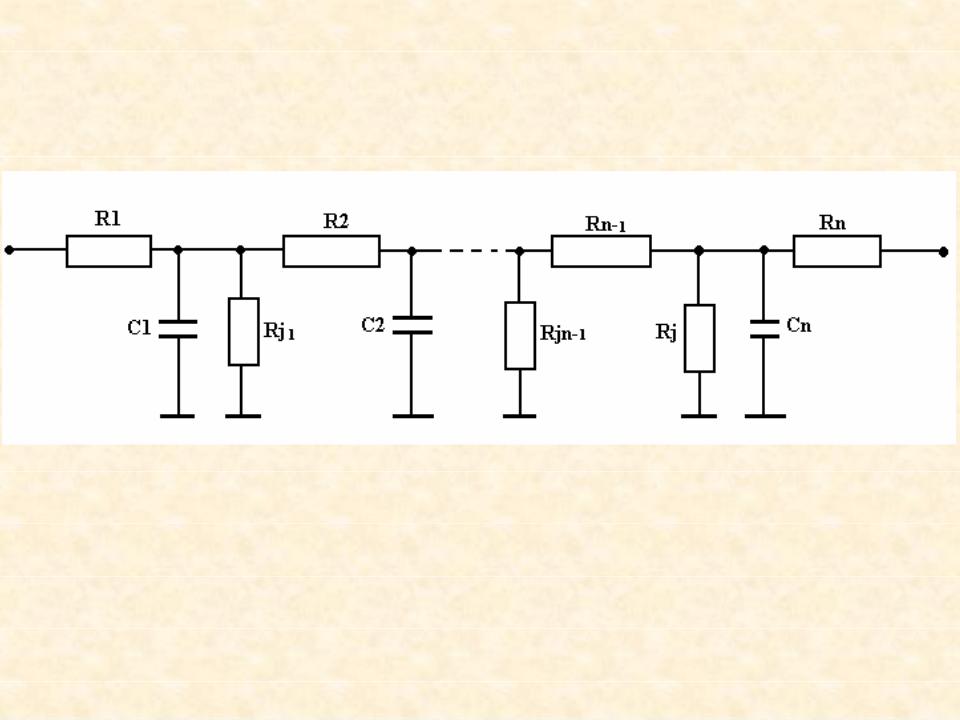

Эквивалентная схема бронированного одножильного кабеля
R1,R2,Rn - удельное электрическое сопротивление жилыкабеля (40,5; 25,5; 13,2 – Ом/км);
C1,C2,Cn - электрическая емкость единицыдлиныкабеля (60-200 нФ/км);
Rj1, Rjn-1,Rj n - электрическое сопротивление утечки изоляции на единицу длины - 20000 Мом/км

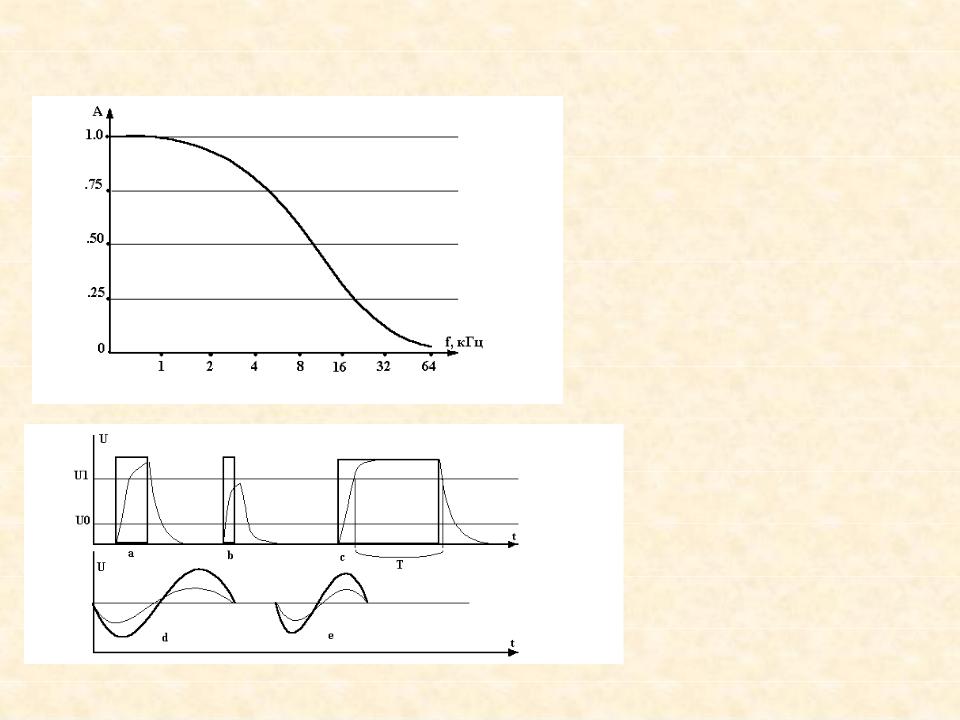

Частотные характеристики кабеля
КГ1-24-90 при длине L=4 км, для гармонического сигнала
Характерные искажения импульсных сигналов
