Опыт 5. Устройство и действие металлического манометра
Вариант 1. Оборудование: манометр металлический демонстрационный, насос ручной демонстрационный, насос Комовского.

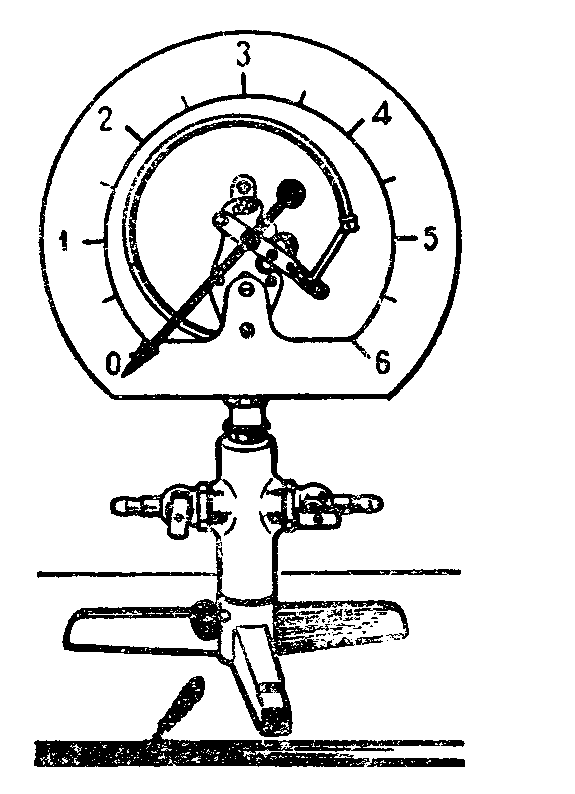

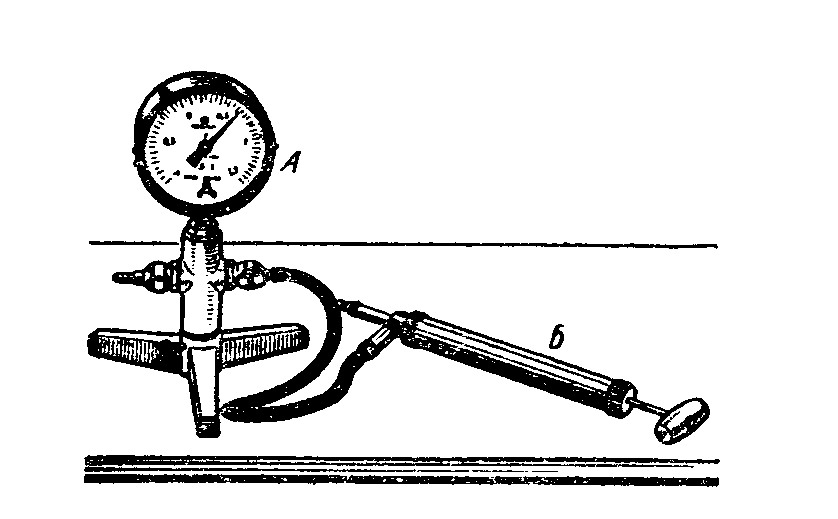

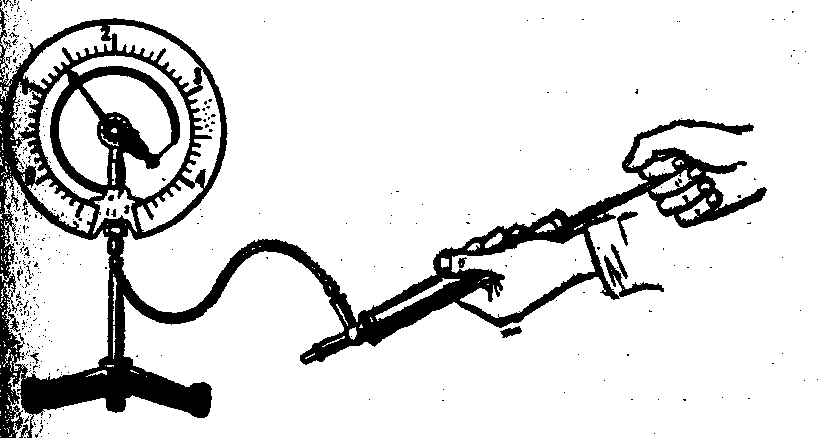

Соединив манометр (сначала демонстрационный (на рис.103), а затем технический (на рис. 104) варианты) резиновой трубкой с нагнетающим ниппелем ручного насоса, наблюдают повышение давления при движении поршня насоса (см. рис. 104). Соединив манометр с разрежающим ниппелем ручного насоса, наблюдают понижение давления при движении поршня. Опыты повторяют, соединив манометр с насосом Комовского.
Вопрос: Какова абсолютная погрешность при измерении давления металлическим манометром?
Рис. 104 Рис. 103
Рис. 112
Опыт 6. Действие барометра-анероида
Вариант 1. Оборудование: барометр-анероид, насос Комовского, тарелка к вакуумному насосу.

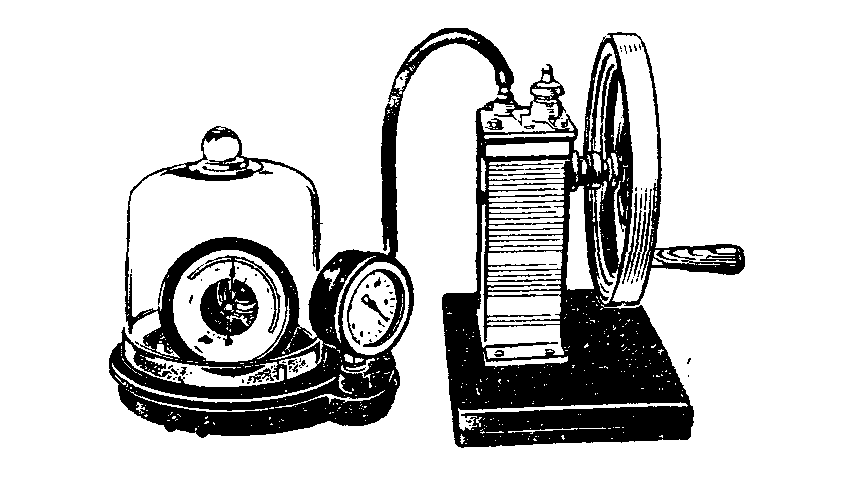

Для демонстрации действия барометра-анероида его устанавливают на тарелке под колоколом шкалой к классу (рис. 112). Отмечают показания барометра. Для получения разрежения производят 4—5 движений поршнем насоса и вновь отмечают показания барометра. Делают вывод.
Опыт повторяют, нагнетая воздух под колокол. При демонстрации этого опыта следует прижать рукой колокол к тарелке.
Контрольные вопросы:
Приведите примеры занимательных опытов по теме.
Как можно продемонстрировать Архимедову силу без ведерка Архимеда?
В каком случае в опыте по демонстрации Архимедовой силы следует применить сосуд отливной?
