11.5 Забезпечення стійкості операційних підсилювачів, що охоплені зворотним зв’язком

Для того, щоб виключити амплітудно–фазові спотворення у заданій смузі частот, необхідно в цій смузі забезпечити рівномірну АЧХ і лінійну ФЧХ. Це досягається за допомогою ВЗЗ. Але, необхідно мати на увазі, що якщо лінія перетинає ділянку спаду АЧХ, що має швидкість падіння –40 або –60дБ/дек, зсув фази вихідного сигналу ОП відносно вхідного досягає – 180⁰чи перевищує цю величину. Разом з початковим (схемотехнічним) зсувом фаз між інверсним входом і виходом ОП, що дорівнює – 180⁰, сумарний зсув фаз у колі ВЗЗ на частотібуде складати – 360⁰, що викличе самозбудження схеми, якщо на цій частоті коефіцієнт підсилення пристроюще перевищує 1.

Таким чином, для ОП, що має АЧХ вказаного типу, недоцільно забезпечувати глибину ВЗЗ більшу, ніж, оскільки безпосередньо за другою частотою зламу сумарний фазовий зсув у колі ВЗЗ буде додатний (тобто, до зсуву фаз між інвертувальним входом і виходом ОП додається внутрішній зсув, більший за 180⁰) і схема самозбуджується.

Тому основна вимога забезпечення стійкості пристрою на некоректованому ОП така: пряма, що відповідає підсиленню , яке вимагається від пристрою на ОП із замкненим колом ВЗЗ, повинна обов'язково перетинати ділянку АЧХ з нахилом –20 дБ/дек. Ця вимога відповідає максимально можливому запасу фази у колі ВЗЗ до самозбудження (для частотизапас фази 90⁰, а для – 0⁰).

У більшості випадків може бути достатним і менший запас фази на самозбудження, тому у підсилювачах з замкненим колом ВЗЗ вдається використовувати також частину ділянки з нахилом –40дБ/дек. В цьому випадку АЧХ підсилювача буде мати викид поблизу частоти , а на перехідній характеристиці з'явиться значний викид, що характерний для систем з відносною стійкістю.

Цю вимогу дуже важко забезпечити, коли ОП включений як повторювач напруги оскільки при цьому коефіцієнт передачі у колі ЗЗ дорівнює коефіцієнту передачі при розімкненому колі ЗЗ.

Максимальний запас фази на самозбудження особливо бажаний у тих випадках, коли навантаження схеми у процесі роботи змінюється чи має ємнісний характер. У останньому випадку вихідний опір ОП утворює з фазозсувне коло, внаслідок чого можливе самозбудження навіть у тому випадку, якщо ОП має деякий запас стійкості за фазою.

Усунути самозбудження схеми на ОП можливо за рахунок зрізання зайвої смуги підсилення, щоб сумарна (результуюча) АЧХ ОП проходила з нахилом –20 дБ/дек через точку одиничного підсилення . Зсув фаз у такому підсилювачі на всьому ВЧ спаді сталий і дорівнює 90⁰. Такий ОП має повністю оптимально скоректовану частотну характеристику і зветься скоректованим ОП. Зміна АЧХ трикаскадного ОП за допомогою RC–ланок з різними номіналами елементів показана на рис. 11.7.

Для кожного конкретного типу ОП рекомендується відповідний набір RC–ланок, що підключаються до спеціальних високоомних точок схеми ОП. Ці точки вибираються з таким розрахунком, щоб зменшити номінали елементів кола корекції. У ряді випадків ОП випускаються постійно скоректованими. У коректованому ОП критерій стійкості задовольняється навіть тоді, коли вони включаються за схемою повторювача. В таких ОП за допомогою простої резистивної ланки у колі ВЗЗ можна отримати будь-яке значення коефіцієнта підсилення і при цьому не буде виникати самозбудження.

Коректувальні ланки можуть підключатися до входів ОП. ОП з більше ніж двома ланками корекції зустрічаються рідко, оскільки таким чином ускладнюється проектування, регулювання і експлуатація апаратури. Номінали коректувальних ланок і відповідні діаграми Боде наводяться у інструкціях з застосування конкретних ОП.

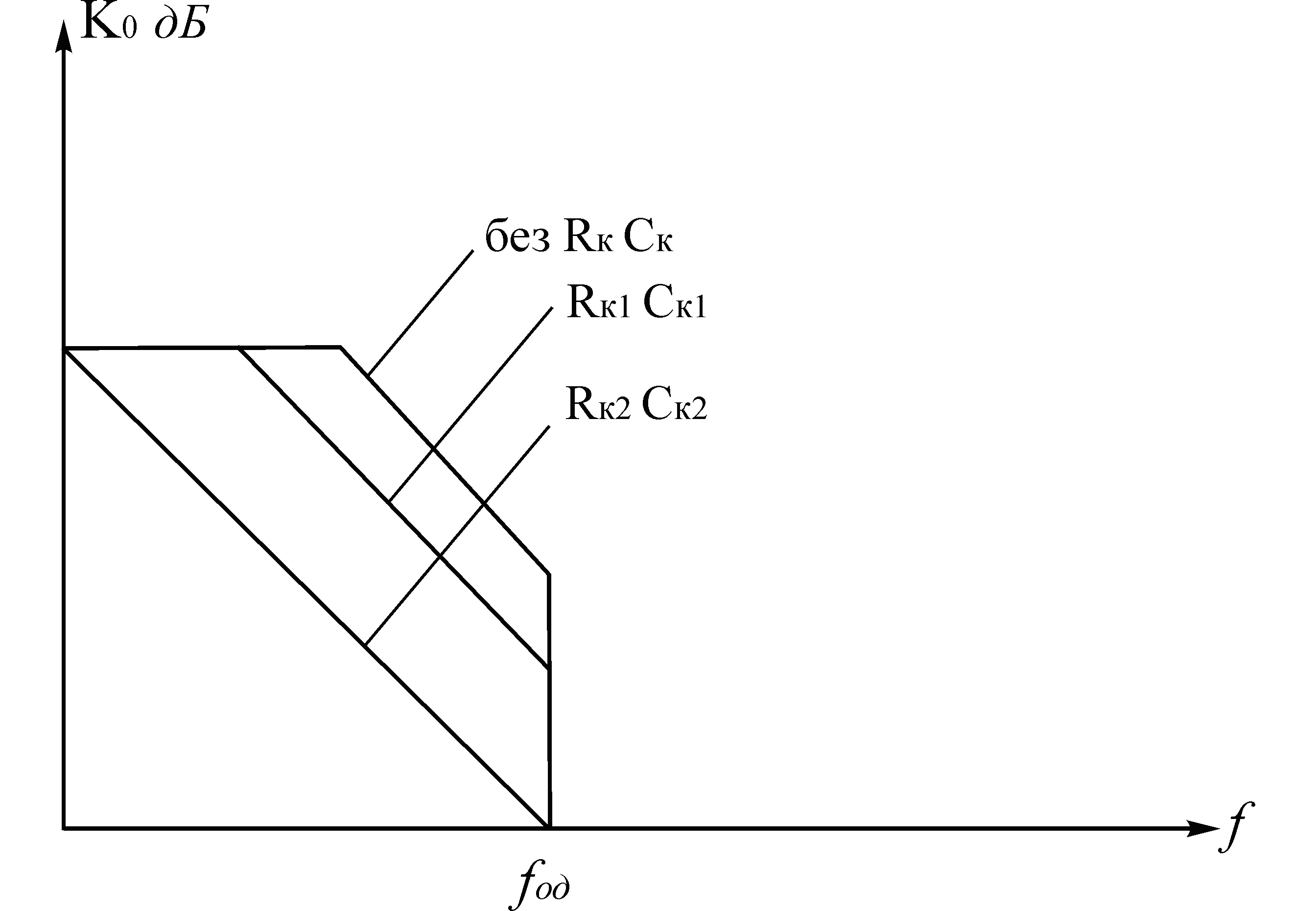

Рисунок 11.9 – Корекція АЧХ операційного підсилювача RC–ланками
