1.4.1 Зовнішнє оздоблення

В основу забезпечення нових архітектурно-планувальних рішень покладено рішення проблеми співіснування архітектурно виразних будівель та дрібнозбірного домобудування, підвищення загального технічного рівня будування, впровадження прогресивних будівельних процесів і методів індустріального оздоблення будівель.

Фасади оштукатурені високоякісною штукатуркою з наступним пофарбуванням фасадними фарбами «VIVACOLOR». Система засклення виконана із комплексу скло пакетів закріплених на металевому каркасі. Цоколь, вхідні площадки, сходи - керамічна плитка «GRES».

1.4.2 Внутрішнє оздоблення

В підвалі стіни оздоблені простою штукатуркою, водоемульсійне пофарбування.

В інших приміщеннях поліпшена і високоякісна штукатурка з послідуючим водоемульсійним пофарбуванням, клейка стін шпалерами. Стіни санвузлів та вмивалень облицьовують керамічною плиткою. Підлоги в підвалі –мраморна підлога.

В санвузлах і підсобних приміщеннях – керамічна плитка.

Вестибуль, коридори – мозаїчне покриття.

В приміщеннях комплексу – лінолеум.

Вікна метало пластикові вмонтовані в суцільний зовнішній каркас .

Двері індивідуальні дерев’яні, підвальні – металеві.

1.5 Теплотехнічний розрахунок покриття

Приймаємо рішення провести утеплення покрівлі завдяки додатковому шару утеплювача, який розташований з зовнішнього боку огороджуючої конструкції. В якості утеплювача приймаємо ніздрюватий бетон, що унеможливлює втрату теплотехнічних характеристик утеплювача під дією навантажень у вигляді снігового покрову чи від ваги монтажника з технологічним інструментом. З зовнішнього боку утеплювач покривається більш міцною до ударних навантажень цементною стяжкою товщиною 5см та трьома шарами руберойду на бітумній мастиці, сумарна товщина яких 5мм.

Основними конструктивними заходами для недопущення конденсації вологи в даній огороджуючій конструкції є раціональне розташування в ній шарів з різних матеріалів. При такій конструкції опір теплопередачі зростає, а опір парорпроникності зменшується з середини на зовні. При цьому максимальна пружність водяної пари в огорожі в будь-якому місті буде мати значення вище, ніж значення дійсної пружності водяної пари, що виключає можливість конденсації водяної пари. Дана конструктивна схема виключає можливість утворення точки роси в утеплювачі.

Рисунок 1.1 – Розрахункова схема покриття будинку

Розрахунок опору теплопередачі термічно однорідної непрозорої огороджувальної конструкції:

Температура в приміщенні – 200С

Вологість внутрішнього повітря φв , за температури tв - 50-60%

Вологісний режим – нормальний

Умови експлуатації – Б.

R q min=3.3 (м2К/Вт)

Утеплювач - бетон ніздрюватий Вт/(м · К).

Термічний опір 1-го...4-го шару дорівнює:

м2·ºС/Вт; (1.3)

м2·ºС/Вт; (1.4)

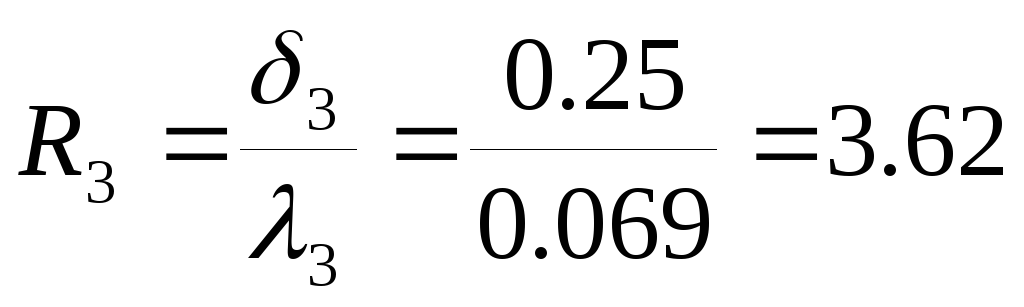

м2·ºС/Вт; (1.5)

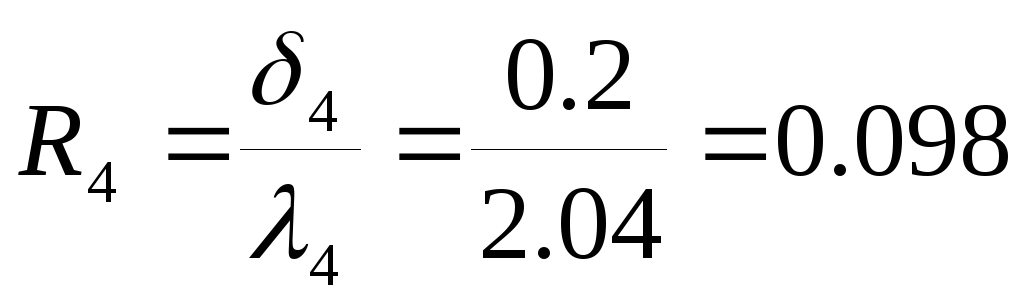

м2·ºС/Вт; (1.6)

Розрахунок загального опору теплопередачі конструкції :

(1.7)

αв, αз - коефіцієнти тепловіддачі внутрішньої і зовнішньої поверхонь огороджувальної конструкції, Вт/(м2 · К), які приймаються згідно [3];

Rі - термічний опір і-го шару конструкції, м2 · К/Вт;

λip - теплопровідність матеріалу i-го шару конструкції в розрахункових умовах експлуатації [3], Вт/(м · К)

δ – товщина шару конструкції, м;

1.6 Конструктивні рішення

Мнолітний тринадцятиповерховий офісний центр буде зводитись за допомогою дрібнощитових інвентарних опалубочних щитів типу „DOKA”. Опорою будинку є пілони, стіни, та сходово-ліфтові вузли. Пілони проектуються по довжині прямокутним перерізом з метою легкого бетонування в тому ж комплекті опалубки що й стіни.

Каркас будівлі монолітний.

Фундаменти – із буронабивних паль.

Зовнішні стіни – бетонні, з утеплювачем товщиною 150 мм.

Внутрішні стіни – цегляні товщиною 120 мм.

Перекриття – монолітний залізобетон, товщиною 200 мм.

Конструктивна схема будинку – каркасна.

Покрівля – рулонна, з внутрішнім водостоком.

Сходинкові марші, площадки – збірні залізобетонні.

Ліфтові шахти –монолітні залізобетонні.

Використання методу зведення будинку із монолітного бетону дає можливість використати здібності та уяву архітекторів в більш широкому діапазоні. Одним із позитивних факторів монолітного залізобетону є те, що можливе комбінування архітектурно – планувальних рішень офісів „на смак” замовників. Завдяки використанню монолітного залізобетону підвищується просторова жорсткість та міцність будинку, знижується вартість конструкцій та підвищується продуктивність зведення будинку у порівнянні із збірним залізобетоном.
