БЕСКОНТАКТНЫЕ ДАТЧИКИ КРУТЯЩЕГО МОМЕНТА ВАЛЬНОГО ТИПА
Модель TRC
МодельСтатическиеTRС разработчикид крутящегоана для приложениймомента , требующихпредназначенывысокойдля измерениячастоты вращенияскручивающих. Бесконтактнаямоментов без вращенияконструкциясистемытакже,делаетнапример, датчикв муфтахдолговечнымэлектро- и пневмоинструментаи простым в . обслуживании. Эта модель наиболее
подходит для индустриальных измерений, в частности, при испытании в авиапромышленности.
Как опция, предусмотрена поставка датчика с интегрированным датчиком частоты.
Характеристики
Номинальный диапазон (н.д.) |
1, 2, 5, 10, 20, 50, 100, 200, 500, 1000, 2000 кГс-м |
|
(9.807, 19.61, 49.03, 98.07, 196.1, 490.3, 980.7 Н-м) |
|
(1.961, 4.903, 9.807, 19.61 кН-м) |
Номинальный выходной сигнал (н.с.) |
1.3мВ/В±1% |
Нелинейность (от н.с.) |
0.5% |
Гистерезис (от н.с.) |
0.5% |
Повторяемость (от н.с.) |
0.5% |
Температурный диапазон |
0…+60°С |
Температурный коэффициент для |
0.3% |
выходного сигнала (от н.д. /10°С) |
0.2% |
Темп. дрейф баланса ноля (от н.с. /10°С) |
|
Сопротивление, Ом |
350±5% |
Рекомендованное питание, В |
2~ |
Допустимая перегрузка (от н.д.) |
120% |
Кабель |
Ø10, 4 жилы, 3м |

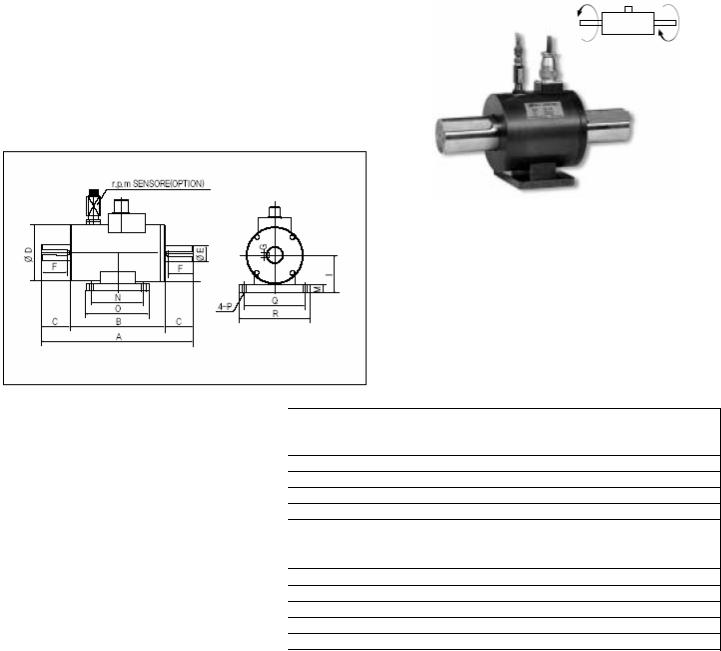

Таблица размеров, мм
Тип |
Диапазон |
A |
B |
C |
ØD |
ØE |
F |
G |
I |
M |
N |
O |
P |
Q |
R |
об/мин |
TRA-1K |
1кГс-м(9.807Н-м) |
236 |
146 |
45 |
84 |
17 |
40 |
5x5 |
55 |
12 |
83 |
101 |
7 |
91 |
109 |
10000 |
TRA-2K |
2кГс-м(19.61Н-м) |
236 |
146 |
45 |
84 |
17 |
40 |
5x5 |
55 |
12 |
83 |
101 |
7 |
91 |
109 |
10000 |
TRA-5K |
5кГс-м(49.03Н-м) |
236 |
146 |
45 |
84 |
17 |
40 |
5x5 |
55 |
12 |
83 |
101 |
7 |
91 |
109 |
10000 |
TRA-10K |
10кГс-м(98.071Н-м) |
240 |
150 |
45 |
90 |
25 |
40 |
8x7 |
60 |
12 |
83 |
101 |
7 |
97 |
115 |
10000 |
TRA-20K |
20кГс-м(196.1Н-м) |
240 |
150 |
45 |
90 |
25 |
40 |
8x7 |
60 |
12 |
83 |
101 |
7 |
97 |
115 |
10000 |
TRA-50K |
50кГс-м(490.3Н-м) |
302 |
162 |
70 |
114 |
45 |
60 |
10x8 |
75 |
15 |
97 |
121 |
9 |
123 |
147 |
8000 |
TRA-100K |
100кГс-м(980.7Н-м) |
302 |
162 |
70 |
114 |
45 |
60 |
10x8 |
75 |
15 |
97 |
121 |
9 |
123 |
147 |
8000 |
TRA-200K |
200кГс-м(1.961кН-м) |
336 |
176 |
80 |
148 |
70 |
70 |
18x11 |
95 |
20 |
97 |
121 |
9 |
157 |
181 |
5000 |
TRС-500K |
500кГс-м(4.903кН-м) |
336 |
176 |
80 |
148 |
70 |
70 |
18x11 |
95 |
20 |
97 |
121 |
9 |
157 |
181 |
5000 |
TRС-1000K |
1000кГс-м(9.807кН-м) |
445 |
185 |
130 |
173 |
90 |
110 |
25x14 |
110 |
20 |
108 |
134 |
11 |
184 |
210 |
3800 |
TRС-2000K |
2000кГс-м(19.61кН-м) |
513 |
193 |
160 |
203 |
110 |
140 |
28x16 |
128 |
23 |
121 |
159 |
13 |
216 |
254 |
3000 |
