21

Лабораторная работа № 33 изучение магнитных свойств ферромагнетиков Цель работы

1. Изучить процесс намагничивания ферромагнетика.

2. Исследовать зависимость индукции магнитного поля в ферромагнетике и магнитной проницаемости ферромагнетика от величины напряженности магнитного поля.

Теоретическое введение

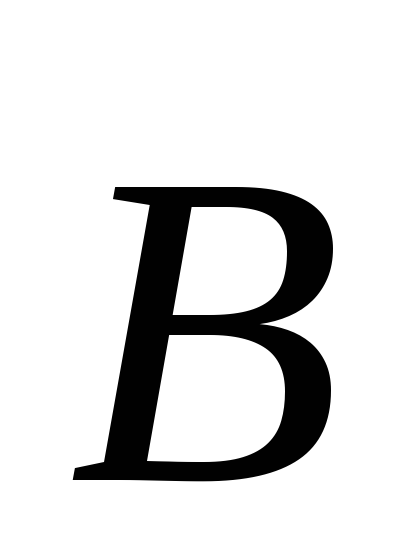

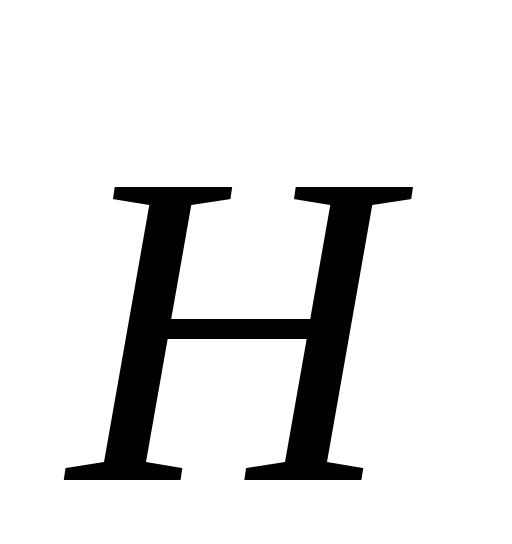

Силовой характеристикой магнитного поля, определяющей его воздействие на движущиеся заряды, является вектор магнитной индукции. В вакууме магнитная индукцияобусловлена токами проводимости, создающими магнитное поле. В веществе индукция магнитного поляопределяется не только токами проводимости, но и движением электронов в атомах вещества, а также наличием у электронов и атомных ядер собственных (спиновых) магнитных моментов. Поэтому для описания магнитного поля в веществе удобнее использовать наряду с вектором магнитной индукциивспомогательный вектор(напряженность магнитного поля), который вводится следующим образом:

(1)

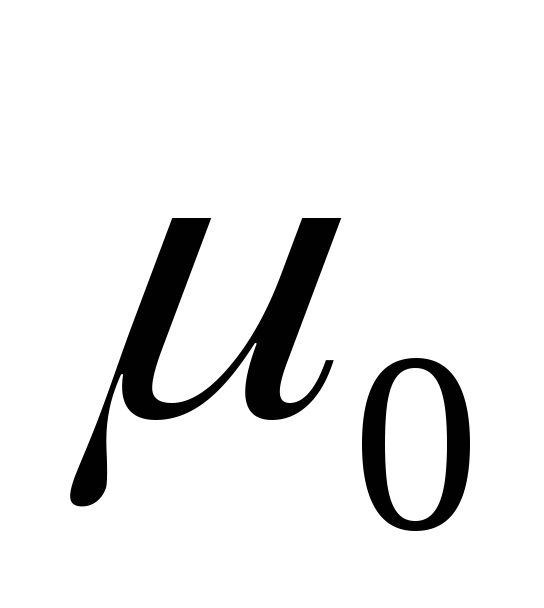

где Гн/м – магнитная постоянная,-вектор намагниченности, равный магнитному моменту единицы объема вещества.

Вектор напряженности магнитного поля зависит только от токов проводимости. В вакууме величиныисовпадают с точностью до постоянного множителя:

(2)

В веществе вектор определяет тот вклад в магнитную индукцию, который дают токи проводимости, то есть внешние источники поля.

Величина намагниченности связана с векторомсоотношением:

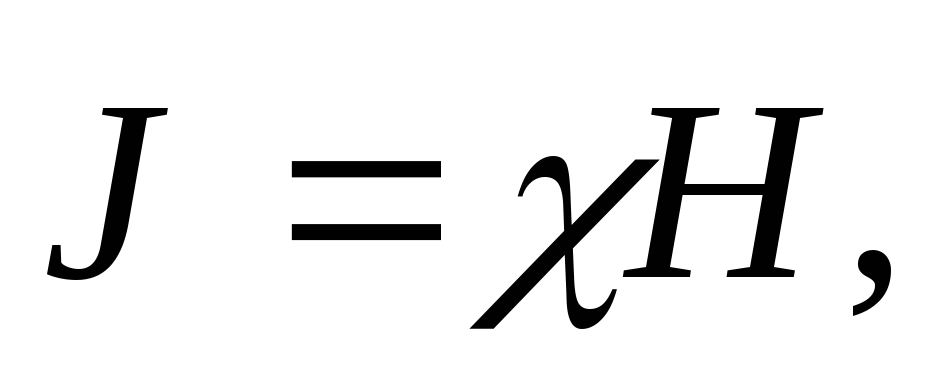

(3)

где χ – магнитная восприимчивость вещества, которая в общем случае может быть сложной функцией температуры и напряженности магнитного поля.

Подставив выражения (2) – (3) в формулу (1), получим:

(4)

Отсюда:

(5)

где -магнитная проницаемость вещества.

Магнитная восприимчивость χ в зависимости от природы вещества может принимать как положительные, так и отрицательные значения. Вещества, магнитная восприимчивость которых отрицательна, называются диамагнетиками. Они намагничиваются против внешнего поля. Вещества с положительной магнитной восприимчивостью намагничиваются по внешнему полю. Их можно разделить на два класса:парамагнетики иферромагнетики. Магнитная восприимчивость диа- и парамагнетиков мала (порядка 10^-4– 10^-6) и слабо зависит от величины внешнего магнитного поля и температуры. Следовательно, магнитная проницаемость диа- и парамагнетиков близка к единице.

Характерными особенностями ферромагнетиков являются:

• высокие значения χ, а следовательно и μ (от нескольких десятков до тысяч единиц);

• зависимость магнитной проницаемости μ от напряженности магнитного поля Н(типичная зависимость μ отН(кривая Столетова) показана на рис.1);

• сильная зависимость μ от температуры: каждый ферромагнетик характеризуется определенным значением температуры (температура Кюри), выше которой ферромагнитные свойства исчезают, и ферромагнетик превращается в парамагнетик;

• сложная зависимость величины магнитной индукцииВот напряженности магнитного поляН. График этой зависимости (рис.2) носит названиепетли гистерезиса.

Рисунок 1. Зависимость магнитной проницаемости ферромагнетика от напряжённости магнитного поля (кривая Столетова)

Ферромагнитными свойствами обладают железо, никель, кобальт, редкоземельные металлы, сплавы на их основе и их соединения.

Особые свойства ферромагнетиков обусловлены тем, что даже в состоянии полного размагничивания он состоит из большого числа областей самопроизвольного намагничивания – доменов.Обычно домены имеют размеры порядка 10^-2– 10^-3см. Каждый домен намагничен до насыщения, но при этом их векторы намагничивания направлены так, что суммарный магнитный момент образца равен нулю.

Процесс намагничивания ферромагнетиков состоит в переориентации векторов намагниченности доменов в направлении приложенного магнитного поля. В результате образец в целом приобретает намагниченность, не равную нулю. В достаточно сильном магнитном поле ферромагнетик намагничивается до состояния насыщения, при котором весь образец представляет собой один домен с магнитным моментом, направленным вдоль внешнего поля (точка А на рис.2).

Рисунок 2. Зависимость индукции магнитного поля в ферромагнетике от напряжённости магнитного поля (петля гистерезиса)

При уменьшении величины Нзначение магнитной индукции в ферромагнетикеВ уменьшается за счет возникновения и роста доменов с магнитным моментом, направленным против поля. Рост доменов сопровождается движением доменных стенок. Этот процесс происходит скачками из-за наличия в образце различных дефектов и неоднородностей, на которых доменные стенки задерживаются. Для того, чтобы их сдвинуть требуется заметно изменить магнитное поле. В результате приН = 0 у образца сохраняется остаточная намагниченность и, как следствие,остаточная индукцияВ_r (рис.2). Наличием остаточного намагничивания обусловлено существование постоянных магнитов.

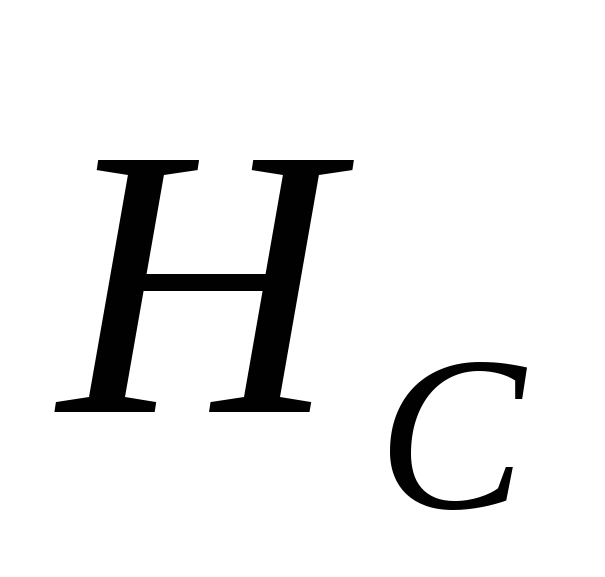

Величина Вобращается в нуль лишь под действием магнитного поля обратного направления, имеющего напряженность. ВеличинаН_Сназываетсякоэрцитивной силой. При дальнейшем увеличении магнитного поля обратного направления образец вновь намагничивается до насыщения (точка D). Последующее перемагничивание образца происходит по кривой DEKA (рис.2). Кривые ABCD и DEKA симметричны друг другу. ЗначенияВ_r иН_Сявляются важными характеристиками ферромагнитного материала.
