4.1. Указание к выполнению работы
Вертикальные углы - это углы, измеряемые в вертикальной плоскости. К их числу относится и угол наклона линии к горизонту, т.е. угол между линией визирования и горизонтальным направлением визирной оси (рисунок 4.1).
Для измерения углов наклона служит вертикальный круг теодолита, вращающийся вместе со зрительной трубой. При измерении вертикальных углов принято считать основным положением вертикального круга такое, при котором отсчеты по нему увеличиваются с поднятием визирной оси над горизонтом, а при опускании визирной оси отсчеты уменьшаются.
Отсчеты по вертикальному кругу производятся с помощью отсчетного устройства теодолита, когда пузырек цилиндрического уровня при алидаде вертикального круга находится посередине ампулы уровня. У теодолитов ТЗО и 2Т30 не имеющих уровня алидады вертикального круга, приводят пузырек на середину шкалы уровня, который расположен на горизонтальном круге параллельно линии визирования.
При измерении углов наклона сначала определяют место нуля МО -отсчет на вертикальном круге, соответствующий горизонтальному положению визирной оси, когда пузырек уровня находится посередине его шкалы - в нуль-пункте. Установив теодолит в рабочее положение, приводят пузырек цилиндрического уровня вертикального круга в нуль - пункт, производят отсчет П по шкале В при КП и заносят в журнал. Затем переводят зрительную трубу через зенит, поворачивают алидаду на 180° и снова визируют на ту же точку при КЛ, производят отчет Л и заносят в тот же журнал. Значение МО и угла наклона v для теодолитов Т15 и ТЗО вычисляется по формулам:
(4.1)
(4.2)
(4.3)
(4.4)
При вычислении МО и v по формулам (4.1), (4.2), (4.3), (4.4) к отсчетам меньше 90° необходимо добавить 360°. Для теодолита 2Т30 МО и v вычисляют по следующим формулам:
У исправных теодолитов МО должно быть близким к нулю с отклонением от нуля в пределах двойной точности отсчетного устройства. Если МО значительно отличается от нуля, т.е. MO>2t то для удобства работы и в целях уменьшения объема вычислений МО приводят к значению, близкому к нулю. У теодолитов, имеющих цилиндрический уровень при алидаде вертикального круга, исправление места нуля производится следующим образом. Приводят в нуль - пункт пузырек уровня вертикального круга и наводящим винтом зрительной трубы устанавливают отсчет, равный МО. Далее наводящим винтом уровня совмещают нули лимба и алидады вертикального круга, при этом пузырек уровня смещается с середины, затем в нуль - пункт его возвращают котировочными винтами уровня.
У теодолитов, не имеющих уровня при алидаде вертикального круга исправление места нуля производится смещением сетки нитей в вертикальной плоскости. Для этого выполняют следующие операции. Наводят теодолит на точку, берут отсчеты при КЛ и КП в тот момент, когда пузырек уровня находится на середине, вычисляют угол наклона, наводящим винтом трубы устанавливают на вертикальном круге отсчет, равный вычисленному углу наклона. В результате центр сетки нитей сместится с наблюдаемой точки. Ослабив горизонтальные винты сетки нитей и, действуя вертикальными исправительными винтами, добиваются совмещения центра сетки нитей с изображением точки.
Лабораторная работа выполняется в следующей последовательности. Теодолит устанавливают на станции 1 (на штативе или кронштейне), приводят его в рабочее положение. Измеряют высоту прибора i (С помощью рулетки или рейки, т.е. расстояние от пола до оси вращения зрительной трубы.).
Затем определяют МО вертикального круга. Для чего визируют на рейку установленную в конце лаборатории так, чтобы отсчет по средней нити был равен высоте прибора v = i, берут отсчет по вертикальному кругу при КП, затем повторяют то же самое при КЛ и вычисляют МО и угол наклона, причем последний вычисляют по всем трем формулам, как было описано выше.
Далее визируют на эту же рейку при КЛ так, чтобы средняя нить сетки нитей была на отсчете, равном 500 мм, и производят отсчет по вертикальному кругу.
Затем визируют на рейку при КП на отсчет, равный 2500мм, берут отсчет на вертикальном круге. После этого вычисляют углы наклона через МО и полученные отсчеты.
Все отсчеты и вычисленные значения заносят в бланк ведомости (см. табл. 4.1).

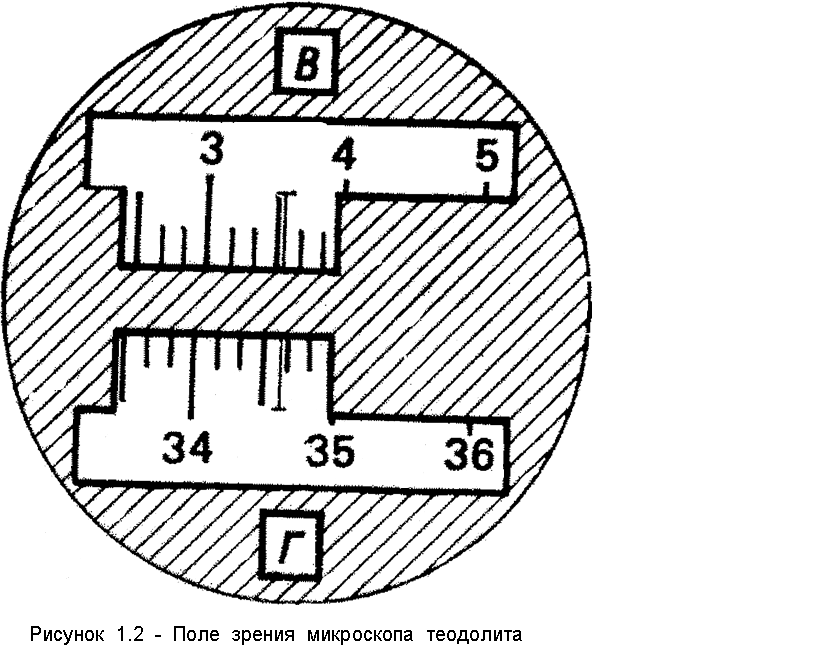

Рисунок 1.2 – Поле зрения микроскопа теодолита Т 30

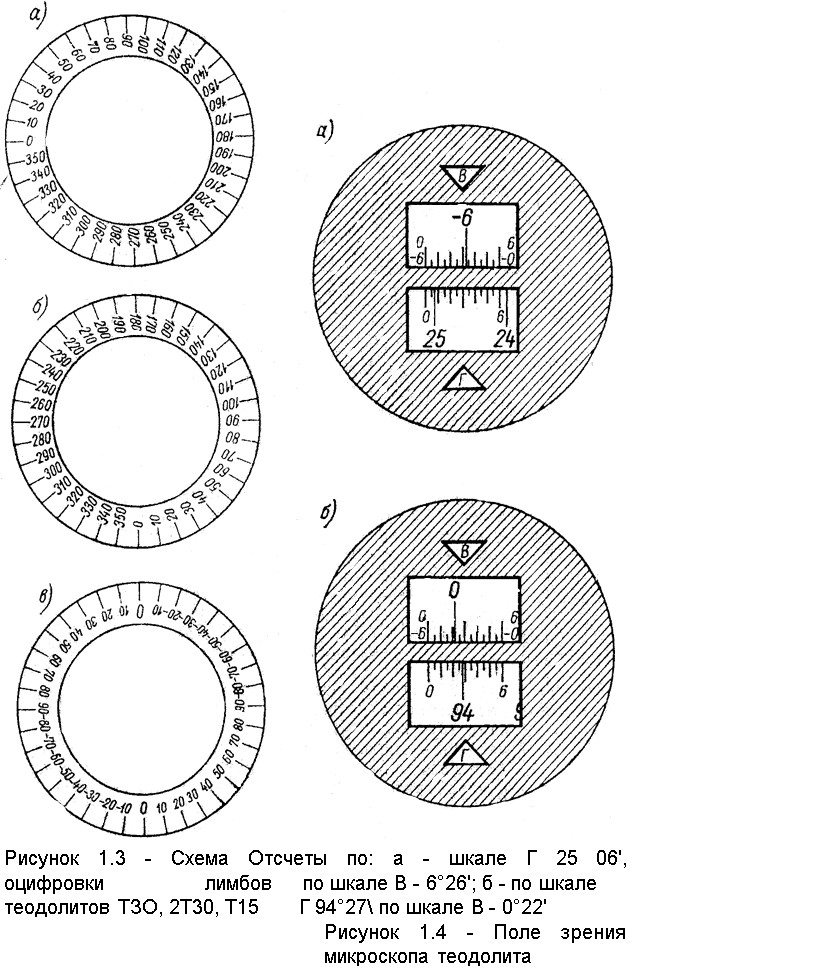

Рисунок 1.3 – Схема оцифровки Рисунок 1.4 – Поле зрения
лимбов теодолитов микроскопа теодолита 2Т30
Т30,2Т30,Т15 Отсчет:
а) по шкале Г
В -
б) по шкале Г
В -

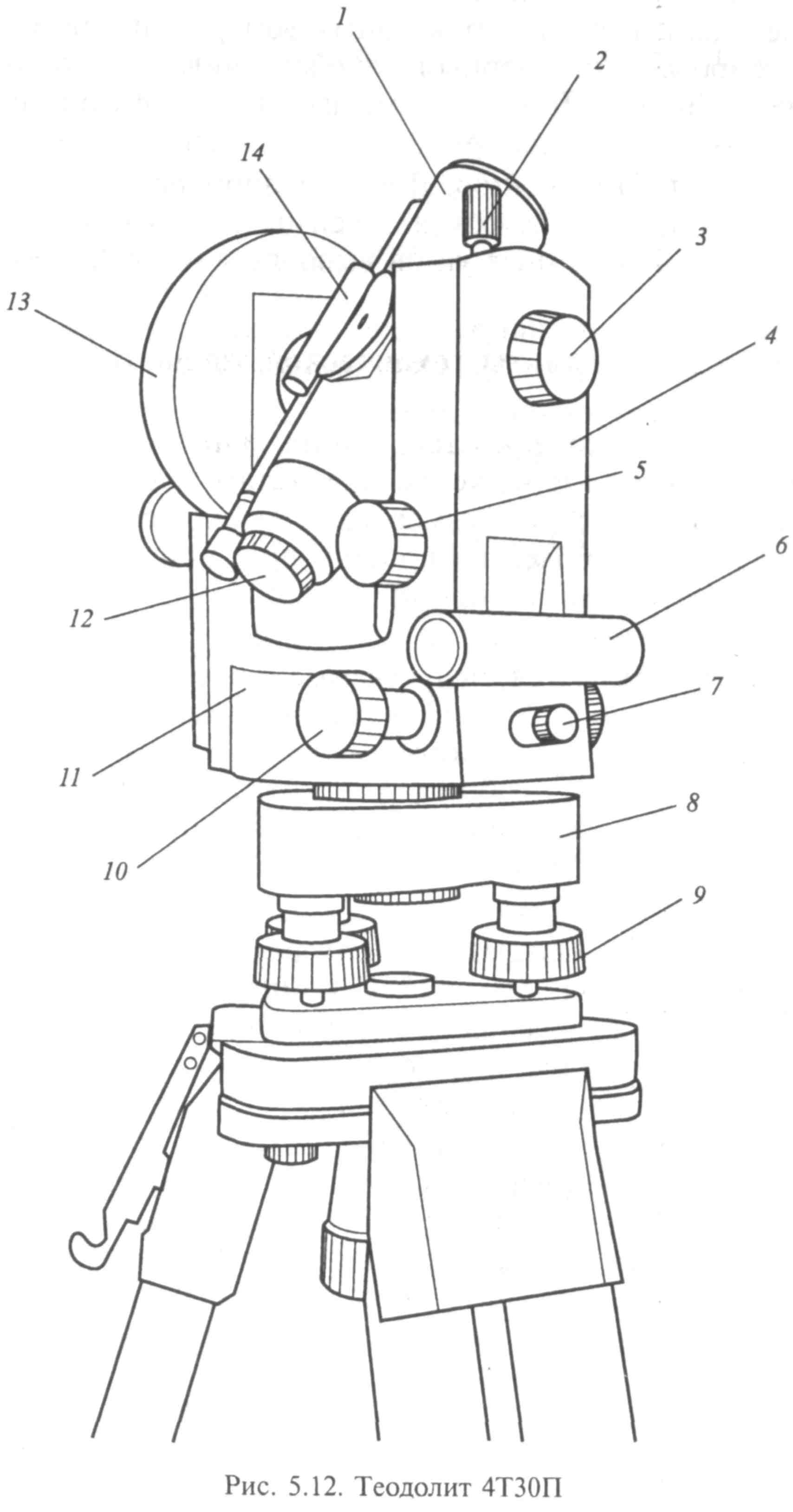

Основными частями теодолита 4Т30П является: зрительная труба 1, горизонтальный круг 11, вертикальный круг 13, окуляр зрительной трубы 12, фокусирующий винт 3, визир 14, цилиндрический уровень при алидаде горизонтального круга 6, закрепительный винт зрительной трубы 2, мирокометренный винт зрительной трубы 5, закрепительный винт алидады горизонтального круга 7, микрометренный винт алидады горизонтального круга 10, колонка трубы 4, подставка 8, подъёмные винты 9. Цилиндрический уровень, а так же сетка нитей зрительной трубы оснащены исправительными винтами. Теодолит прикрепляется к подставки с помощью крепёжного винта. Подставка соединяется со штативом становым винтом.
Рисунок 1.5 – Теодолит Т30
Отсчет по горизонтальному кругу 117º07´,5
Отсчёт по вертикальному кругу -6˚27´
Рисунок 1.6 – после зрения микроскопа теодолита Т30
Рисунок 2.1 – основные оси теодолита
Рисунок 2.2 – Схема проверки цилиндрического уровня
Рисунок 2.3 – Схема выполнения условия перпендикулярности горизонтальной нити сетки оси вращения прибора
Рисунок 2.4 – Определение коллимационной погрешности
Рисунок 3.1 – Схема измерения горизонтального угла теодолитом
Рисунок 4.1 – Схема измерения вертикальных углов
