7.Расчет экономайзера

Расчётные данные:

Температура газов на входе в экономайзер :

Энтальпия газов на входе в экономайзер, кДж/м:(из таблицы 2)

Температура газов на выходе из экономайзера (по заданию):

Энтальпия газов на выходе из экономайзера :(из таблицы 2)

H_эк”=4007,7

Температура воды на входе в экономайзер, t_эк’, ⁰С (по заданию):

t_эк’=100.

7.1 Определяем количество теплоты, которое должно отдать продукты сгорания Q_б, кДж/м: [2,c.89]

(67)

где H’_эк – энтальпия продуктов сгорания на входе в экономайзер, кДж/м;

H’’_эк – энтальпия уходящих газов, кДж/м;

- присос воздуха в экономайзер,=0,1;

H⁰_в – энтальпия теоретического количества воздуха, кДж/м;

7.2 Энтальпия воды после экономайзера : [2,c.90]

, (68)

где h’_эк – энтальпия воды на входе в экономайзер, кДж/кг;

D – производительность котла, т/ч;

D_пр – расход продувочной воды т/ч;

р- процент продувки p=3,5%(по заданию);

h’_эк =4,19*100=419,

.

t_эк''=h''_эк/4,19=120,71.

7.3 Определяем температуру воды после экономайзера t_эк’’, ⁰С

7.4 Определяем температурный напор, ⁰С: [2,c.79]

(69)

где - большая и меньшая разности температуры продуктов сгорания и температуры нагреваемой жидкости,⁰С;

Принимаем к установке экономайзер ВТИ :

Длина труб l=3000 мм;

Площадь поверхности нагрева с газовой стороны H=2,95м;

Принятое число труб в ряду z₁=4;

7.5 Определяем действительную скорость продуктов сгорания : [2,c.91]

, (70)

где В_р – расчетный расход топлива, м³/с;

F_эк – площадь живого сечения для прохода продуктов сгорания, м² ;

z₁ – принятое число труб в ряду, z₁=4;

F_эк=0,48.

V_г – объем продуктов сгорания на 1 м³ газа, V_г=15,426 м³/ м³; (таблица 1)

t_эк - средняя расчетная температура продуктов сгорания;

, (72)

7.6 Определяем коэффициент теплоотдачи К, Вт/(м²К): [2,c.91]

, (73)

где ,

С=1,05; [рис.6.9,4,c.92]

К=21*1,05=22,05.

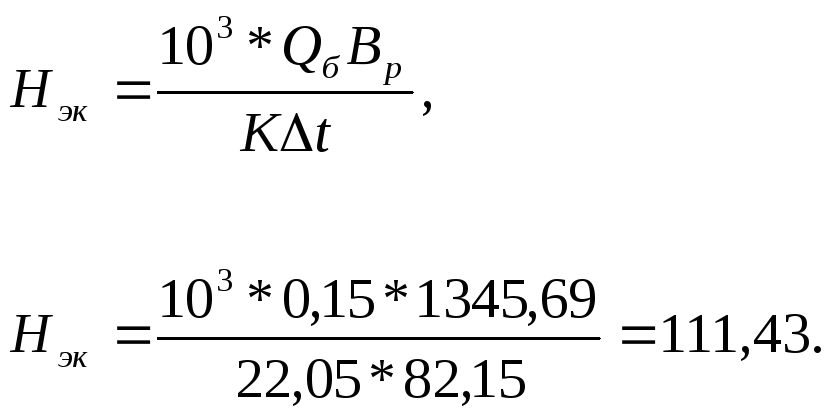

7.7 Определяем поверхность нагрева экономайзера H_эк, м: [2,c.92]

(74)

7.8 Определяем число труб n и рядов m, шт.: [2,c.93]

, (75)

где H_тр – площадь поверхности нагрева одной трубы, H_тр=2, 95;

,

(76)
