Санкт-Петербургский Государственный Электротехнический Университет

им. В.И. Ленина («ЛЭТИ»)

Курсовая работа на тему: «Проектирование СВЧ Автогенератора»

Студент Сазонов А.В.

Группа 8196

Санкт-Петербург

2012 г.

Проектирование СВЧ автогенератора

Автогенераторы (АГ) широко используют в системах связи, радиолокации, радионавигации, в измерительной и медицинской технике и т.д.

Основными характеристиками АГ являются: частота генерируемых колебаний, выходная мощность, КПД, долговременная стабильность частоты, уровень фазовых шумов выходного сигнала.

Проектируемый АГ предлагается выполнять по схеме с параллельной обратной связью, изображенной на рисунке 1, где УМ – усилитель мощности, НО – направленный ответвитель, Ф – фильтр, ЛЗ – линия задержки.

Рис. 1 Структурная схема автогенератора.

1. Проектирование усилителя мощности

1.1 Выбор транзистора

Основным элементом, на базе которого проектируется усилитель мощности для АГ, является транзистор. В курсовом проекте предлагается использовать полевые транзисторы фирмы Excelics. А именно транзистором EPA080A-70, параметр которого приведены в таблице.

Модель	P1дБ, дБм	Kp, дБ	fТЕСТ, ГГц	UСИ, В	Ic, мА	Тип корпуса
EPA080A-70	25.5	7	12	5	130-320	70

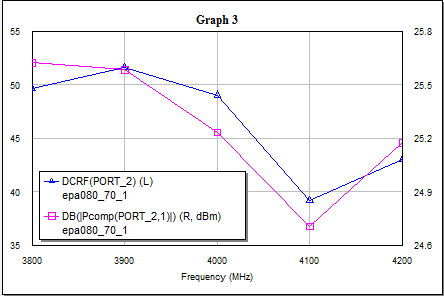

1.2 Выбор режима работы транзистора

1.2 Расчет цепей питания транзистора

1.3 Расчет согласующих цепей

2.Проектирование фильтра

Требования при оптимизации фильтра:

- коэффициент отражения на входе фильтра должен быть не более -20 дБ в окрестности частоты генерации АГ.

- относительная ширина полосы пропускания фильтра по уровню -10 дБ не должна превосходить 20-30 %.

3. Проектирование направленного ответвителя

Направленный ответвитель ответвляет мощность с выхода усилителя мощности в цепь обратной связи (ОС). Выбор его коэффициента ответвления обеспечивает выполнение баланса амплитуд (БА).

К_отв =-(16,7Дб-0.,77Дб-0,1Дб)=-15,39Дб

4. Анализ и настройка схемы АГ с разомкнутой ОС

5. Составление схемы АГ с замкнутой ОС

6. Топология
