Рис. 10.4. Схемы освещения пересечений улиц:

а, б — примыкания; в — пересечения; г — кольцевые развязки

должны быть освещены наиболее опасные зоны в центральной части (рис. 10.4).

На транспортных развязках наилучшие результаты достигаются при освещении мощными светильниками, установленными на высоте 25—30 м. При использовании стандартных светильников особое внимание следует уделить освещению конфликтных зон на входах на съезды и выходах с них, а также зон переплетения потоков.

Осветительные опоры должны располагаться на расстоянии не менее 0,6 м от лицевой грани бортового камня до наружной поверхности (цоколя опоры). На жилых улицах это расстояние может быть уменьшено до 0,3 м. На закруглениях и съездах опоры должны располагаться не ближе 1,5 м от начала кривой.

Высота подвеса светильников зависит от функционального назначения освещаемой поверхности. Над проезжей частью улиц и площадей высота подвеса должна быть не менее 6,5 м, над контактной сетью трамвая — не менее 8 м от головки рельса, для троллейбуса — 9 м от уровня проезжей части.

10.3. ОЗЕЛЕНЕНИЕ УЛИЦ И ДОРОГ

Озеленение улиц включает размещение в пределах красных линий деревьев, кустарников, газонов. Озеленение выполняет несколько функций: архитектурно-декоративную; защитную (от пыли, грязи); очищения воздуха от выбросов автомобильного транспорта; разделения потоков автомобилей и пешеходов.

Озеленение улиц является частью комплекса работ по озеленению городской территории. Эти работы учитывают общепланировочные задачи города, требования ландшафтной архитектуры, дендрологии, гидрогеологические и климатические условия. Для улиц характерна рядовая посадка деревьев и кустарников. Предпочтение отдается

199

углекислого газа, давать тень и защищать пешеходов от солнечных лучей. К ним относятся липа, тополь, клен, каштан, а также яблоня и груша. В южных районах сажают декоративные деревья.

Из кустарниковых пород, выполняющих защитную функцию, в городах используют акацию, лавровишню, жасмин, жимолость.

Для устройства газонов по слою растительного грунта толщиной не менее 0,2 м используют смеси трав. Наибольшее распространение получают смеси гребеника обыкновенного, мятика лугового, райграса английского, красной овсяницы. Ширина зеленых полос зависит от вида зеленых насаждений и имеет следующие значения, м:

При многорядной посадке кустарников необходимо ширину полосы увеличивать на 0,5—0,6 м для каждой дополнительной полосы.

Корневая система деревьев и кустарников может повреждать фундаменты зданий, сооружений и инженерные сети, укладываемые под поверхностью улиц. Для предотвращения этих повреждений при размещении насаждений необходимо выдерживать следующие расстояния от зданий и сооружений до кустарников и деревьев, м:

При посадке деревьев вдоль тротуара необходимо для обеспечения жизнедеятельности деревьев оставлять около ствола открытый грунт площадью не менее 4 м2. Расстояние между деревьями принимают более 2—4 диаметров их крон в зрелом возрасте.

Все виды зеленых насаждений, размещаемые в пределах красных линий улицы, не должны ограничивать видимость, особенно боковую, на пересечениях улиц.

200

Глава 11

ВЕРТИКАЛЬНАЯ ПЛАНИРОВКА И ВОДООТВОД НА ГОРОДСКИХ УЛИЦАХ

11.1. ЗАДАЧИ ВЕРТИКАЛЬНОЙ ПЛАНИРОВКИ ГОРОДСКИХ ТЕРРИТОРИЙ

Вертикальная планировка городских территорий позволяет улучшить рельеф и решить ряд градостроительных, экономических и инженерно-технических проблем. Основными задачами вертикальной планировки являются: обеспечение удобства и безопасности для движения пешеходов и транспортных средств; улучшение естественного рельефа и создание наиболее благоприятных условий для планировочного решения города; максимальное сохранение растительного покрова, необходимого для создания зеленых насаждений; организация стока поверхностных вод; подготовка осваиваемых территорий для прокладки инженерных коммуникаций.

Проектирование вертикальной планировки — это часть комплексного планировочного решения городских территорий и улич- но-дорожной сети. Вертикальная планировка охватывает всю территорию города, создает высотную опорную сеть, увязывающую между собой взаимное расположение улиц и всех сооружений города. Состав работ по вертикальной планировке застраиваемых территорий определяется характером естественного рельефа, размерами города, видом застройки и может существенно различаться в зависимости от величины города.

Вертикальная планировка городской территории обычно выполняется в несколько этапов. На первом этапе составляют схему вертикальной планировки, задачами которой являются решение общих вопросов высотной увязки и расположения площадей, пересечений магистральных улиц, мостов, путепроводов, а также определение основных направлений сброса поверхностных вод и расположение водосточных коллекторов (рис. 11.1, а).

На втором этапе схему вертикальной планировки решают уже более детально: составляют схему планировки по осям проездов и схему водоотвода по кварталам (рис. 11.1, б), намечают трассы главных водосточных коллекторов. Эти решения являются основой для разработки проектов инженерной подготовки и оборудования городской территории на более поздних стадиях работы. На схеме вертикальной планировки должны быть указаны проектные и черные отметки пересечений улиц, мостов, путепроводов, а также

202

величина, направления и протяженность уклонов по осям улиц. Эти данные являются исходным материалом для разработки детальной вертикальной планировки улиц.

Состав работ при разработке вертикальной планировки улиц определяется необходимостью решения главным образом технических задач (обеспечение водоотвода, создание удобных и без пасных условий движения для пешеходов и автомобилей). Эти работы могут выполняться как в составе общей планировки при освоении новых территорий, так и в виде отдельного проекта при новой прокладке улиц по освоенной или по резервной территории города.

На заключительной стадии проектирования — разработке рабочих чертежей, в мельчайших деталях решают все вопросы обеспечения поверхностного водоотвода, высотной увязки отдельных элементов улицы, выдерживания требований к поперечным и продольным уклонам, обеспечения эстетических требований, предъявляемых к планово-высотной планировке улиц. На этой стадии используют детальные планы улиц в масштабах 1:500 и 1:1000.

Проект вертикальной планировки представляется двумя документами: вертикальной планировкой улицы в проектных горизонталях и картограммой земляных перемещаемых масс с проектом организации земляных работ. На плане в горизонталях показывают естественный рельеф в черных горизонталях (при очень малых перепадах высот сеткой отмерок с ячейкой не более 50 м) и проектную поверхность в виде красных горизонталей. Решения по водоотводу выражаются в расположении водоприемных колодцев с указанием положения водоприемных решеток, соединительных трубок, коллекторов, смотровых колодцев и расстояний между точками переломов в продольном профиле и уклонов.

При выполнении вертикальной планировки следует стремитьо к тому, чтобы баланс земляных работ с учетом необходимого уплотнения грунта был равен или близок к нулю.

11.2. ПРОДОЛЬНЫЕ И ПОПЕРЕЧНЫЕ УКЛОНЫ УЛИЦ

При выборе продольных и поперечных уклонов необходимо обеспечить выполнение требований водоотвода, удобства и безопасности движения пешеходов и автомобилей.

Из условий обеспечения водоотвода продольные уклоны улиц должны быть больше минимальных, при которых вода могла бы надежно стекать по лоткам вдоль улиц. Движение воды по лотку возможно при очень малых уклонах, но скорость течения при этом будет небольшой. Это приводит к снижению пропускной способности лотка, увеличению в нем глубины воды и затоплению прилегающих поверхностей. Кроме этого, малые скорости течения воды приводят к заиливанию лотков, сбору в них мусора, что еще больше снижает

204

пропускную способность лотков. Для обеспечения надежного движ ния воды по лотку продольный уклон должен быть не менее 5 При меньших уклонах в лотках из-за просадок и неровностей пок рытий будут образовываться лужи, вода из которых может исчезнуть только за счет испарения.

Если на улице применена открытая система водоотвода, необходимо ввести ограничение максимального продольного уклона из условия неразмывания грунтовых лотков. Это особенно важно при сбросах воды в тальвеги и овраги на участках водоотводящих лотков. Скорости течения воды и продольные уклоны, при которых начинается размыв грунта, следующие:

Максимальные продольные уклоны ограничиваются на улицах из-за необходимости обеспечения высоких скоростей движения, особенно при наличии в составе транспортного потока автобусов, троллейбусов и большегрузных автомобилей

Поперечные уклоны на улицах назначают из соображений обеспечения водоотвода. Направление поперечных уклонов определяется положением лотка. На магистральных улицах этот лоток располагают по кромкам проезжей части, ограничивая его со стороны тротуара или разделительной полосы бортовым камнем.

Величина поперечного уклона зависит от типа покрытия элемента улицы. Для покрытии из цементо- и асфальтобетона, создающих ровную и гладкую поверхность, достаточным является уклон 15—20 %о. Этот уклон обеспечивает быстрое осушение проезжей части при ширине одного ее ската до 15 м. При большей ширине на правой полосе движения толщина пленки воды может достигать более 15 мм, что может сказаться на безопасности движения. При ширине одного ската проезжей части более 15 м поперечный уклон Должен быть увеличен: при 17 м до 25 %о; при 20 м до ЗО%о.

На тротуарах в связи с тем, что покрытия их имеют меньшую прочность и твердость, чем на проезжей части, и как следствие этого — большее число просадок, вмятин и выбоин, для быстрого стока воды поперечный уклон рекомендуется назначать не менее 40 %о- При устройстве покрытия из штучного материала поперечный Уклон тротуара может быть увеличен до 50 %о.

205

Для разделительных полос, технических зон и полос озеленения размер и направление поперечного уклона выбирают таким образом, чтобы вода с них, несущая с собой частицы грунта и растений, не попадала на тротуары и проезжую часть. С этой целью разделительная полоса либо не имеет поперечного уклона (если ширина ее менее 5 м), либо делается вогнутого профиля (при ширине 6 м и более) с уклоном к оси улицы, где располагаются лоток и водоприемные колодцы, до 40 %о. На полосах озеленения при ширине полос до 4 м поперечные уклоны не рекомендуются, а бортовые камни, окаймляющие эти полосы, должны быть выше их поверхности не менее чем на 5 см. Это предотвратит слив воды с полос озеленения на тротуар и проезжую часть. На более широких полосах необходимо предусматривать вогнутый поперечный профиль с уклонами не менее 20 %о. Возможен и односкатный поперечный профиль этих полос, но с обязательным расположением лотка по границе полосы озеленения. При ширине полосы озеленения более 6 м поперечный уклон из-за опасности размыва грунта не должен превышать 40 %о.

11.3. МЕТОДЫ ВЕРТИКАЛЬНОЙ ПЛАНИРОВКИ УЛИЦ

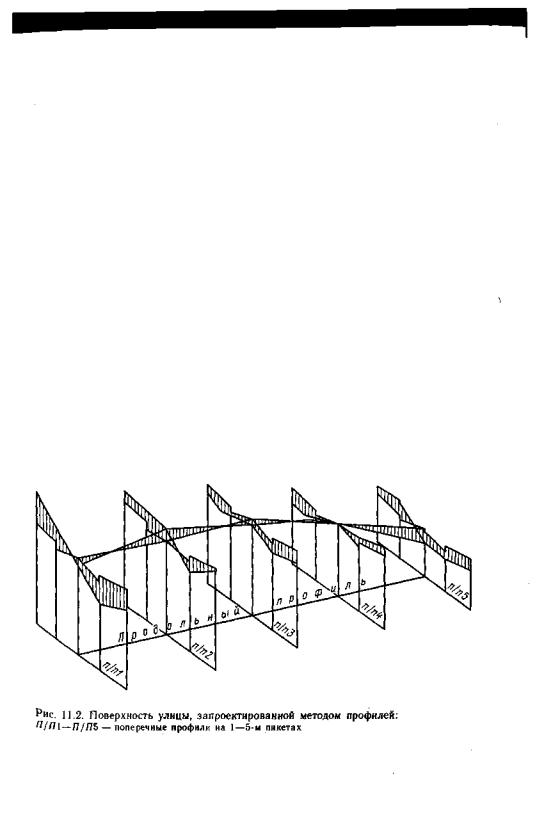

Проектное решение вертикальной планировки может быть представлено двумя методами: в виде двух проекций на продольную и поперечную плоскости (метод профилей) и проектными горизонталями, изображающими поверхность улицы (метод проектных горизонталей). Оба эти метода используют на практике.

Метод профилей применяют при вертикальной планировке улиц с неизменяющимся поперечным профилем и городских дорог, проходящих в пригородной или парковой части города. Основные работы по планировке этим методом приходятся на проектирование продольного профиля. Поверхность улицы связывают с естественным рельефом за счет подбора рабочих отметок, обеспечивающих оптимальное расположение на поверхности земли поперечного профиля. Критерием оптимизации является минимум земляных работ.

В практике городского строительства при проектировании продольного профиля применяют в основном метод тангенсов. Считается, что улица, продольный профиль которой запроектирован этим методом, обладает высокими архитектурными и эстетическими качествами, более удобна для застройки и расположения вдоль красных линий больших зданий. Поверхности улиц, расположенных на прямых в продольном профиле, отличаются строгостью линий, а перспектива улиц — четкостью и хорошей видимостью. В современном градостроительстве это качество особенно ценится у магистральных улиц. Однако в пересеченном рельефе такая планировка улиц выглядит очень жесткой. Она не вписывается

206

в рельеф, а разрезает его. При этом возникают трудности и с расположением зданий по красным линиям. В таком рельефе предпочтительнее при проектировании продольного профиля использовать метод кривых. С его помощью можно проложить поверхность улицы очень близко к поверхности земли, добиться вписывания улицы в рельеф и снизить объем земляных работ. Этот эффект реализуется в наибольшей степени на улицах, протрассированных кривыми в плане.

Поперечные профили строят с частотой, необходимой для полного отражения рельефа местности: в сложном рельефе через 20 — 30 м; в монотонном, слабо расчлененном через 50 — 100 м. Расстояния между поперечными профилями могут быть неодинаковыми: они располагаются не только по пикетам, но и в характерных точках рельефа и по главным планировочным осям участка — направлениям основных внутриквартальных проездов, осям зданий. Совокупность продольного и поперечных профилей представляет собой запроектированную поверхность. Это представление тем полнее, чем чаще расположены поперечные профили (рис. 11.2).

На каждом из поперечных профилей показывают положение проектного решения и поверхность земли. По их взаимному расположению определяют в конкретном сечении площади выемки и насыпи. Эти данные являются основой для подсчета объема земляных работ.

Метод проектных горизонталей применяют при детальном проектировании. С помощью этого метода проектирования поверхность изображают на плане улицы по тому же принципу, что и рельеф: проектные горизонтали являются проекциями линий пересечения проектируемых поверхностей с горизонтальными плос-

207

костями с одинаковым превышением друг над другом. Новые горизонтали накладывают на горизонтали естественного рельефа. Это позволяет судить о расположении новой поверхности над существующей в любом месте плана улицы. Этот метод позволяет очень точно учесть даже небольшие изменения в рельефе местности.

Метод проектных горизонталей не требует обязательного построения поперечных профилей. Продольный профиль также необязателен, но для улиц большой протяженности, особенно при рельефе с часто меняющимися уклонами, построение продольного профиля полезно. На нем более просто найти оптимальный продольный уклон, расположение и размеры вертикальных кривых.

В сложном рельефе, особенно на косогорах, рекомендуется в характерных местах построить поперечные профили улицы. Они показывают расположение в поперечном сечении проектируемой поверхности относительно поверхности земли по всей ширине улицы. Поэтому с помощью поперечных профилей можно оптимизировать рабочие отметки в продольном профиле оси улицы.

Запроектированная поверхность характеризуется формой и расположением горизонталей. Все проектные горизонтали проводят при постоянном сечении, которое выбирают в зависимости от сложности рельефа и масштаба чертежа (табл. 11.1). Для детального проектирования выбирают масштаб 1:500 или 1:1000, реже 1:1200.

Над проектными горизонталями должны быть указаны их отметки: кратные метру горизонтали надписывают полностью, над остальными проставляют только первую цифру после запятой.

Очертания проектных горизонталей зависят от формы запроектированной поверхности (рис. 11.З). Расстояния между горизонталями характеризуют уклон. Если продольный и поперечный уклоны не равны между собой, расстояния между горизонталями также не одинаковы. Излом горизонталей говорит о том, что поверхность имеет несколько скатов, угол, образованный горизонталью, направленный в сторону меньших отметок, означает гребень, в сторону больших отметок — лоток. Разрывы и смещения горизонталей у планировочных элементов показывают вертикальную стенку, высота которой равна разности отметок двух гори-
