9.4. Пропускная способность пересечений с развязкой движения в разных уровнях
Одного показателя, характеризующего пропускную способность всей транспортной развязки, нет. Пропускные способности съездов и прямых направлений оценивают обычно раздельно. Это объясняется тем, что, во-первых, закономерности формирования и движения прямых и поворачивающих потоков неодинаковы, и, во-вторых, пропускная способность съездов во многом определяется интенсивностью и режимом движения основного направления, а пропускная способность прямого направления — дорожными условиями, существующими на пересекающихся дорогах.
173
О недостаточной пропускной способности транспортной раз-вязки приходится говорить о том случае, если по одному из любых направлений движения образуются кратковременные заторы или очереди автомобилей. Чаще всего это бывает на съездах развязок. Повышение пропускной способности транспортной развязки всегда связано с изменением ее планировочного решения: увеличением числа полос движения, изменением очертаний съездов, строительством переходно-скоростных полос.
Пропускная способность прямых направлений на транспортной развязке зависит от числа полос движения проезжей части и планировочного решения развязки. На полных транспортных развязках пропускная способность прямого направления рассчитывается так же, как и для улиц непрерывного движения, с учетом состава потока и многополосности движения. Этот расчет может быть выполнен по формуле (3.2). Пропускная способность одной полосы проезжей части принимается с учетом скорости движения по табл. 3.5.
Исключение составляет правая крайняя полоса, с которой сопрягаются съезды развязки. Условия движения на этой полосе более сложные, чем на других полосах. На подходе к развязке на нее переходят поворачивающие потоки, снижающие скорости движения перед входом на съезд или переходно-скоростную полосу. На межпетлевых участках правая полоса главной дороги вместе с переходно-скоростнои полосой образует зону переплетения, в которой переплетающиеся потоки движутся со скоростями меньшими, чем основной поток. В зоне примыкания съезда к правой полосе за счет автомобилей, выходящих со съезда, транспортный поток на правой полосе уплотняется и скорость его снижается. Возникающая при этом волна плотности движется навстречу потоку со скоростью тем большей, чем выше плотность основного потока. Влияние этой волны плотности на режим движения по правой полосе главной дороги может распространяться на достаточно большие расстояния и при работе в режиме пропускной способности может достигать 1,0—1,5 км. Все это сказывается на пропускной способности правой полосы, которая от пропускной способности при свободном движении составляет в зависимости от интенсивности движения на съездах 60—80%. .
Для городских транспортных развязок крайняя правая полоса в расчет пропускной способности прямого направления не принимается. Эта полоса используется для организации движения поворачивающих потоков и общественного транспорта.
С учетом реальных условий пропускная способность одной полосы движения прямого направления транспортных развязок на автомагистралях составляет 1100—1200 авт./ч, в городских условиях — не более 1000 авт./ч.
Пропускная способность съезда определяется пропускной способностью трех его участков — входа, полосы движения на съезде,
174
выхода на главную дорогу — и равна меньшему из этих трех значений.
Если вход на съезд осуществляется с отдельной полосы основного направления (точка Л на рис. 9.17, а), то пропускная способность входа будет равна пропускной способности этой полосы. В расчетах эта пропускная способность может изменяться в зависимости от продольного уклона от 600 до 800 авт./ч.
Если вход на съезд осуществляется с зоны переплетения (точка В на рис. 9.17, б), пропускная способность входа будет определяться пропускной способностью зоны переплетения. Если зона переплетения расположена на переходно-скоростной полосе, то максимальное число автомобилей, которые могут войти на съезд,
(9.1)
где—
пропускная способность зоны переплетения;
—
число автомобилей, выходящих
со съезда в точке В.
Если
переходно-скоростная полоса отсутствует
и съезды сопрягаются
непосредственно с проезжей частью
основного направления,
пропускная способность входа на съезд
(точки С
на
рис. 9.17, в)
определяется
с учетом интенсивности движения
по
правой
полосе
основного направления:
На развязках типа «клеверный лист» длина межпетлевого участка, где располагается зона переплетения, 30—60 м. Такая зона переплетения имеет пропускную способность 600—800 авт./ч. На пересечениях дорог с одинаковыми интенсивностями движения расчеты по формуле (9.1) дают пропускную способность выхода на съезд 400—500 авт./ч.
Пропускная способность полосы движения на съезде зависит от расстояния между движущимися автомобилями и скорости движения. При движении по петлевому съезду водители выдерживают интервалы до впереди идущих автомобилей на 10—15% больше, чем при движении по дороге при той же скорости:
175
Даже
в очень плотном потоке число минимальных
интервалов между
автомобилями не велико (10—15%), поэтому
более показательны
интервалы 50%- и 85%-ной обеспеченности:
В реальных условиях при неограниченных входе и выходе пропускная способность полосы петлевого съезда составляет 600— 650 авт./ч при скорости движения 25—40 км/ч и 380—450 авт./ч при скорости движения 10—25 км/ч. Увеличение числа полос движения на съезде не дает увеличения его пропускной способности, если выход со съезда организован по одной полосе.
Пропускная способность зоны слияния потоков на главной дороге и потоков, выходящих со съезда, зависит от угла их встречи, относительной скорости движения, планировочного решения зоны слияния и граничного промежутка времени. Временные интервалы в основном потоке, используемые поворачивающим потоком в зоне слияния на транспортной развязке, могут различаться довольно значительно в зависимости от того, сходу или после предварительной остановки выполняется это слияние. Большое значение при этом имеет и интенсивность движения' основного потока.
На развязке транспортные потоки сливаются на правой полосе основного направления (за исключением развязок с прямыми левыми поворотами) и для оценки пропускной способности зоны слияния необходимо определять распределение интенсивности прямого направления по полосам проезжей части. Это распределение зависит от интенсивности и состава движения (рис. 9.18). На городских магистралях с более высокой, чем на автомобильных дорогах, транспортной загрузкой распределение движения по полосам проезжей части имеет более стабильный характер.
На
граничный интервал времени в зоне
слияния интенсивность основного
направления оказывает такое же влияние,
как и в любой конфликтной
точке: при средних плотностях основного
потока увеличение
интенсивности движения по правой полосе
вызывает уменьшение
,
а при малой и высокой плотности интервал
остается
практически постоянным (рис. 9.19).
Граничный интервал может быть уменьшен за счет сокращения разницы скоростей движения основного и вливающегося потоков. Наиболее неблагоприятный случай, соответствующий наименьшей пропускной способности зоны слияния,— предварительная остановка автомобиля перед выходом со съезда. Такая ситуация может быть устранена за счет устройства переходно-скоростных полос. Однако трудность выхода со съезда может быть полностью устранена при
Граничный
интервал очень чувствителен
к углу, под которым
автомобиль со съезда входит в
зону слияния (угол вливания). Длину
этой зоны определяют от точки
пересечения поворачивающим
автомобилем границы основной
полосы движения (рис. 9.20). Угол
вливания
можно
определить
следующим расчетом. Поскольку
на выходе со съезда автомобиль
движется по переходной кривой,
угол вливания
где
—
длина зоны слияния; А
—
параметр
переходной кривой.
С
достаточной степенью точности
можно длину зоны слияния, рассчитать,
используя в формуле клотоиды
только первый член ряда
.
Учитывая, что
в
данном случае у
равен
ширине полосы
движения (),
угол вливания

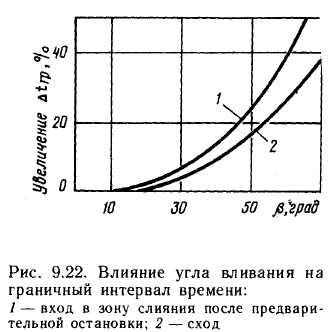

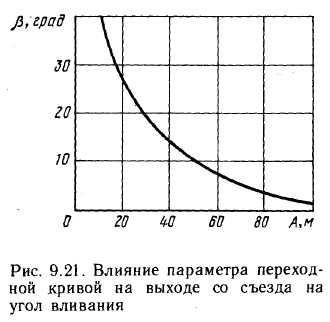

Зависимость угла вливания от параметра переходной кривой на выходе со съезда представлена на рис. 9.21, а влияние этого угла на граничный интервал — на рис. 9.22. Наименьшие граничные интервалы наблюдаются при углах вливания менее 10°. При таких углах маневр слияния приближается по характеру к маневру смены полосы движения, становится более безопасным и достигает максимальной пропускной способности.
Пропускная
способность зоны слияния
на транспортной раз-вязке
может быть рассчитана по формуле (8.5).
На рис. 9.23 показана
пропускная способность ()
177
по
правой полосе:
