§ Е9-2-12. Антикоррозионная изоляция стыков стальных трубопроводов Указания по применению норм
Нормами параграфа предусмотрена антикоррозионная изоляция стыков стальных трубопроводов, которая производится после испытания трубопроводов.
Перед нанесением грунтовки изолируемая поверхность стыков очищается от грязи, окалины и ржавчины до металлического блеска и протирается насухо тряпками или мягкими щетками.
Грунтовка наносится на сухую поверхность немедленно после очистки трубопровода. Слой грунтовки должен быть ровным, без пропусков, сгустков, подтеков и пузырей.
Мастика наносится в горячем состоянии при температуре не ниже 170° путем поливки на поверхность из лейки и растиранием снизу полотенцем.
Обертывание стыков труб бризолом и крафт-бумагой производится по горячему битуму, а обертывание стыков труб липкой лентой производится без перекосов и морщин, гофры на ленте не допускаются. Нахлест витков друг на друга составляет не менее 2 см. Внутренние обмоточные слои накладываются без нахлеста, при этом зазор между витками допускается не св. 5 мм. При послойном нанесении липкой ленты не допускается совпадение нахлестов смежных слоев. Конец обмотки перекрывается началом следующей ленты не менее 10 см (и закрепляется горячей мастикой - при обертывании стыков труб бризолом и крафт-бумагой).
Изоляция стыков производится теми же материалами, что и изоляция трубопроводов.
При изоляции крафт-бумагой и рулонными материалами на битумной мастике Состав работ
При устройстве нормальной изоляции
1. Приготовление грунтовки и битумной мастики. 2. Заготовка рулонных изоляционных материалов. 3. Очистка поверхности стыков от грязи, окалины и ржавчины с протиркой. 4.Грунтование поверхности. 5. Нанесение двух слоев битумной мастики на сухую огрунтованную поверхность. 6. Обертывание стыков крафт-бумагой.
При устройстве усиленной изоляции добавляется
6. Обертывание стыков рулонными материалами. 7. Покрытие третьим и четвертым слоями битумной мастики.
При устройстве весьма усиленной изоляции, кроме того, добавляется
8. Обертывание стыков вторым слоем рулонных материалов. 9. Покрытие пятым и шестым слоями битумной мастики.
Состав звена
Изолировщик на термоизоляции 4 разр. - 1
" " 3 " - 2
Таблица 1

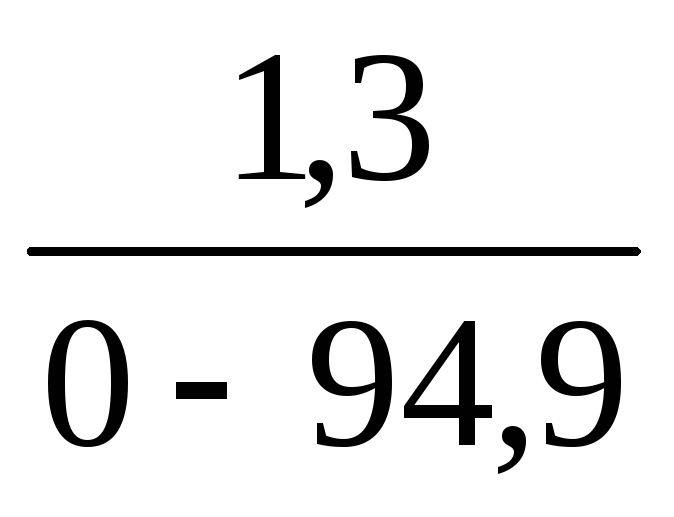

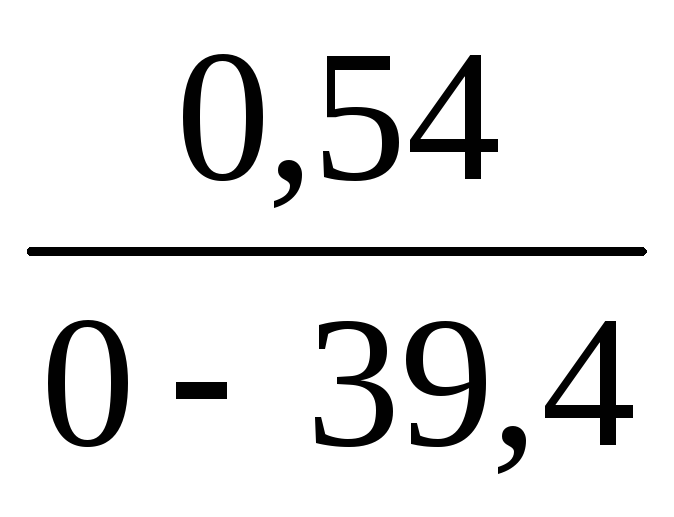

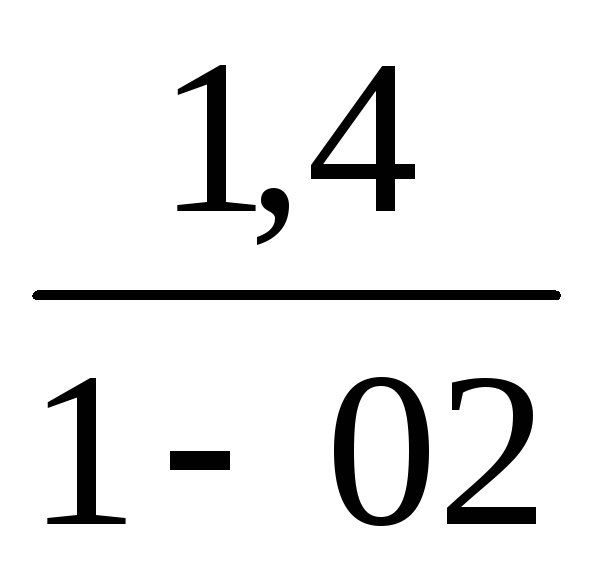

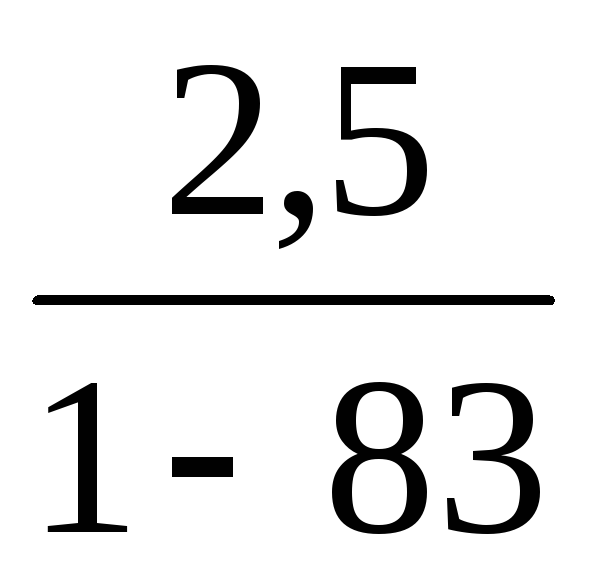

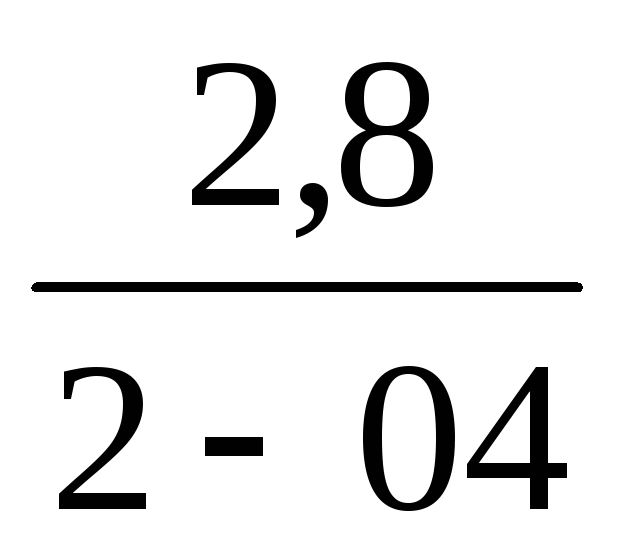

Нормы времени и расценки на 1 стык
|
Диаметр труб, мм, до |
Изоляция |
| ||
|
|
нормальная |
усиленная |
весьма усиленная |
|
|
100 |
|
|
|
1 |
|
200 |
|
|
|
2 |
|
300 |
|
|
|
3 |
|
400 |
|
|
|
4 |
|
500 |
|
|
|
5 |
|
600 |
|
|
|
6 |
|
700 |
|
|
|
7 |
|
800 |
|
|
|
8 |
|
900 |
|
|
|
9 |
|
1000 |
|
|
|
10 |
|
1200 |
|
|
|
11 |
|
1400 |
|
|
|
12 |
|
1600 |
|
|
|
13 |
|
|
а |
б |
в |
№ |
Примечание. На установку, снятие и очистку котла от грязи и оставшейся массы принимать 1 котел Н. вр. 2,8 чел.-ч изолировщиков-пленочников 3 разр., Расц. 1-96 (ПР-1).
