3. Система меню.
Пользователь должен иметь возможность доступа к любой функции, предусмотренной в системе, через клавиатуру, нижний колонтитул и/или систему меню. Система меню должна состоять из строки меню, которая осуществляет управление набором ниспадающих и всплывающих меню. В меню окна должно быть принято общепринятое в компьютерных системах расположение функций управления окном.
4. Диалоги и средства управления диалогами.
Основным механизмом общения пользователя с ЭСО является диалог. Диалог реализуется при помощи окна диалога, которое может отображаться отдельно или накладываться на основное окно. В окне диалога должен иметься заголовок и одно или несколько графических средств управления. Всего может быть пять типов диалогов: предупреждение о тревоге, пустая строка для заполнения, одинарный/множественный выбор, список для выбора, композиционный диалог. Окна диалога должны появляться на экране в удобном и четко видном месте. Все диалоги должны иметь функцию ОК (за исключением информирующих об опасности) и функцию отмены CANCEL. Функции ОК и CANCEL завершают диалог. Построение и компоновка диалогов должны позволять пользователю легко отличить окно диалога от прочей информации на экране ЭСО.

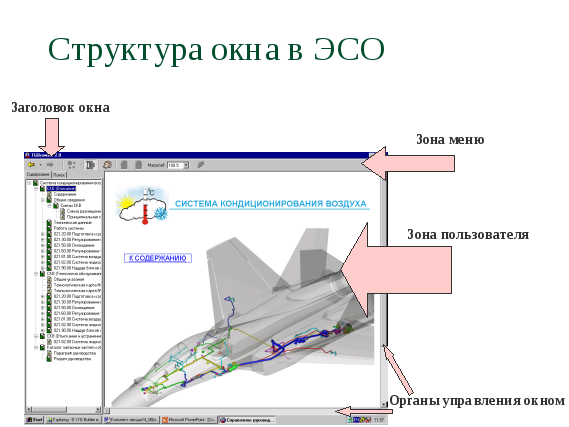

Слайд 28. Структура окна в эсо
Пояснения
В общем случае окно должно состоять из зоны пользователя, титульной строки, строки меню и органов управления окном («полосы прокрутки» и т.п.).
1. Заголовок окна.
В верхней части каждого окна должна находиться титульная строка и строка меню, которая при вызове должна появляться сразу под титульной строкой. В титульной строке должно находиться название отображаемой информации. Титульная строка активного окна должна быть выделена подсветкой.
2. Зона меню.
Содержит строку меню и, возможно, пиктографическое меню. Строка меню должна появляться только при запросе пользователя (может включаться/отключаться).
3. Зона пользователя.
Зона пользователя - это та часть окна, в которой отображается информация ИЭТР. Зона пользователя должна находиться внутри рамки окна и включать в себя одно или несколько вспомогательных окон для отображения текста, таблиц, графики или другой информации.
4. Органы управления окном.
Если для отображаемой информации нужно больше места, чем имеется в окне, пользователь должен иметь возможность манипулировать представленной ему информацией и (или) окном посредством таких средств управления как полоса прокрутки и органами изменения размеров окна и его перемещения.
Слайд 29 Интерактивные базы данных
Пояснения
Класс 4 – Интерактивные базы данных
По внешним признакам, ИЭТР 3 и 4 классов практически одинаковы, в том числе и в смысле стандартизованного интерфейса. Однако по внутренней организации они существенно отличаются, что влияет на способ их использования. Так как текст является структурированным, снабженным атрибутами, разбитым на элементы, то он может быть с достаточной легкостью помещен в соответствующую базу данных. В отличие от ИЭТР 3 класса, представляющего собой набор файлов, в ИЭТР 4 класса для хранения информации применяется промышленная СУБД, что позволяет эффективно управлять большими объемами данных и, соответственно, создавать и использовать ИЭТР на сложные промышленные изделия (например, самолет). Кроме того, исключение дублирования многократно использующихся данных приводит к значительному уменьшению объема документации и вероятности ошибки при повторном вводе идентичной информации.
Слайд 30. Интегрированные базы данных
Пояснения
Класс 5 – Интегрированные базы данных
ИЭТР данного класса сочетают в себе функциональность технических руководств предыдущих классов с возможностью прямого взаимодействия с электронными модулями диагностики изделий, что существенно облегчает обслуживание и ремонт изделия. ИЭТР класса 5 позволяют автоматически проводить операции по поиску неисправностей в изделии, локализации сбоев, подбору запасных частей и взаимодействию с поставщиком изделия.
Слайд 31. Стоимость создания ИЭТР различных классов
Пояснения
По статистическим данным из мировой практики стоимость перевода страницы технического руководства в ИЭТР класса 1 приблизительно равна 2$, класса 2 - 10$-20$, класса 3 – 30$-40$, класса 4 – около 100$, класса 5 – более 200$. В стоимость не включены затраты на оборудование и устройства хранения информации.
Слайд 32. Преимущества ИЭТР
Пояснения
Использование ИЭТР дает следующие преимущества по сравнению с традиционными бумажными техническими руководствами:
Проведенные в США исследования показали, что при освоении нового изделия применение ИЭТР позволяет на 20 – 25 процентов сократить сроки обучения. При этом существенно повышается средний уровень освоения материала учащимися. Более того, правильно организованное ИЭТР позволяет в ряде случаев проводить такое обучение без отрыва от производства прямо в процессе внедрения новой техники.
Одно интегрированное ИЭТР может заменить собой целый комплекс традиционных технических руководств, посвященных эксплуатации, техническому обслуживанию и различным видам ремонта изделия. Естественно, что в рамках одного документа процедура поиска нужной информации существенно упрощается. В частности снимается проблема утери отдельных технических руководств или их частей, что характерно для эксплуатации бумажной документации.
В интегрированном ИЭТР организовать обновление информации гораздо проще, чем в бумажных руководствах. Например, не надо перепечатывать руководство целиком или допечатывать к нему тома обновлений. В правильно организованном ИЭТР обновление какой-либо части информации тут же влечет за собой автоматическое обновление этой информации во всех ее вхождениях в ИЭТР. В ИЭТР должна быть включена процедура регулярного обращения к производителю изделия за свежей информацией по всем разделам ИЭТР.
