ZFLS Truck Steering Technology
Rear Axle Steering System

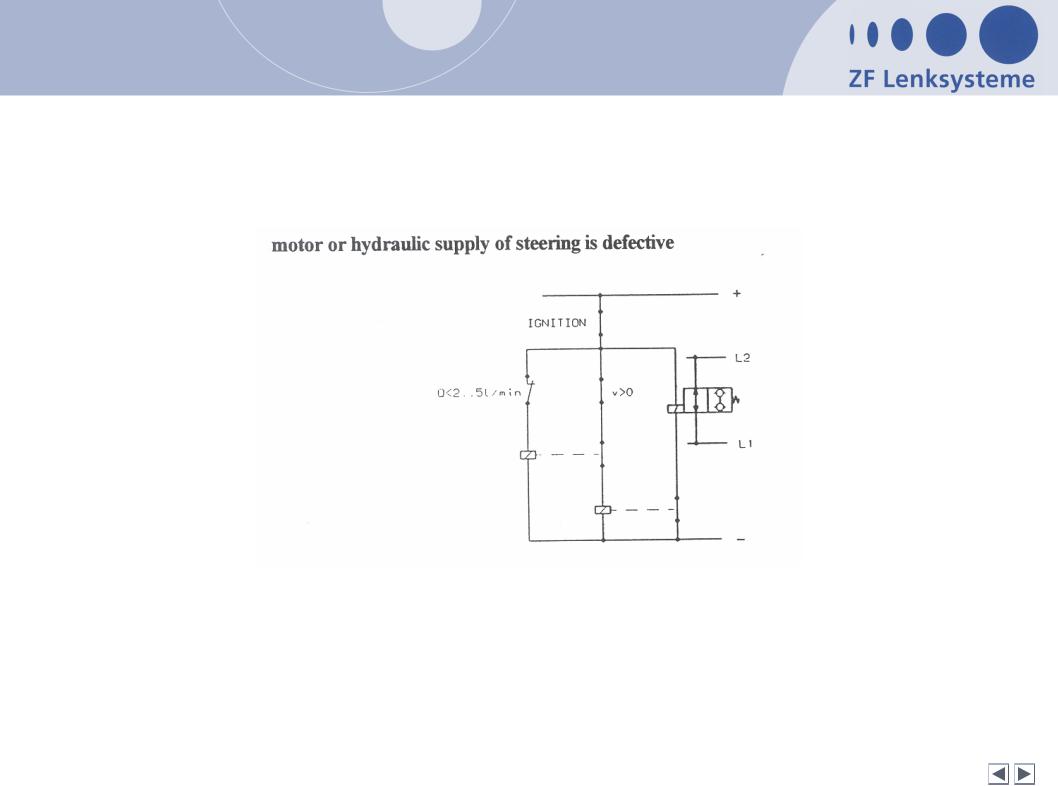

Switch logic - failure treatment
Version without redundant voltage supply
© Alle Rechte bei ZF Lenksysteme GmbH, auch für den Fall von Schutzrechtsanmeldungen. |
|
11.08.2006 11 |
Jede Verfügungsbefugnis, wie Kopierund Weitergaberecht, bei uns. All rights reserved. |
Abt.: LE |
RS101F04e.ppt |
ZFLS Truck Steering Technology
Rear Axle Steering System

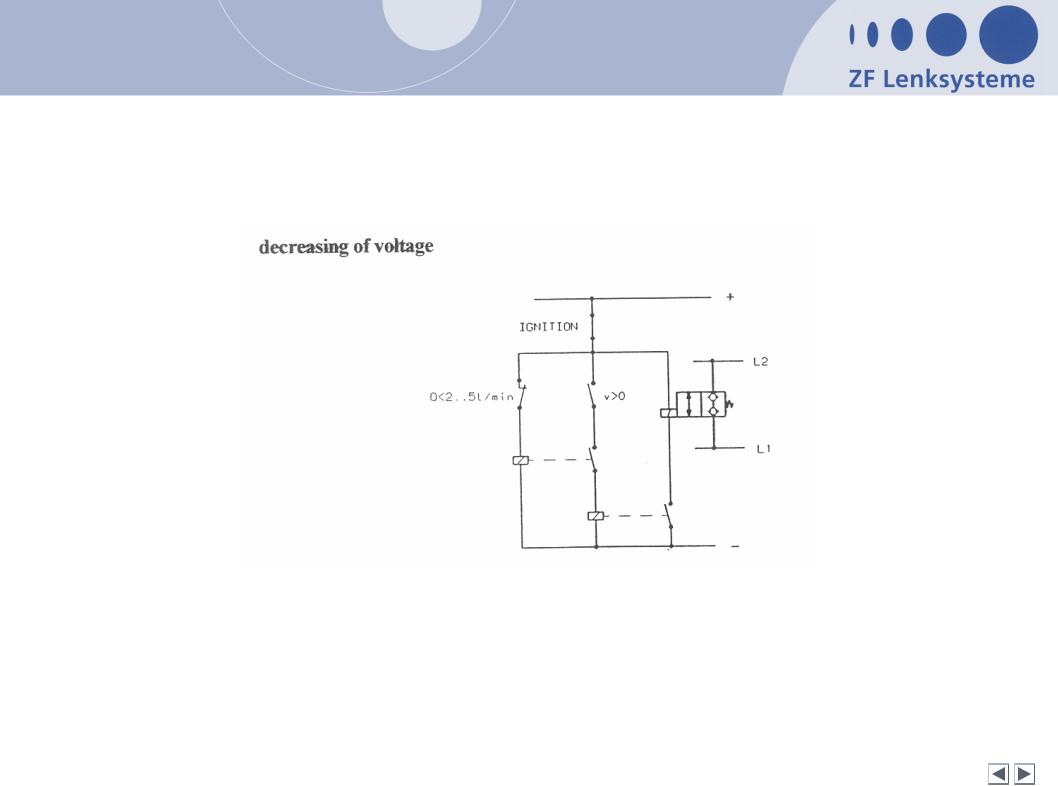

Switch logic - failure treatment
Version without redundant voltage supply
© Alle Rechte bei ZF Lenksysteme GmbH, auch für den Fall von Schutzrechtsanmeldungen. |
|
11.08.2006 12 |
Jede Verfügungsbefugnis, wie Kopierund Weitergaberecht, bei uns. All rights reserved. |
Abt.: LE |
RS101F04e.ppt |
ZFLS Truck Steering Technology
Rear Axle Steering System

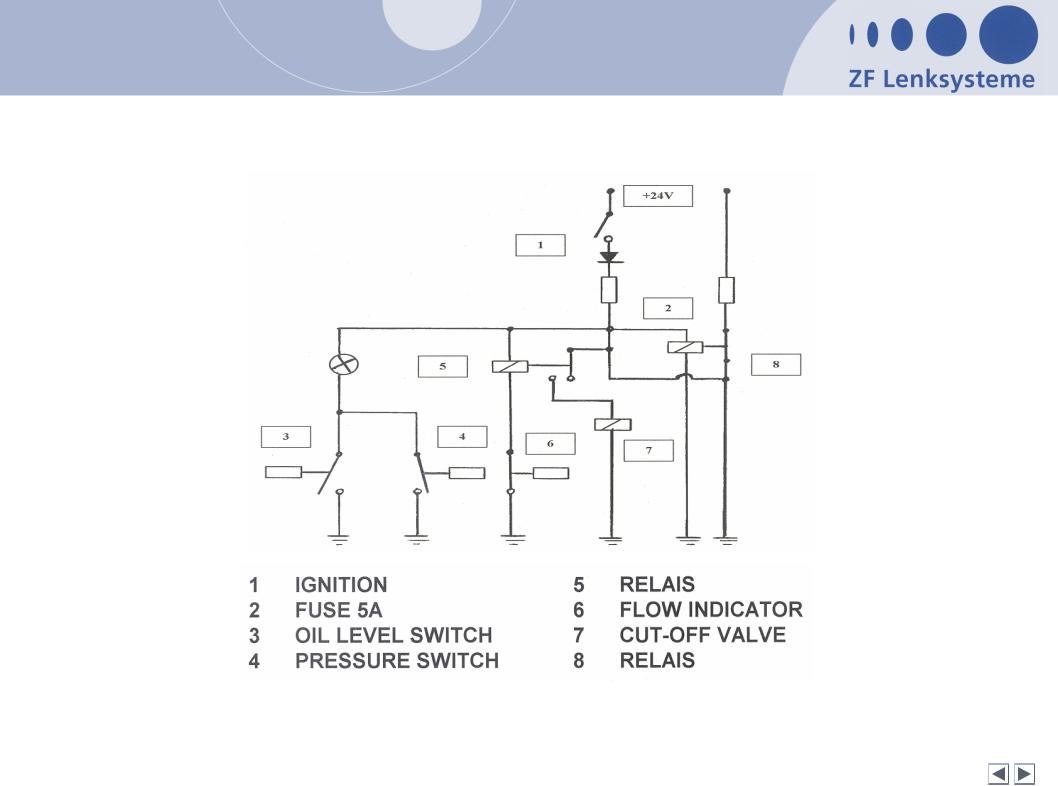

Electric scheme of RAS with cut-off valve
Version with redundant voltage supply and without speed - signal switch v
© Alle Rechte bei ZF Lenksysteme GmbH, auch für den Fall von Schutzrechtsanmeldungen. |
|
11.08.2006 13 |
Jede Verfügungsbefugnis, wie Kopierund Weitergaberecht, bei uns. All rights reserved. |
Abt.: LE |
RS101F04e.ppt |

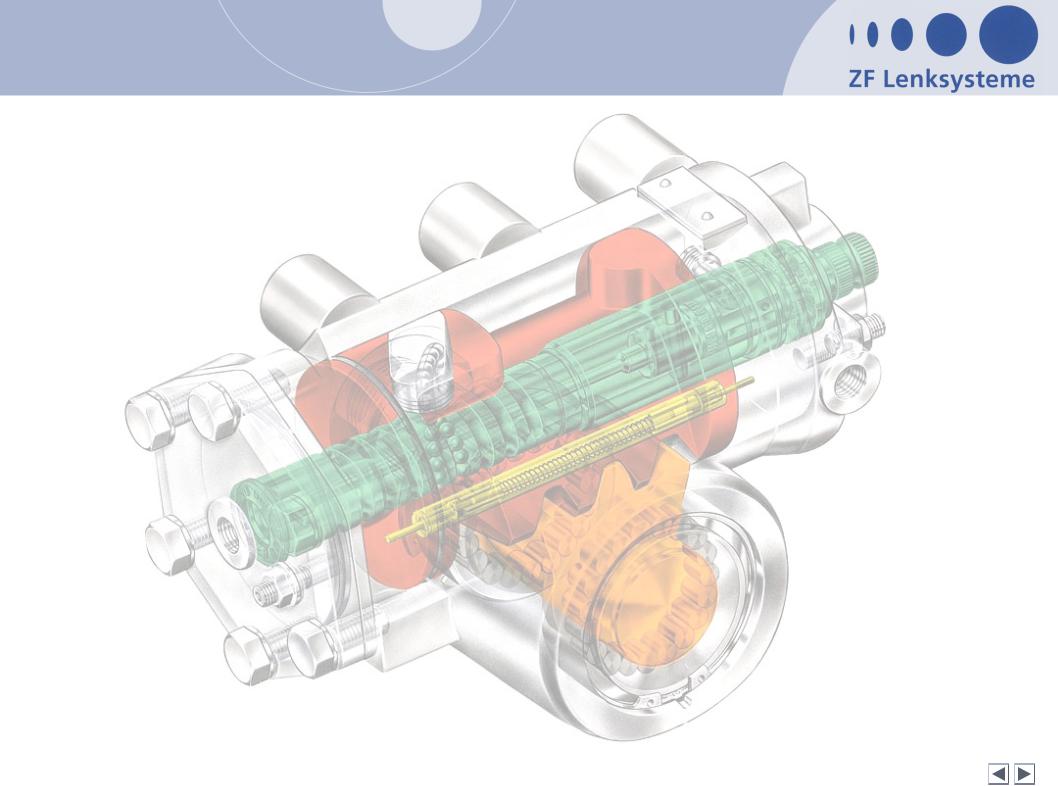

ZFLS Truck Steering Technology
The End
