Условия проведения опытов:
В работе исследуются значимость влияния трех режимов наплавки (сварки) на изменения стрелы прогиба.
1-ый режим: сила сварочного тока I =140 А, напряжение дуги U=28 В,
длительность наплавки to = 45 с, скорость наплавки V=12м/ч (V= lo/to ).
2-ой режим: сила сварочного тока I =140 А, напряжение дуги U=28 В,
длительность наплавки to = 30 с, скорость наплавки V=18м/ч (V= lo/to ).
3-ий режим: сила сварочного тока I =160 А, напряжение дуги U=28 В,
длительность наплавки to = 30 с, скорость наплавки V=18м/ч (V= lo/to ).
Для определения значимости влияния режимов сварки на кинетику изменения стрелы прогиба необходимо определить погрешность эксперимента, для этого на третьем режиме выполняются три опыта. На 1-ом и 2-ом режиме – по одному опыту.
Причем, предполагается, что погрешность эксперимента на первом и втором режимах, такая же, как и на третьем режиме.
Опыт 1. I =140 А, U=28 В, to = 45 с, Vсв=12 м/с (Vсв= Lo/ to )
Опыт 2. I =140 А, U=28 В, to = 30 с, Vсв = 18 м/с
Опыт 3. I=160 А, U=28 В, to = 30 с, Vсв = 18 м/с
Опыт 4. I=160 А, U=28 В, to = 30 с, Vсв = 18 м/с
Опыт 5. I=160 А, U = 28 В, o = 30 с, Vсв = 18 м/с
Результаты экспериментов записываются в таблицу. По результатам опытов построить графические зависимости влияния силы сварочного тока на кинетику изменения стрелы прогиба пластины (рис.3.8.); для этого на одном рисунке приводятся две временные зависимости стрелы прогиба пластины, полученные в опытах 2 и 3. Влияние скорости сварки на кинетику изменения стрелы прогиба (рис.3.9); для этого на одном рисунке приводятся две временные зависимости стрелы прогиба, полученные в опытах 1 и 2. Влияние по-
гонной энергии на кинетику изменения стрелы прогиба пластины показано на рис.3.10; для этого на одном рисунке приводятся три временные зависимости, полученные в опытах 1,2,3.

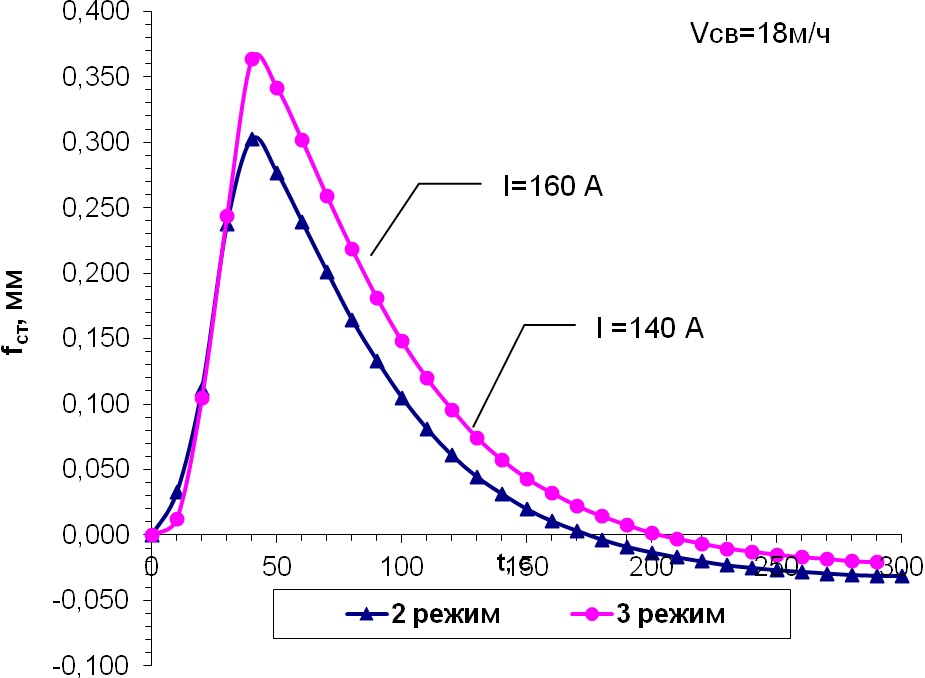

Рис.3.8. Влияние силы сварочного тока на кинетику изменения стрелы
прогиба

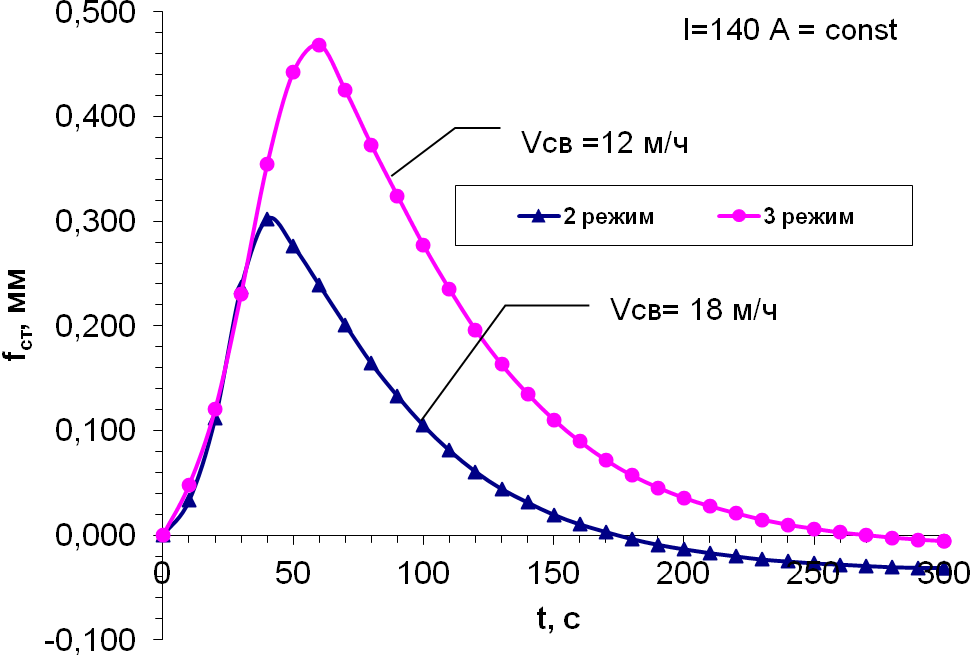

Рис.3.9. Влияние скорости сварки на кинетику изменения стрелы прогиба

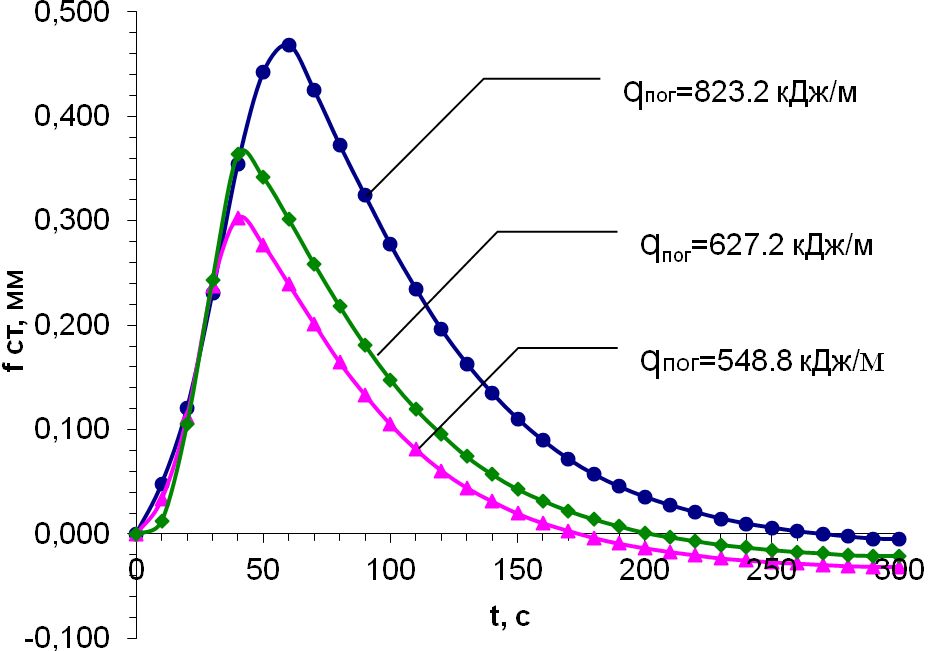

Рис.3.10.Влияние погонной энергии на кинетику изменения стрелы прогиба
Оценка значимости влияния силы сварочного тока, скорости сварки и величины погонной энергии на кинетику изменения стрелы прогиба
Определить среднее арифметическое значение в i-той временной экспериментальной точке по трем параллельным опытам на одном режиме (опыты 3,4,5)
(3.1)
Рассчитать дисперсии воспроизводимости по трем параллельным опытам на одном режиме в i-ой временной арифметической точке
(3.2)
(количество временных
точек N
= 10).
Усредненное значение дисперсии воспроизводимости по N временным точкам рассчитывается по формуле
(3.3)
Для оценки значимости влияния силы сварочного тока, скорости сварки и величины погонной энергии рассчитываются критерии Фишера Fрас.1, Fрас.2, Fрас.3 по формулам 3.4, 3.5, 3.6 , которые сравниваются с табличным критерием Фишера, Fтабл.=19.39,
Табличное значение критерия Фишера Fтабл. берется из таблицы; основные параметры для выбора: уровень значимости =0.05, число степеней свободы дисперсии адекватности f1 = 10, число степеней свободы f2 =2. Fтабл. = 19,39 .
(3.4)
(3.5)
(3.6)
(3.7)
(3.8)
(3.9)
Рассчитанное значение критерия Фишера Fрас сравнивается с табличным Fтабл. = 19.39 .
При выполнении условий
;
;
сила сварочного тока, скорость сварки, а также величина погонной энергии оказывают существенное влияние на кинетику изменения стрелы прогиба пластины.
Результаты расчета приводится в табл.3.2, табл.3.3
Таблица 3. 2
