1.4. Порядок проведения экспериментальных исследований

Очистить электродный стержень до блеска, погрузить в водный раствор исследуемого вещества и просушить в сушильном шкафе

при температуре 100 С. Для исследования используется мел (CaCO3), поташ (K2CO3), кальцинированная сода (NaCO3), углекислый магний (MgCO3).

Очистить проволочной щеткой пластину и положить на стол приспособления (рис.1.1.). Установить электрод в электрод в электрододержатель; последний закрепить в приспособлении. Отрегулировать, пользуясь шаблоном, зазор между электродом и пластиной, который должен быть равен 2 мм.

Включить источник тока и зажечь сварочную дугу, замкнув промежуток между пластиной и электродом угольной пластинкой ( I= (45…60)dэл, А).

После обрыва сварочной дуги выключить источник тока и замерить с точность до 0.1 мм критическую длину между электродами lкр. Эксперимент на каждом покрытии повторить по 6 раз. Результаты исследований занести в табл.1.1.

Таблица 1.1

Результаты исследования легкоионизирующихся компонентов на

стабильность горения электрической дуги

Исследуемый Компонент	№ опытов						lкр	S2
	Критическая длина сварочной дуги
	1	2	3	4	5	6
CaCO3
K2CO3
Na2CO3
MgCO3

Построение математической модели

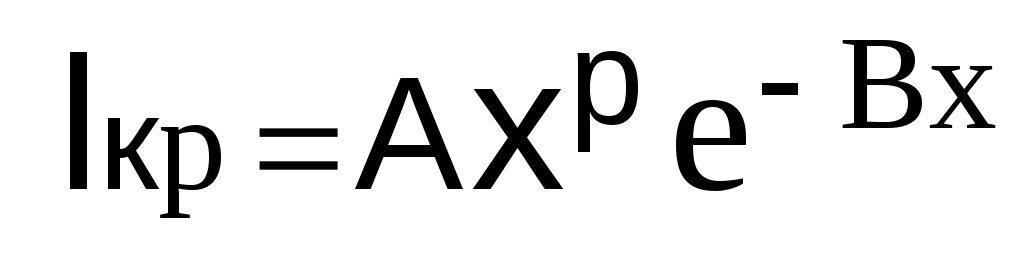

Зависимость lкр от приведенного потенциала ионизации описывается математической моделью

, (1.9)

где А, р, В – коэффициенты математической модели.

Для построения математической модели (9) используется метод наименьших квадратов с обязательной проверкой однородности дисперсий по критерию Кочрена и проверкой адекватности математической модели экспериментальным данным.

Порядок расчета математической модели на компьютере

Исходные данные записываются в текстовый файл dan1.txt в бесформатном виде в следующем порядке: 4 6 90.17 0.789 2.0 38.6 27.5 24.5 37.5 7.0 8.0 9.0 7.0 8.0 8.0 12.0 11.0 13.0 12.0 12.0 11.0 18.0 19.0 17.0 18.0 17.0 18.0 10.0 11.0 9.0 10.0 10.0 11.0, где 4 - число экспериментальных точек (число исследуемых обмазок), 6 - число параллельных опытов; 90.17 - критерий Фишера; 0.789 - критерий Кочрена; 2 - число степеней свободы дисперсии неадекватности; 38.6, 27.5, 24.5, 37.5 - приведенные потенциалы ионизации Са, К, Na, Mg; 7.0, 8.0, 9.0, 7.0,...8.0 - критические расстояния между электродами (покрытие СаСО_З); 12.0...11.0 – критические расстояния между электродами (покрытие К₂СО₃); 18.0...18.0 - критические расстояния между электродами (покрытиеNa₂CO₃); 10.0...11.0 критические расстояния между электродами (покрытие MgCO₃).

После ввода исходных данных в файл dan1.txt необходимо их сохранить. Для расчета математической модели необходимо установить курсор на исполняемый файл a2.exe и нажать на клавишу Enter; после этого производится расчет математической модели.

Результаты расчета математической модели записываются в текстовый файл dan.txt. Для просмотра и печати результатов расчета математической модели необходимо открыть файл dan.txt .

На рис.1.7. приведен листинг расчета математической модели зависимости критического расстояния от приведенного потенциала ионизации, а на рис. 1.8. приведена зависимость критического расстояния между электродами от приведенного потенциала ионизации.

ИCXOДHЫE ДAHHЫE
