3.2. Оценка значимости влияния силы сварочного тока, скорости сварки и погонной энергии на кинетику изменения стрелы прогиба

Определить среднее арифметическое значение в i-той временной экспериментальной точке по трем параллельным опытам на одном режиме (опыты 3,4,5)

(3.1)

Рассчитать дисперсии воспроизводимости по трем параллельным опытам на одном режиме в i-ой временной арифметической точке

(3.2) (количество временных точек N = 10).

Усредненное значение дисперсии воспроизводимости по N временным точкам рассчитывается по формуле

(3.3)

Для оценки значимости влияния силы сварочного тока, скорости

с

,f2,f1

варки и величины погонной энергии рассчитываются критерии ФишераF_рас.1, F_рас.2, F_рас.3 по формулам 3.4, 3.5, 3.6 , которые сравниваются с табличным критерием Фишера, F^таб , который выбирается из таблицы, основными параметрами для выбора критерия Фишера являются уровень значимости =0.05, число степеней свободы дисперсии адекватности f₂ =10, число дисперсии воспроизводимости f₁=2.

(3.4)

(3.5)

(3.6)

(3.7)

(3.8)

(3.9)

Рассчитанное значение критерия Фишера F_рас сравнивается с табличным F^табл. .

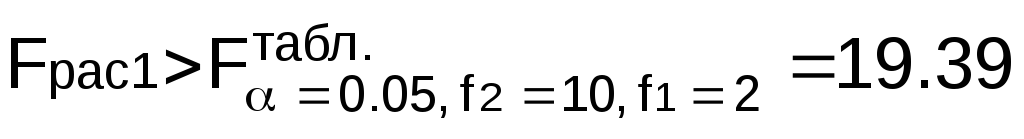

При выполнении условий

;

сила сварочного тока, скорость сварки, а также величина погонной энергии оказывают существенное влияние на кинетику изменения стрелы прогиба пластины.

Результаты расчета приводится в табл.3.2, табл.3.3.

Таблица 3.2

Расчет дисперсии воспроизводимости

		Опыт 3	Опыт 4	Опыт 5			S2 ,мм2
i	t, c	fiст, мм	fiст, мм	fiст, мм	fiср, мм	Si2 ,мм2
1	10	0,0123	0,0129	0,0134	0,0129	0,00000030
2	30	0,2436	0,2513	0,2596	0,2515	0,00006403
3	40	0,3638	0,3738	0,3858	0,3745	0,00012133
4	60	0,3018	0,3118	0,3218	0,3118	0,00010000
5	90	0,1810	0,1910	0,1995	0,1905	0,00008575	0,00003918
6	160	0,0319	0,0382	0,0305	0,0335	0,00001682
7	200	0,0012	0,0018	0,0022	0,0017	0,00000025
8	220	-0,0068	-0,0098	-0,0078	-0,0081	0,00000233
9	240	-0,0139	-0,0139	-0,0122	-0,0133	0,00000096
10	300	-0,0216	-0,0218	-0,0218	-0,0217	0,00000001

Примечание. Индекс временной точки - I; t – текущее время.

fⁱср=( fⁱcт(опыт3) + fⁱcт(опыт4) + fⁱcт(опыт5) )/3 .

S_i² =( fⁱ_ст(опыт3) - fⁱср)² + ( fⁱст(опыт4) - fⁱср)² +( fⁱст(опыт5) - fⁱср)²)/2.

S² =(S²₁ +S²₂ +S²₃ + S²₄ +S²₅ +S²₆ + S²₇ + S²₈ + S²₉ + S²₁₀ )/10.

Таблица 3.3

Расчет критериев Фишера Fрас

t, с	1 режим	2 режим	3 режим	(fiст2 -fiст3)^2	(fiст1 -fiст2)^2	(fiст1 -fiст3)^2	Расчетные значения критерия Фишера: Fрас1 =29,48305698 Fрас2 =266,8297871 Fрас3 =142,9735156
10	0,0479	0,0331	0,0123	0,00043264	0,00021904	0,00126736
30	0,2307	0,2374	0,2436	3,844E-05	4,489E-05	0,00016641
40	0,3546	0,3025	0,3638	0,00375769	0,00271441	8,464E-05
60	0,4687	0,2393	0,3018	0,00390625	0,05262436	0,02785561
90	0,3245	0,1331	0,181	0,00229441	0,03663396	0,02059225
160	0,0896	0,0104	0,0319	0,00046225	0,00627264	0,00332929
200	0,0356	-0,0135	0,0012	0,00021609	0,00241081	0,00118336
220	0,0209	-0,0203	-0,0068	0,00018225	0,00169744	0,00076729
240	0,0098	-0,0252	-0,0129	0,00015129	0,001225	0,00051529
300	-0,005	-0,0315	-0,021	0,00011025	0,00070225	0,00025600
Sад1 = 0,00115516 ; Sад2 = 0,01045448; Sад3 =0,00560175

Т

,f2,f1

абличное значение критерия ФишераF^табл. берется из таблицы; основные параметры для выбора: уровень значимости =0.05, число степеней свободы дисперсии адекватности f₁ = 10, число степеней свободы f₂ =2. F^табл. = 19,39 .

Выводы: Сила сварочного тока оказывает незначимое влияние на кинетику изменения стрелы прогиба, так как Fрас1>Fтабл.

Скорость сварки оказывает незначимое влияние на кинетику изменения стрелы прогиба, так как Fрас2>Fтабл. .

Погонная энергия оказывает незначимое влияние на кинетику изменения стрелы прогиба, так как Fрас1>Fтабл.;Fрас2>Fтабл; Fрас3>Fтабл..

Построение графиков и расчет значимости влияние режимов сварки на кинетику изменения стрелы прогиба пластины проводится в Excel и приводится в файле Lab_Sv3.xls.
