Каталог железобетонных пролетных строений, тип №10

Код

Длина ПС, м

Габаритные размеры, м

Ширина балластного корыта В_b , м

Расстояние м/у наружными гранями ребер В_о, м

Вылет консоли L_k , м

Высота ребра балки (плиты) h , м

Ширина ребра b, м

Объем бетона V, м³

полная

L_п

расчетная

L_р

в свету

L_о

высота,

H

ширина,

B

левой

правой

на опоре

в пролете

на опоре

в пролете

n1_0200.10d

2.80

2.26

2.00

0.80

4.90

4.50

2.40

1.25

1.25

0.45

0.45

2.40

2.40

5.10

n1_0200.10k

2.80

2.26

2.00

0.80

4.00

3.60

2.40

0.80

0.80

0.45

0.45

2.40

2.40

4.85

n1_0200.10l

2.80

2.26

2.00

0.80

4.45

4.05

2.40

1.25

0.80

0.45

0.45

2.40

2.40

4.98

n1_0200.10r

2.80

2.26

2.00

0.80

4.45

4.05

2.40

0.80

1.25

0.45

0.45

2.40

2.40

4.98

n1_0213.10d

3.03

2.43

2.13

0.80

4.90

4.50

2.40

1.25

1.25

0.45

0.45

2.40

2.40

5.60

n1_0213.10k

3.03

2.43

2.13

0.80

4.00

3.60

2.40

0.80

0.80

0.45

0.45

2.40

2.40

5.30

n1_0213.10l

3.03

2.43

2.13

0.80

4.45

4.05

2.40

1.25

0.80

0.45

0.45

2.40

2.40

5.45

n1_0213.10r

3.03

2.43

2.13

0.80

4.45

4.05

2.40

0.80

1.25

0.45

0.45

2.40

2.40

5.45

n1_0300.10d

4.00

3.34

3.00

0.91

4.90

4.50

2.40

1.25

1.25

0.56

0.56

2.40

2.40

8.50

n1_0300.10k

4.00

3.34

3.00

0.91

4.00

3.60

2.40

0.80

0.80

0.56

0.56

2.40

2.40

7.87

n1_0300.10l

4.00

3.34

3.00

0.91

4.45

4.05

2.40

1.25

0.80

0.56

0.56

2.40

2.40

8.19

n1_0300.10r

4.00

3.34

3.00

0.91

4.45

4.05

2.40

0.80

1.25

0.56

0.56

2.40

2.40

8.19

n1_0400.10d

5.00

4.34

4.00

1.05

4.90

4.50

2.40

1.25

1.25

0.70

0.70

2.40

2.40

12.20

n1_0400.10k

5.00

4.34

4.00

1.05

4.00

3.60

2.40

0.80

0.80

0.70

0.70

2.40

2.40

11.15

n1_0400.10l

5.00

4.34

4.00

1.05

4.45

4.05

2.40

1.25

0.80

0.70

0.70

2.40

2.40

11.70

n1_0400.10r

5.00

4.34

4.00

1.05

4.45

4.05

2.40

0.80

1.25

0.70

0.70

2.40

2.40

11.70

n1_0427.10d

5.27

4.61

4.27

1.10

4.90

4.50

2.40

1.25

1.25

0.75

0.75

2.40

2.40

13.40

n1_0427.10k

5.27

4.61

4.27

1.10

4.00

3.60

2.40

0.80

0.80

0.75

0.75

2.40

2.40

13.00

n1_0427.10l

5.27

4.61

4.27

1.10

4.45

4.05

2.40

1.25

0.80

0.75

0.75

2.40

2.40

13.20

n1_0427.10r

5.27

4.61

4.27

1.10

4.45

4.05

2.40

0.80

1.25

0.75

0.75

2.40

2.40

13.20

n1_0500.10d

6.00

5.34

5.00

1.20

4.90

4.50

2.40

1.25

1.25

0.85

0.85

2.40

2.40

16.80

n1_0500.10k

6.00

5.34

5.00

1.20

4.00

3.60

2.40

0.80

0.80

0.85

0.85

2.40

2.40

16.27

n1_0500.10l

6.00

5.34

5.00

1.20

4.50

4.05

2.40

1.25

0.80

0.85

0.85

2.40

2.40

16.53

n1_0500.10r

6.00

5.34

5.00

1.20

4.45

4.05

2.40

0.80

1.25

0.85

0.85

2.40

2.40

16.53

n1_0600.10d

7.00

6.34

6.00

1.35

4.90

4.50

2.40

1.25

1.25

1.00

1.00

2.40

2.40

22.12

n1_0600.10k

7.00

6.34

6.00

1.35

4.00

3.60

2.40

0.80

0.80

1.00

1.00

2.40

2.40

21.49

n1_0600.10l

7.00

6.34

6.00

1.35

4.45

4.05

2.40

1.25

0.80

1.00

1.00

2.40

2.40

21.80

n1_0600.10r

7.00

6.34

6.00

1.35

4.45

4.05

2.40

0.80

1.25

1.00

1.00

2.40

2.40

21.80

n1_0640.10d

7.40

6.74

6.40

1.41

4.90

4.50

2.40

1.25

1.25

1.06

1.06

2.40

2.40

28.45

n1_0640.10k

7.40

6.74

6.40

1.41

4.00

3.60

2.40

0.80

0.80

1.06

1.06

2.40

2.40

27.76

n1_0640.10l

7.40

6.74

6.40

1.41

4.45

4.05

2.40

1.25

0.80

1.06

1.06

2.40

2.40

28.10

n1_0640.10r

7.40

6.74

6.40

1.41

4.45

4.05

2.40

0.80

1.25

1.06

1.06

2.40

2.40

28.10

n1_0200.10d, Lп=2.8м

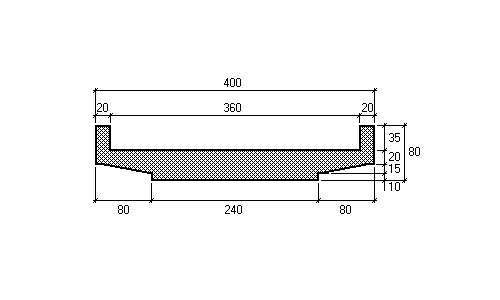

n1_0200.10k, Lп=2.8м

n1_0200.10l, Lп=2.8м

n1_0200.10r, Lп=2.8м

n1_0213.10d, Lп=3.03м

n1_0213.10k, Lп=3.03м

n1_0213.10l, Lп=3.03м

n1_0213.10r, Lп=3.03м

n1_0300.10d, Lп=4м

n1_0300.10k, Lп=4м

n1_0300.10l, Lп=4м

n1_0300.10r, Lп=4м

n1_0400.10d, Lп=5м

n1_0400.10k, Lп=5м

n1_0400.10l, Lп=5м

n1_0400.10r, Lп=5м

n1_0427.10d, Lп=5.27м

n1_0427.10k, Lп=5.27м

n1_0427.10l, Lп=5.27м

n1_0427.10r, Lп=5.27м

n1_0500.10d, Lп=6м

n1_0500.10k, Lп=6м

n1_0500.10l, Lп=6м

n1_0500.10r, Lп=6м

n1_0600.10d, Lп=7м

n1_0600.10k, Lп=7м

n1_0600.10l, Lп=7м

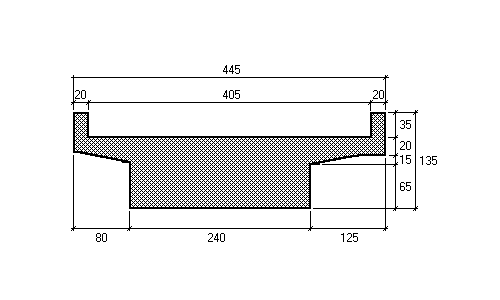

n1_0600.10r, Lп=7м

n1_0640.10d, Lп=7.4м

n1_0640.10k, Lп=7.4м

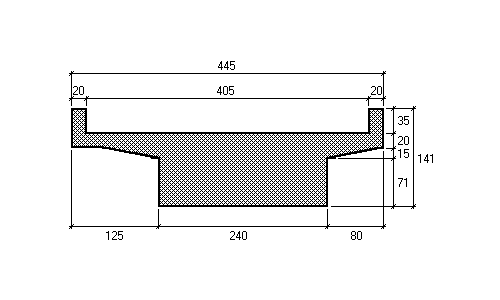

n1_0640.10l, Lп=7.4м

n1_0640.10r, Lп=7.4м
