Каталог железобетонных пролетных строений, тип №15
1. Характеристика проекта : Ребристое ПС, ЦУ Желдорстрой,1936 г.
2. Год расчетных норм: 1931
3. Расчетная нагрузка: Н7
4. Тип водоотвода: через ВТ
|
Код |
Длина ПС, м |
Габаритные размеры, м |
Ширина балластного корыта Вb , м |
Расстояние м/у наружными гранями ребер Во, м |
Вылет консоли Lk , м |
Высота ребра балки (плиты) h , м |
Ширина ребра b, м |
Объем бетона V, м3 |
||||||
|
полная Lп |
расчетная Lр |
в свету Lо |
высота, H |
ширина, B |
||||||||||
|
левой |
правой |
на опоре |
в пролете |
на опоре |
в пролете |
|||||||||
|
n2_0600.15d |
7.10 |
6.36 |
6.00 |
1.85 |
4.90 |
4.50 |
2.50 |
1.20 |
1.20 |
1.50 |
1.50 |
0.45 |
0.45 |
16.61 |
|
n2_0600.15k |
7.10 |
6.36 |
6.00 |
1.85 |
4.00 |
3.60 |
2.50 |
0.75 |
0.75 |
1.50 |
1.50 |
0.45 |
0.45 |
15.70 |
|
n2_0600.15l |
7.10 |
6.36 |
6.00 |
1.85 |
4.45 |
4.05 |
2.50 |
1.20 |
0.75 |
1.50 |
1.50 |
0.45 |
0.45 |
16.16 |
|
n2_0600.15r |
7.10 |
6.36 |
6.00 |
1.85 |
4.45 |
4.05 |
2.50 |
0.75 |
1.20 |
1.50 |
1.50 |
0.45 |
0.45 |
16.16 |
|
n2_0800.15d |
9.30 |
8.44 |
8.00 |
2.05 |
4.90 |
4.50 |
2.50 |
1.20 |
1.20 |
1.70 |
1.70 |
0.50 |
0.50 |
24.83 |
|
n2_0800.15k |
9.30 |
8.44 |
8.00 |
2.05 |
4.00 |
3.60 |
2.50 |
0.75 |
0.75 |
1.70 |
1.70 |
0.50 |
0.50 |
23.62 |
|
n2_0800.15l |
9.30 |
8.44 |
8.00 |
2.05 |
4.45 |
4.05 |
2.50 |
1.20 |
0.75 |
1.70 |
1.70 |
0.50 |
0.50 |
24.22 |
|
n2_0800.15r |
9.30 |
8.44 |
8.00 |
2.05 |
4.45 |
4.05 |
2.50 |
0.75 |
1.20 |
1.70 |
1.70 |
0.50 |
0.50 |
24.22 |
|
n2_1000.15d |
11.30 |
10.44 |
10.00 |
2.35 |
4.90 |
4.50 |
2.50 |
1.20 |
1.20 |
2.00 |
2.00 |
0.55 |
0.55 |
35.55 |
|
n2_1000.15k |
11.30 |
10.44 |
10.00 |
2.35 |
4.00 |
3.60 |
2.50 |
0.75 |
0.75 |
2.00 |
2.00 |
0.55 |
0.55 |
34.13 |
|
n2_1000.15l |
11.30 |
10.44 |
10.00 |
2.35 |
4.45 |
4.05 |
2.50 |
1.20 |
0.75 |
2.00 |
2.00 |
0.55 |
0.55 |
34.74 |
|
n2_1000.15r |
11.30 |
10.44 |
10.00 |
2.35 |
4.45 |
4.05 |
2.50 |
0.75 |
1.20 |
2.00 |
2.00 |
0.55 |
0.55 |
34.74 |
|
n2_1200.15d |
13.50 |
12.50 |
12.00 |
2.65 |
4.90 |
4.50 |
2.50 |
1.20 |
1.20 |
2.30 |
2.30 |
0.60 |
0.60 |
49.08 |
|
n2_1200.15k |
13.50 |
12.50 |
12.00 |
2.65 |
4.00 |
3.60 |
2.50 |
0.75 |
0.75 |
2.30 |
2.30 |
0.60 |
0.60 |
47.35 |
|
n2_1200.15l |
13.50 |
12.50 |
12.00 |
2.65 |
4.45 |
4.05 |
2.50 |
1.20 |
0.75 |
2.30 |
2.30 |
0.60 |
0.60 |
48.17 |
|
n2_1200.15r |
13.50 |
12.50 |
12.00 |
2.65 |
4.45 |
4.05 |
2.50 |
0.75 |
1.20 |
2.30 |
2.30 |
0.60 |
0.60 |
48.17 |
|
n2_1500.15d |
16.50 |
15.50 |
15.00 |
3.10 |
4.90 |
4.50 |
2.50 |
1.20 |
1.20 |
2.75 |
2.75 |
0.65 |
0.65 |
74.10 |
|
n2_1500.15k |
16.50 |
15.50 |
15.00 |
3.10 |
4.00 |
3.60 |
2.50 |
0.75 |
0.75 |
2.75 |
2.75 |
0.65 |
0.65 |
72.00 |
|
n2_1500.15l |
16.50 |
15.50 |
15.00 |
3.10 |
4.45 |
4.05 |
2.50 |
1.20 |
0.75 |
2.75 |
2.75 |
0.65 |
0.65 |
73.05 |
|
n2_1500.15r |
16.50 |
15.50 |
15.00 |
3.10 |
4.45 |
4.05 |
2.50 |
0.75 |
1.20 |
2.75 |
2.75 |
0.65 |
0.65 |
73.05 |
|
n2_0600.15d,
Lп=7.1м |
n2_0600.15k,
Lп=7.1м |
n2_0600.15l,
Lп=7.1м |
|
n2_0600.15r,
Lп=7.1м |
n2_0800.15d,
Lп=9.3м |
n2_0800.15k,
Lп=9.3м |
|

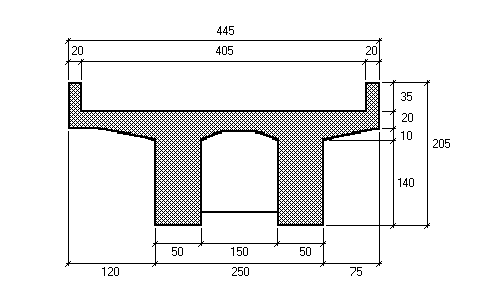

n2_0800.15l,
Lп=9.3м |
n2_0800.15r,
Lп=9.3м |
n2_1000.15d,
Lп=11.3м |
|
n2_1000.15k,
Lп=11.3м |
n2_1000.15l,
Lп=11.3м |
n2_1000.15r,
Lп=11.3м |
|
n2_1200.15d,
Lп=13.5м |
n2_1200.15k,
Lп=13.5м |
n2_1200.15l,
Lп=13.5м |
|
n2_1200.15r,
Lп=13.5м |
n2_1500.15d,
Lп=16.5м |
n2_1500.15k,
Lп=16.5м |
|
n2_1500.15l,
Lп=16.5м |
n2_1500.15r,
Lп=16.5м |
|
