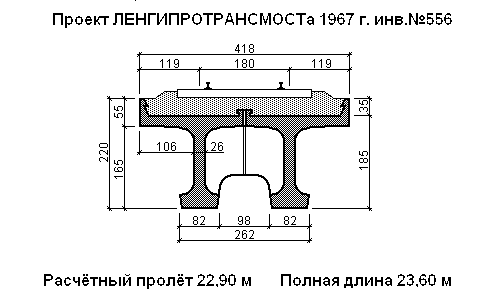

Каталог преднапряженных железобетонных пролетных строений, тип № 21
1. Характеристика проекта: Двухблочные ПС проектировки Ленгипротрансмоста, 1967 г.
2. Типовой проект: инв. № 556/1…№ 556/5, Ленгипротрансмост, 1967 г.
3. Год расчетных норм: 1962 г.
4. Расчетная нагрузка: С14
5. Тип водоотвода: через ВТ
Код |
Длина ПС, м |
Габаритные размеры, м |
Ширина балластного корыта Вb , м |
Расстояние м/у наружными гранями ребер Во, м |
Вылет консоли Lk , м |
Высота ребра балки (плиты) h , м |
Ширина ребра b, м |
Объем бетона V, м3 | ||||||
полная Lп |
расчетная Lр |
в свету Lо |
высота, H |
ширина, B | ||||||||||
левой |
правой |
на опоре |
в пролете |
на опоре |
в пролете | |||||||||
S2#1580.21 |
16.50 |
15.80 |
15.00 |
1.75 |
4.18 |
3.98 |
2.62 |
1,06 |
1,06 |
1.40 |
1.40 |
0.82 |
0.82 |
46.9 |
S2#1800.21 |
18.70 |
18.00 |
17.04 |
1.90 |
4.18 |
3.98 |
2.62 |
1,06 |
1,06 |
1.55 |
1.55 |
0.82 |
0.82 |
58.7 |
S2#2290.21 |
23.60 |
22.90 |
21.83 |
2.20 |
4.18 |
3.98 |
2.62 |
1,06 |
1,06 |
1.85 |
1.85 |
0.82 |
0.82 |
82.9 |
S2#2690.21 |
27.60 |
26.90 |
25.56 |
2.50 |
4.18 |
3.98 |
2.62 |
1,06 |
1,06 |
2.15 |
2.15 |
0.82 |
0.82 |
107.6 |
S2#1580.21,
|
S2#1800.21,
|
S2#2290.21,
|
S2#2690.21,
|
|
|
Каталог преднапряженных железобетонных пролетных строений, тип № 22
1. Характеристика проекта: Двухблочные ПС проектировки Ленгипротрансмоста, 1974 г.
2. Типовой проект: инв. № 556/11…№556/16, Ленгипротрансмост, 1974 г.
3. Год расчетных норм: 1962 г.
4. Расчетная нагрузка: С14
5. Тип водоотвода: через ВТ
Код |
Длина ПС, м |
Габаритные размеры, м |
Ширина балластного корыта Вb , м |
Расстояние м/у наружными гранями ребер Во, м |
Вылет консоли Lk , м |
Высота ребра балки (плиты) h , м |
Ширина ребра b, м |
Объем бетона V, м3 | ||||||
полная Lп |
расчетная Lр |
в свету Lо |
высота, H |
ширина, B | ||||||||||
левой |
правой |
на опоре |
в пролете |
на опоре |
в пролете | |||||||||
S2#1580.22 |
16.50 |
15.80 |
15.00 |
1.75 |
4.18 |
3.98 |
2.62 |
1,06 |
1,06 |
1.40 |
1.40 |
0.82 |
0.82 |
46.9 |
S2#1800.22 |
18.70 |
18.00 |
17.04 |
1.90 |
4.18 |
3.98 |
2.62 |
1,06 |
1,06 |
1.55 |
1.55 |
0.82 |
0.82 |
58.7 |
S2#2290.22 |
23.60 |
22.90 |
21.83 |
2.20 |
4.18 |
3.98 |
2.62 |
1,06 |
1,06 |
1.85 |
1.85 |
0.82 |
0.82 |
82.9 |
S2#2690.22 |
27.60 |
26.90 |
25.56 |
2.50 |
4.18 |
3.98 |
2.62 |
1,06 |
1,06 |
2.15 |
2.15 |
0.82 |
0.82 |
107.6 |
S2#1580.22,
|
S2#1800.22,
|
S2#2290.22,
|
S2#2690.22,
|
|
|
