Номограммы

ДЛЯ ОПРЕДЕЛЕНИЯ РАСХОДОВ ВОДЫ

И ДИАМЕТРОВ ОТВЕРСТИЙ В ДИАФРАГМАХ

Черт. 1. Номограмма для определения секундных расходов

воды q при q₀ = 0,1 и 0,14 л/с и Р £ 0,15

Черт. 2. Номограмма для определения секундных расходов

воды q при q₀ = 0,2 и 0,3 л/с и Р £ 0,15

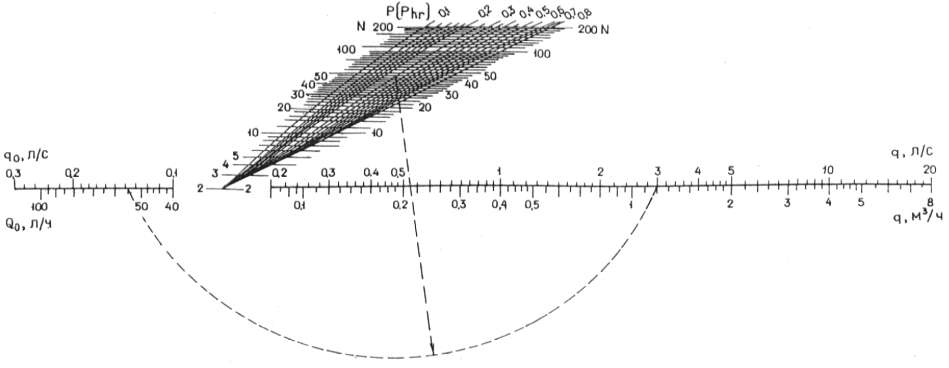

Черт. 3. Номограмма для определения секундных и часовых расходов воды q при q₀ £ 0,3 л/с, N £ 200 и Р > 0,1

Черт. 4. Номограмма для определения секундных и часовых расходов воды

в зависимости от NP (NP_hr) при различных

значениях q₀, л/с, и q_0,hr, л/ч

Черт. 5. Номограмма для определения диаметров отверстий

диафрагм, устанавливаемых между соединительными

го­ловками и пожарными кранами

d₅₀ — диаметр отверстия диафрагмы, устанавливаемой у пожарного крана

диаметром 50 мм; d₇₀ — то же, диа­метром 70 мм

Черт. 6. Номограмма для определения отверстий диафрагм, устанавливаемых

у смесителей водоразборной арматуры санитарных приборов

d₁₀ (d₁₅) — диаметр отверстия диафрагмы, мм, устанав­ливаемой

в соединительных патрубках (подводках) сме­сительной

водоразборной арматуры с условным прохо­дом d = 10 и 15 мм;

v₁₅ — скорость движения воды, м/с, в подводке d = 15 мм

ПРИЛОЖЕНИЕ 5

Обязательное

ЗНАЧЕНИЯ КОЭФФИЦИЕНТА K_cir ДЛЯ СИСТЕМ

ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ

	Kcir		Kcir
1,2	0,57	1,7	0,36
1,3	0,48	1,8	0,33
1,4	0,43	1,9	0,25
1,5	0,40	2,0	0,12
1,6	0,38	2,1 и более	0,00

ПРИЛОЖЕНИЕ 6

Рекомендуемое

НОМОГРАММА

ДЛЯ ГИДРАВЛИЧЕСКОГО РАСЧЕТА СТАЛЬНЫХ ТРУБ

С УЧЕТОМ ЗАРАСТАНИЯ В ПРОЦЕССЕ ЭКСПЛУАТАЦИИ

ДЛЯ СИСТЕМ ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ

ПРИЛОЖЕНИЕ 7

Рекомендуемое

РЕГУЛИРУЮЩИЙ ОБЪЕМ РЕЗЕРВУАРА (АККУМУЛЯТОРА ТЕПЛОТЫ), % РАСХОДА ВОДЫ (ТЕПЛОТЫ)

ЗА ПЕРИОД ЕЕ ПОТРЕБЛЕНИЯ, ПРИ ЗАДАННЫХ НЕРАВНОМЕРНОСТЯХ ПОДАЧИ И ПОТРЕБЛЕНИЯ

	Значения j1, %, при коэффициентах часовой неравномерности
	1,2	1,4	1,6	1,8	2	2,5	3	4	5	6
1,0	6,7	12,3	17,1	21,2	25,0	32,6	38,5	47,2	53,5	58,2
1,1	2,0	7,2	12	16,6	20,8	28,6	34,6	43,8	50,4	55,2
1,2	—	3,3	7,9	12,3	16,0	24,1	30,6	40,3	47,2	52,5
1,3	—	1,2	4,6	8,6	12,4	21,2	27,0	37,2	44,2	49,8
1,4	—	—	2,2	5,8	9,4	17,2	24,0	34,2	41,4	47,2
1,5	—	—	—	3,1	6,3	14,0	20,7	31,1	38,8	44,7
1,6	—	—	—	1,2	4,6	11,4	18,2	28,8	36,6	43,2
1,7	—	—	—	—	2,4	9,0	15,8	26,2	34,0	40,4
1,8	—	—	—	—	0,8	6,8	13,0	24,0	31,8	38,2
1,9	—	—	—	—	—	4,8	10,8	21,4	29,6	36,0
2,0	—	—	—	—	—	3,4	8,9	19,1	27,2	33,8
2,2	—	—	—	—	—	0,6	5,6	15,2	23,6	30,2
2,4	—	—	—	—	—	—	3,1	11,8	19,8	26,5
2,6	—	—	—	—	—	—	1,2	9,0	16,8	23,2
2,8	—	—	—	—	—	—	0,6	6,4	13,8	20,2
3,0	—	—	—	—	—	—	—	4,4	11,2	17,6
3,5	—	—	—	—	—	—	—	0,4	6,0	12,0
4,0	—	—	—	—	—	—	—	—	2,6	7,4
