Резервуарные установки

9.4.В составерезервуарнойустановки следует предусматривать: резервуары, трубопроводы жид­кой и паровой фаз, запорную арматуру, регуляторы давления газа, предохранительные клапаны (запор­ные и сбросные), манометр (показывающий), штуцер с краном после регулятора давления для присоединенияконтрольного манометра, устрой­ство для контроля уровня СУГ в резервуарах. В за­висимости от состава СУГ и климатических условий в составрезервуарнойустановкимогут входить так­же испарители или испарительные установки.

При наличии врегуляторе давления встроенногоПСКустановка дополнительного сбросного клапа­на после регулятора не требуется.

Устройство для контроля уровня жидкости до­пускается предусматривать общее на группу резер­вуаров.

При двухступенчатом регулировании давления га­заПЗКследует устанавливать перед регулятором давления Iступени с подключением импульсной трубки за регулятором давления IIступени.

9.5.Число резервуаров в установке необходимо определять расчетом и принимать не менее двух.

Для потребителей с расчетным часовым расходом газа до 4,5м³/чдопускается установка одного резервуара, при этом следует предусматривать две параллельные линии регулирования давления газа. Резервуары могут устанавливаться какподземно, так и надземно.

Допускается предусматривать съемные резервуа­ры, наполняемые газом на ГНС или ГНП.

9.6.КИП, регулирующая, предохранительная и за­порная арматурарезервуарныхустановок должны соответствовать требованиям разд. 11.

9.7.Арматуру и приборырезервуарныхустано­вок следует защищать кожухами от атмосферных осадков и повреждений.

9.8.Резервуарныеустановки должны иметь ог­раждение высотой не менее 1,6 м из негорючихматериалов.Расстояние от резервуаров до ограждения следует предусматривать не менее 1м.

Допускаетсяпредусматривать теневой навес для надземных резервуаров.

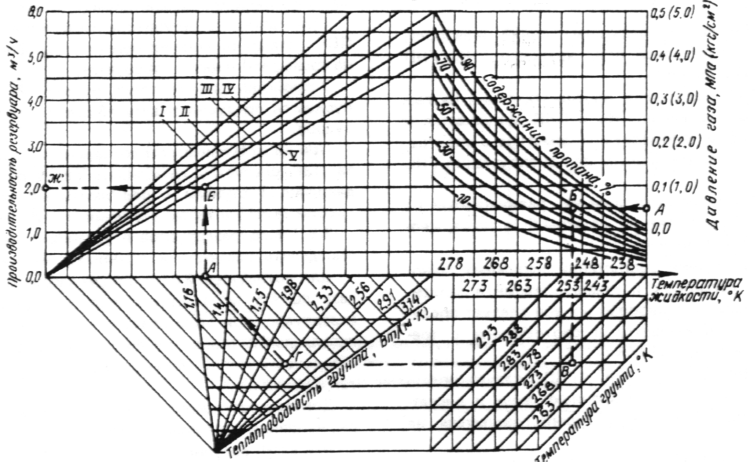

9.9.Производительность резервуаров при естест­венномиспаренииследует определять: при подземном расположении —по номограмме при надземном расположении —расчетом исходя из условий теплообмена с окружающей средой.

Для учета теплового воздействиярядом рас­положенных подземных резервуаров полученную по номограмме производительность следует умножить на коэффициент теплового взаимодействиятв за­висимости от числа резервуаров вустановке:

Число резервуаров Значениекоэффициента вустановке

теплового воздействия m

2 0,93

3 0,84

4 0,74

6 0,67

8 0,64

9.10.Расчетный часовой расход сжиженных газов,Q_d^h,кг/ч, при газоснабжении жилых зданий следует определять по формуле

,(9)

где п- число жителей, пользующихся газом, чел. При отсутствии данныхппринимается по числу газифицируемых квартир и коэф­фициенту семейности для газифицируе­мого района;

К_d^v -коэффициент суточной неравномерности потребления газа в течение года (при на­личии в квартирах газовыхплит K^v_d = 1,4;при наличии плит и проточных во­донагревателей K^v_d = 2,0);

Q_y.-годовойрасходгазана одного человекав тепловых единицах.кДж/год(ккал/год).

К_h^v -показатель часового максимума суточного расхода — 0,12;

Q^e_l -теплота сгорания газа,кДж/кг(ккал/кг).

9.11.Максимальную общую вместимость резер­вуаров вустановке в зависимости от категории по­требителей следует принимать по табл. 22,макси­мальную вместимость одного резервуара —по табл. 23.

9.12.Расстоянияотрезервуарныхустановок,счи­тая от крайнего резервуара, до зданий и сооружений различного назначения следует принимать не менее указанных в табл. 24;до подземных сооружений - не менее указанных в табл. 27как для групповых баллонных установок; до линий электропередачи - по ПУЭ,

Расстояние от резервуарных установок, пред­назначенных для газоснабжения жилых и общест­венных зданий, до трансформаторных подстанций и распределительных устройств следует принимать по поз. 1 и 2 табл. 24, но не менее 15 м от подземных резервуаров и 20 м от надземных резервуаров.
