2. Земляные насыпные плотины

2.1*. Земляные насыпные плотины по конструкции тела и противофильтрационных устройств в теле и основании подразделяют на основные виды, указанные в табл. 3 и на черт. 1.

Таблица 3

Элементы плотины	Вид плотины
Тело плотины	Однородная (черт. 1, а) Неоднородная (черт. 1, б, в) С экраном из негрунтовых материалов (черт. 1, г) С грунтовым ядром (вертикальным или наклонным),черт. 1, д С негрунтовой диафрагмой (черт. 1, е) С грунтовым экраном (черт. 1, ж)
Противофильтраци­онное устройство в основании плотины	С зубом (черт. 1, г) С инъекционной (цементационной и др.) завесой (черт. 1, д) Со стенкой, шпунтом (черт. 1, е) С понуром (черт. 1, ж)

Примечания: 1. Грунтовые противофильтрационные устройства неоднородной плотины при большой их толщине называют верховыми (черт. 1, б) или центральными (черт. 1, в) призмами (противофильтрационными) соответственно их расположению.

2. Конструкции тела плотины могут сочетаться с различными конструкциями противофильтрационных устройств в ее основании; выбор зависит от геологии основания и обосновывается расчетами и технико-экономическим сопоставлением вариантов. Возможно сопряжение тела плотины с основанием без противофильтрационных устройств.

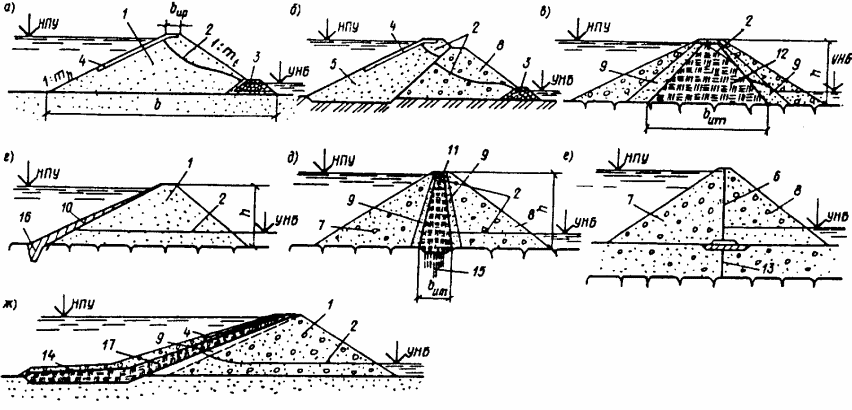

Черт 1. Виды земляных насыпных плотин

а—ж— см. табл. 3;

1 — тело плотины;2— поверхность депрессии;3— дренаж;4— крепление откосов;5— верховая грунтовая противофильтрационная призма;6 —диафрагма;7— верховая призма:8— низовая призма;9— переходный слой;10— экран из негрунтовых материалов;11— грунтовое ядро;12— центральная грунтовая противофильтрационная призма;13— шпунт или стенка;14— понур;15— инъекционная (цементационная) завеса (висячая);16— зуб;17— грунтовый экран;h— высота плотины;b— ширина плотины понизу;b_um— ширина противофильтрационного устройства понизу:b_up— ширина плотины по гребню; m_h— коэффициент верхового откоса;m_t— коэффициент низового откоса

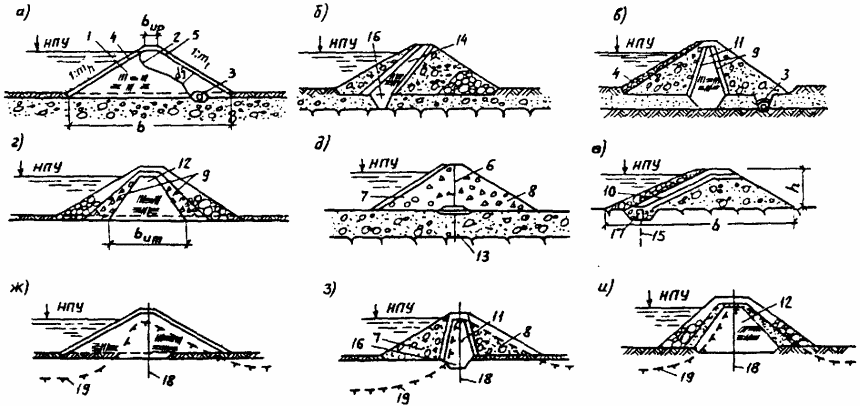

В северной строительно-климатической зоне земляные насыпные плотины в зависимости от температурного состояния грунтов, конструкции тела и противофильтрационных устройств подразделяют на основные типы и виды, указанные в табл. 3.1 и на черт. 1.1.

Таблица 3.1

Тип плотины	Элементы плотины	вид плотины
Земляная насыпная талая	Тело плотины	Однородная (черт. 1.1, а) С грунтовым экраном (черт. 1.1, б) С ядром (черт. 1.1, в) С центральной призмой (черт. 1.1, г) С диафрагмой (черт. 1.1, д) С экраном из негрунтовых материалов (черт. 1.1, е)
	Противофильтрационное устройство в основании плотины	С зубом (черт. 1.1, б, в, е) С инъекционной (цементационной) завесой (черт. 1.1, е) Со стенкой, шпунтом (черт. 1.1, д)
Земляная насыпная мерзлая	Тело плотины	Однородная с мерзлотной завесой (черт. 1.1, ж) С ядром и с мерзлотной завесой (черт. 1.1,з) С центральной призмой и с мерзлотной завесой (черт. 1.1, и)
	Противофильтрационное устройство в основании плотины	С мерзлотной завесой (черт. 1.1, ж, з, и) С зубом и мерзлотной завесой (черт. 1.1, з)
