Ж) Определение параметров Рs и b кривой предельного равновесия “в большом”
Подставляя координаты второй точки h = 1 и Рр = 1,686 в формулу (12) настоящего приложения, найдем Рs = 1,686. Подставляя координаты первой точки h = 4,631 и Рр = 1 в это же выражение, получим:
з) Проверка несущей способности рамы

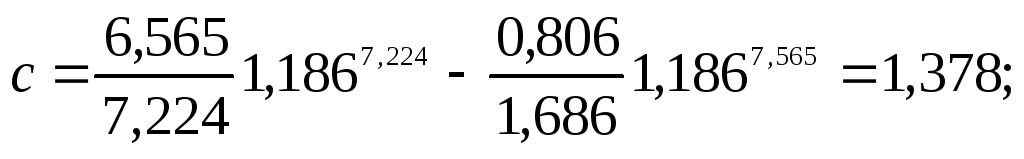

По формулам (4)-(8) настоящего приложения вычислим:
a- b =7,565 - 0,341=7,224;
что превосходит параметр расчетной нагрузки Pd = =1 на 23,9 %.
Следовательно, имеется существенный резерв несущей способности рамы.
и) Проверка местной устойчивости элементов
Поскольку стержни рамы выполнены из прокатных профилей, местная устойчивость считается обеспеченной.
к) Уточненный подбор сечений элементов
Задаемся новыми, уменьшенными сечениями элементов стоек и весь расчет повторяем заново до тех пор, пока не будет выполнено условие
0,95 Pu £ Pd £ Pu.
ПРИЛОЖЕНИЕ 3
ДЮБЕЛЬНЫЕ СОЕДИНЕНИЯ
1. Настоящее приложение рекомендуется применять при проектировании дюбельных соединений стальных конструкций, работающих в условиях статического нагружения, изготовленных из стали с нормативным временным сопротивлением от 355 до 590 МПа (от 36 до 60 кгс/мм2), эксплуатируемых в районах с расчетной температурой до минус 65 °С.
Применение конструкций на дюбельных соединениях не допускается:
при толщине опорных элементов to до 4 и свыше 20 мм;
в районах с сейсмичностью свыше 6 баллов;
в сильноагрессивных средах.
2. Для дюбельных соединений следует применять дюбели по ТУ 14-4-1434-87, механические свойства которых приведены в табл. 1.
Таблица1
Механические характеристики дюбелей
|
Номинальный диаметр стержня дюбеля d, мм |
Марка стали |
Технические условия. |
Нормативное временное сопротивление Rdun, МПа (кгс/мм2) |
|
|
70К-ПВ |
ТУ 14-1-3747-86 |
|
|
4,5 |
70ПВ |
ТУ 14-1-3746-86 |
2000 (205) |
|
|
70 |
ТУ 14-1-1881-76 |
|
3. Суммарная толщина присоединяемых элементов t в зависимости от толщины опорного элемента to и нормативного временного сопротивления стали Roun опорного элемента не должна превышать значений, приведенных в табл. 2. Минимальная толщина отдельного присоединяемого элемента равна 0,5 мм.
Таблица2
Толщина элементов, соединяемых дюбелями
|
Толщина опорного |
Суммарная толщина присоединяемых элементов t, мм, при Roun, МПа (кгс/мм2) | ||||
|
элемента to, мм |
до 370 (38) |
св. 370 (38) до 430 (44) |
св. 430 (44) до 450 (46) |
св. 450 (46) до 510 (52) |
св.510 (52) до 590 (60) |
|
От 4 до 6 |
4 |
4 |
4 |
4 |
4 |
|
Св. 6 ” 8 |
б |
6 |
4 |
4 |
4 |
|
” 8 ” 10 |
6 |
4 |
4 |
4 |
4 |
|
” 10 ” 12 |
4 |
4 |
4 |
4 |
- |
|
” 12 ” 16 |
4 |
4 |
4 |
4 |
- |
|
” 16 ” 20 |
4 |
4 |
4 |
- |
- |
4. Расчетные сопротивления однодюбельных соединений следует принимать по табл. 3.
Таблица3
